제품 상세정보
원래 장소: 중국 허난성
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5225
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1세트
가격: negotiable
포장 세부 사항: 1외부에 우리는 젖는 것을 방지하기 위해 플라스틱으로 제품을 포장합니다.2. cnc 수직 톱니 기계의 외부는 강한 나무 팔렛에 의해 포장됩니다.
배달 시간: 30-35 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
제품명: |
CNC 중공업 수직 선반 |
최대 회전 지름 ((mm): |
2500 |
워크 조각의 높이 최대: |
2000mm |
가공능력: |
헤비 듀티 |
축의 번호: |
더블 |
포지셔닝 정확도(mm): |
±0.003 |
반복성(X/Y/Z)(mm): |
±0.002 |
전압: |
380V |
신청: |
공작 기계 |
핵심 단어: |
헤비 터닝 |
제품명: |
CNC 중공업 수직 선반 |
최대 회전 지름 ((mm): |
2500 |
워크 조각의 높이 최대: |
2000mm |
가공능력: |
헤비 듀티 |
축의 번호: |
더블 |
포지셔닝 정확도(mm): |
±0.003 |
반복성(X/Y/Z)(mm): |
±0.002 |
전압: |
380V |
신청: |
공작 기계 |
핵심 단어: |
헤비 터닝 |

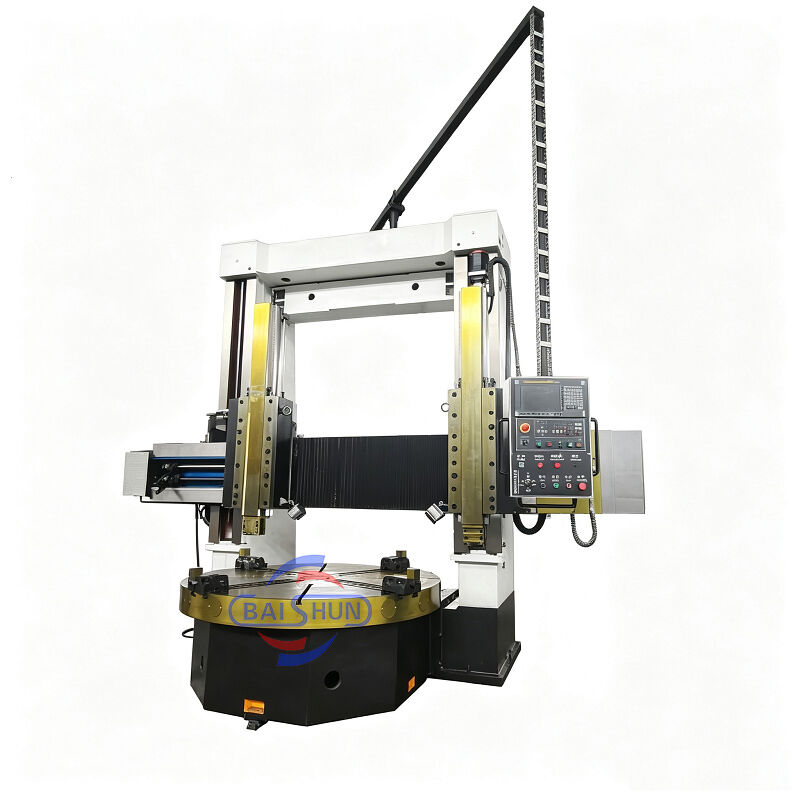

복식 수직 선반은 기계, 전기, 유압 부품을 결합한 최첨단 장비입니다. CAD 최적화와 국내외 최신 부품을 활용하여 현대적인 설계 원칙과 제조 기술을 통합했습니다. 이 기계는 뛰어난 강도, 높은 정적 및 동적 강성, 정밀 가공 능력, 중하중 용량, 효율성, 내구성 및 안정적인 작동을 제공하는 견고한 구조를 자랑합니다. 모든 주요 기술 사양은 국가 표준을 준수합니다.
주축대
주축대는 주축대 베이스, 주축대, 스핀들 부품 및 구동 장치로 구성됩니다. 주축대와 주축대 베이스는 전체 주철 구조로, 고강도 저응력 주철을 채택하여 충분한 강성, 강도 및 열 안정성을 갖습니다. 주축대 스핀들 베어링은 고정밀 이중 행 짧은 원통형 롤러 베어링을 채택했습니다. 이를 통해 주축대의 고정밀 회전과 긴 서비스 수명을 보장할 수 있습니다.
주 구동
기계의 주 구동 시스템은 수직축 구동입니다. 스핀들 AC 서보 모터로 구동됩니다. 기어박스는 변속 실린더가 변속 기어를 밀어 기계적인 2단 변속을 달성하여 주축대가 0.63-63r/min 범위 내에서 무단 속도 조절을 할 수 있도록 합니다.
게이트 프레임
좌우 수직 기둥과 연결 보로 구성됩니다. 게이트와 주축대 베이스는 밀봉 구조를 형성합니다. 게이트 상부에는 좌우 리프팅 박스가 있으며, 양축 인장 AC 모터로 구동됩니다. 기어 쌍, 웜 및 기어 쌍, 이중 리드 스크류를 통해 보가 좌우 기둥 가이드 레일을 따라 상승 운동을 합니다.
보
보는 충분한 강성과 강도를 갖춘 고강도 저응력 주철을 채택하여 기계의 정확도가 장기간 유지되고 안정성을 보장합니다. 보는 수직 기둥 앞에 있으며 수직 기둥 가이드웨이를 따라 수직 운동을 합니다. 보의 뒷면에는 4개의 유압 클램핑 포인트가 있습니다. 보의 양쪽에는 공구대용 공급 상자가 있습니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 선삭 직경 | mm | 2500 | 3150 | 4000 | 4000 |
| 최대 가공물 높이 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 최대 가공물 중량 | T | 10/20 | 10/20 | 10/20 | 32 |
| 주축대 직경 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 주축대 속도 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 주축대 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 레일 헤드 급속 이송 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 우측 레일 헤드 램 수직 이동 | Kn | 35 | 35 | 35 | 40 |
| 좌측 레일 헤드 램 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 우측 레일 헤드 절삭력 범위 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 우측 레일 헤드 절삭력 범위 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 암 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 암 단면 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌우 레일 헤드 스위블 | ° | ±30° | ±30° | ±30° | ±30° |
| 공구 단면 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| 주 모터 동력 | Kw | 55 | 55 | 55 | 75 |
| 전체 치수 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
배송 및 납품:
자세한 내용 및 사양은 문의하십시오:
