제품 상세정보
원래 장소: 중국 허난성
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5116
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
제품명: |
플랜지 회전 톱니 |
기계 유형: |
CK5116 |
최대 회전 지름 ((mm): |
1600 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
1400 |
작업 조각의 최대 무게: |
3.2 톤 |
축의 번호: |
하나의 |
전압: |
380V |
핵심 단어: |
플랜지 회전 톱니 |
기능: |
금속 전환 |
제품명: |
플랜지 회전 톱니 |
기계 유형: |
CK5116 |
최대 회전 지름 ((mm): |
1600 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
1400 |
작업 조각의 최대 무게: |
3.2 톤 |
축의 번호: |
하나의 |
전압: |
380V |
핵심 단어: |
플랜지 회전 톱니 |
기능: |
금속 전환 |

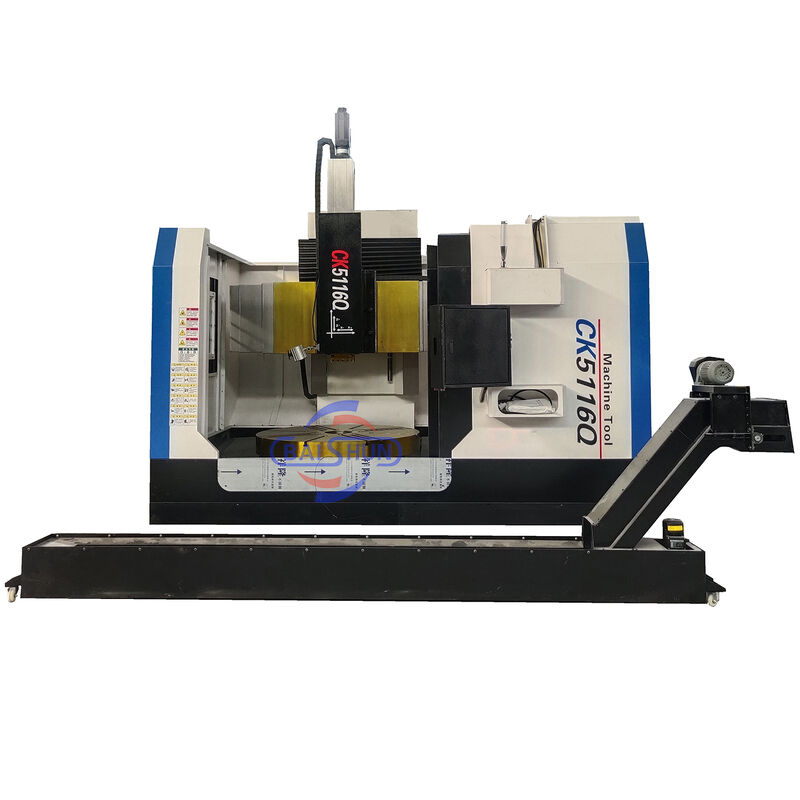

중국 핫 세일 다목적 CNC 수직 터닝 선반은 철 금속, 비철 금속 및 부분 비금속 재료를 가공하는 데 적합하며 끝면, 내부 및 외부 원통형 표면, 내부 및 외부 원형 원추형 표면 및 드릴링, 확장, 구멍 리머 터닝 가공을 달성할 수 있습니다. 주 변속기는 스핀들 AC 서보 모터, 유압 기어 변경 및 2단 기어 저속 조절에 의해 구동됩니다. 작업대는 수동 4조 단일 이동 척입니다.
주요 특징:
1. CNC 수직 선반, CNC 시스템은 Siemens 828DD 시스템을 사용하고 수직 공구 포스트가 있으며 최대 가공 직경은 단일 열 수직 선반의 1600mm ~ 2600mm입니다. CK5116 유형의 경우 테이블 직경 1400mm로 설계되었으며 표준 최대 가공 높이는 1200mm입니다.
2. 전송 장치는 편리하고 민감하며 신뢰할 수 있는 4단 불면 변속기입니다.
3. 시스템에 설치된 모든 기어는 회전 정확도가 높고 소음이 적은 40Cr 연삭 기어를 사용합니다.
4. 기계는 비철금속, 흑색 금속 및 비금속 재료의 고속 강철 공구 및 초경 절삭 공구 가공에 적합합니다. 기계에서는 다음 프로세스를 완료할 수 있습니다. 평면의 내부 및 외부 원통형 표면을 회전합니다. 온갖 걸이 얼굴, 안과 외부 원뿔 얼굴, 실, 절단 구멍 및 절단.
기계 매개변수
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
최대. 수직 공구 받침대의 회전 직경(mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
작업대 직경(mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
최대. 작업물의 높이(mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
최대. 작업물의 무게(kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
작업대 회전 속도 범위(rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
먹이주기 시리즈 |
무단계 |
무단계 |
무단계 |
무단계 |
무단계 |
무단계 |
|
공구 잔존 이송 범위(mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
크로스빔 이동(mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
공구 받침대의 수평 이동(mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
공구 받침대의 수직 이동(mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
커터 바 단면 크기(mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
주모터 출력(kw) |
11 |
15 |
22 |
15 |
30 |
30 |
세부사항 기계 사진:
배송 및 배송:
자세한 내용과 사양을 알아보려면 다음 연락처로 문의하세요.
