제품 상세정보
원래 장소: 중국 허난성
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5235
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1세트
가격: negotiable
포장 세부 사항: 1. Outside we will pack the product with plasitic to prevent wet. 1. 외부에서는 젖지 않도록 제품을 플라스틱
배달 시간: 30-35 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
3500 |
최대. 스핀들 속도(rpm): |
50 회전/시간 |
가공능력: |
중간 의무 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250mm |
스핀들 모터 파워 (KW): |
30 |
축의 번호: |
트윈 |
최대. 회전길이(mm): |
3500 |
축 수: |
2 |
이동거리(X축)(mm): |
750 밀리미터 |
이동량(Z축)(mm): |
1800 밀리미터 |
포지셔닝 정확도(mm): |
±0.005 |
반복성(X/Y/Z)(mm): |
±0.005 |
치수(l*w*h): |
3950*6300*4350mm |
체중(kg): |
35000 |
Max. 최대. workpiece weight: 공작물 무게:: |
8000kg |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
3500 |
최대. 스핀들 속도(rpm): |
50 회전/시간 |
가공능력: |
중간 의무 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250mm |
스핀들 모터 파워 (KW): |
30 |
축의 번호: |
트윈 |
최대. 회전길이(mm): |
3500 |
축 수: |
2 |
이동거리(X축)(mm): |
750 밀리미터 |
이동량(Z축)(mm): |
1800 밀리미터 |
포지셔닝 정확도(mm): |
±0.005 |
반복성(X/Y/Z)(mm): |
±0.005 |
치수(l*w*h): |
3950*6300*4350mm |
체중(kg): |
35000 |
Max. 최대. workpiece weight: 공작물 무게:: |
8000kg |

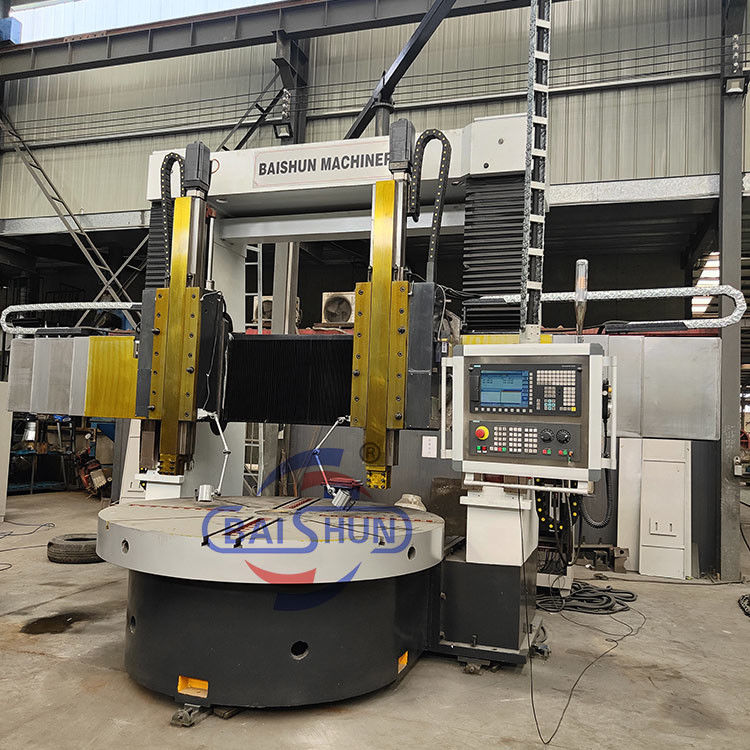

듀얼 스핀들 CNC 수직 선반 기계 (밸브 본체 및 펌프 부품용 수직 터닝 선반 기계)
이 듀얼 스핀들 CNC 수직 선반 기계는 밸브 본체 및 펌프 부품의 효율적인 가공을 위해 특별히 설계되었습니다.
듀얼 스핀들 구성으로 생산성을 크게 향상시키고 산업용 금속 가공 응용 분야에서 높은 정밀도를 보장합니다.
워크테이블:
워크테이블은 워크테이블 베이스, 워크테이블, 스핀들 구성 요소 및 전송 장치로 구성됩니다. 고강도 저응력 주철을 사용하여 충분한 강성, 강도 및 열 안정성을 보장합니다. 워크테이블 스핀들 베어링은 고정밀 이중 행 단축 원통 롤러 베어링을 채택하여 정밀한 회전과 긴 작동 수명을 보장합니다.
주요 동력 전달 장치:
이 기계는 수직 샤프트 동력 전달 시스템을 주요 구동계로 사용합니다. AC 서보 모터를 사용하여 스핀들을 구동합니다. 기어박스는 실린더를 이동하여 기계적으로 2단 변속을 가능하게 하여 워크테이블이 0.63-63r/min 범위 내에서 무단 속도 조절을 달성할 수 있도록 합니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 가공 직경 | mm | 2500 | 3150 | 4000 | 4000 |
| 최대 공작물 높이 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 최대 공작물 중량 | T | 10/20 | 10/20 | 10/20 | 32 |
| 워크테이블 직경 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 최대 워크테이블 토크 | KN.m | 63 | 63 | 63 | 100 |
| 레일 헤드 급속 이송 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 레일 헤드 램 수직 이동 | Kn | 35 | 35 | 35 | 40 |
| 왼쪽 레일 헤드 램 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 레일 헤드 절삭력 범위 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 레일 헤드 절삭력 범위 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 암 이동 거리 | mm | 1000 | 1000 | 1000 | 1250 |
| 암 단면 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌우 레일 헤드 스위블 | ° | ±30° | ±30° | ±30° | ±30° |
| 공구 단면 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| 주 모터 동력 | Kw | 55 | 55 | 55 | 75 |
| 전체 치수 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
저희는 무역 회사가 아닌 직접 판매 선반 기계 제조업체입니다.
이는 최고의 가격을 제공할 수 있음을 의미합니다.
문의 환영합니다 :) 전화/Whatsapp: +86 18003851898 (Miss Dora)
