제품 상세정보
원래 장소: 중국 허난성
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5235
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1세트
가격: negotiable
포장 세부 사항: 1. Outside we will pack the product with plasitic to prevent wet. 1. 외부에서는 젖지 않도록 제품을 플라스틱
배달 시간: 30-35 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
3500 |
최대. 스핀들 속도(rpm): |
50 회전/시간 |
가공능력: |
중간 의무 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250mm |
스핀들 모터 파워 (KW): |
30 |
축의 번호: |
트윈 |
최대. 회전길이(mm): |
3500 |
축 수: |
2 |
이동거리(X축)(mm): |
750 밀리미터 |
이동량(Z축)(mm): |
1800 밀리미터 |
포지셔닝 정확도(mm): |
±0.005 |
반복성(X/Y/Z)(mm): |
±0.005 |
치수(l*w*h): |
3950*6300*4350mm |
체중(kg): |
35000 |
Max. 최대. workpiece weight: 공작물 무게:: |
8000kg |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
3500 |
최대. 스핀들 속도(rpm): |
50 회전/시간 |
가공능력: |
중간 의무 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250mm |
스핀들 모터 파워 (KW): |
30 |
축의 번호: |
트윈 |
최대. 회전길이(mm): |
3500 |
축 수: |
2 |
이동거리(X축)(mm): |
750 밀리미터 |
이동량(Z축)(mm): |
1800 밀리미터 |
포지셔닝 정확도(mm): |
±0.005 |
반복성(X/Y/Z)(mm): |
±0.005 |
치수(l*w*h): |
3950*6300*4350mm |
체중(kg): |
35000 |
Max. 최대. workpiece weight: 공작물 무게:: |
8000kg |

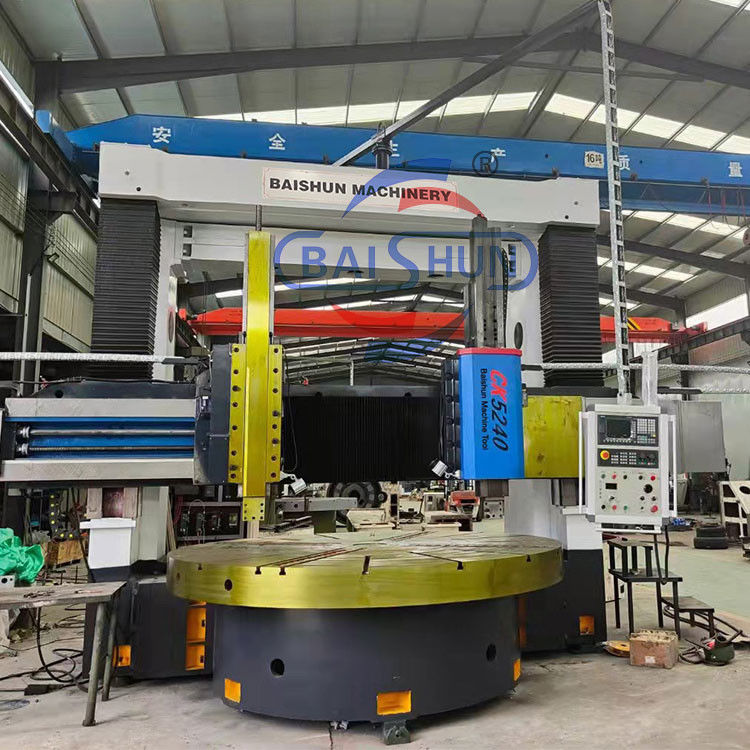

이중 컬럼 CNC 수직 톱니 큰 지름 턴 머신 쌍둥이 스핀들
우리의 CNC 수직 톱니 기계는 특히 중량 금속 회전 및 큰 지름의 작업 부품을 위해 설계되었습니다.
그것은 기계 플랜지, 베어링 링, 밸브 및 기타 산업 구성 요소에 널리 사용됩니다.
딱딱한 이중 기둥 구조와 고급 CNC 시스템으로 기계는 높은 정확성, 안정성 및 효율성을 보장합니다.
이중 기둥 수직 턴은 새로운 디자인 철학과 제조 기술을 흡수하는 기계-전기-하이드라ulica의 통합과 함께 첨단 장비입니다.그것은 CAD 최적화 디자인 방법을 채택, 국내외에서 첨단 기능적 구성 요소를 장착합니다. 구조에서 강한 강도, 높은 동적 및 정적 경직성, 높은 정확성, 무거운 부하, 높은 효율성을 달성합니다.긴 사용 기간각 기계 부품의 주요 기술 사양은 관련 국가 표준에 부합합니다.
기계는 작업 테이블 기지, 작업 테이블, 주요 전송 상자, gantry 프레임, 빔, ram 도구 휴지, 먹이 상자, 전기 시스템, 운영 스테이션, 수압 시스템, 보호 장치 등이 있습니다.
작업 테이블:
작업 테이블은 작업 테이블 기저, 작업 테이블, 스핀드 부품 및 전송 장치로 구성됩니다. 그것은 고강도 저압 철 casting을 사용하여 철 cast으로 만들어집니다.충분한 딱딱성을 보장하는, 강도 및 열 안정성. 작업 테이블 스핀들 베어링은 정밀 한 고 정밀 한 쌍 줄 짧은 고 cilindric 롤러 베어링을 채택, 정확한 회전 및 긴 운영 수명을 보장.
주전속기:
이 기계는 수직 셰프트 전송 시스템을 주요 드라이브 트레인으로 사용한다. 스핀드를 구동하기 위해 AC 서보 모터를 사용합니다.변속기는 실린더를 이동함으로써 기계적 두 개의 변속 변환을 가능하게, 작업 테이블은 0.63-63r/min 범위 내에서 단계없는 속도 조절을 달성 할 수 있습니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
