제품 상세정보
원래 장소: 중국 허난성
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5240
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1세트
가격: negotiable
포장 세부 사항: 1외부에 우리는 젖는 것을 방지하기 위해 플라스틱으로 제품을 포장합니다.2. cnc 수직 톱니 기계의 외부는 강한 나무 팔렛에 의해 포장됩니다.
배달 시간: 30-35 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
제품명: |
CNC 회전 목마 선반 기계 |
최대 회전 지름 ((mm): |
4000 |
워크 조각의 높이 최대: |
1600MM |
가공능력: |
헤비 듀티 |
축의 번호: |
더블 |
포지셔닝 정확도(mm): |
±0.003 |
반복성(X/Y/Z)(mm): |
±0.002 |
전압: |
380V |
CNC 제어 시스템: |
GSK/지멘스/FANUC |
핵심 단어: |
회전 목마 선반 기계 |
제품명: |
CNC 회전 목마 선반 기계 |
최대 회전 지름 ((mm): |
4000 |
워크 조각의 높이 최대: |
1600MM |
가공능력: |
헤비 듀티 |
축의 번호: |
더블 |
포지셔닝 정확도(mm): |
±0.003 |
반복성(X/Y/Z)(mm): |
±0.002 |
전압: |
380V |
CNC 제어 시스템: |
GSK/지멘스/FANUC |
핵심 단어: |
회전 목마 선반 기계 |

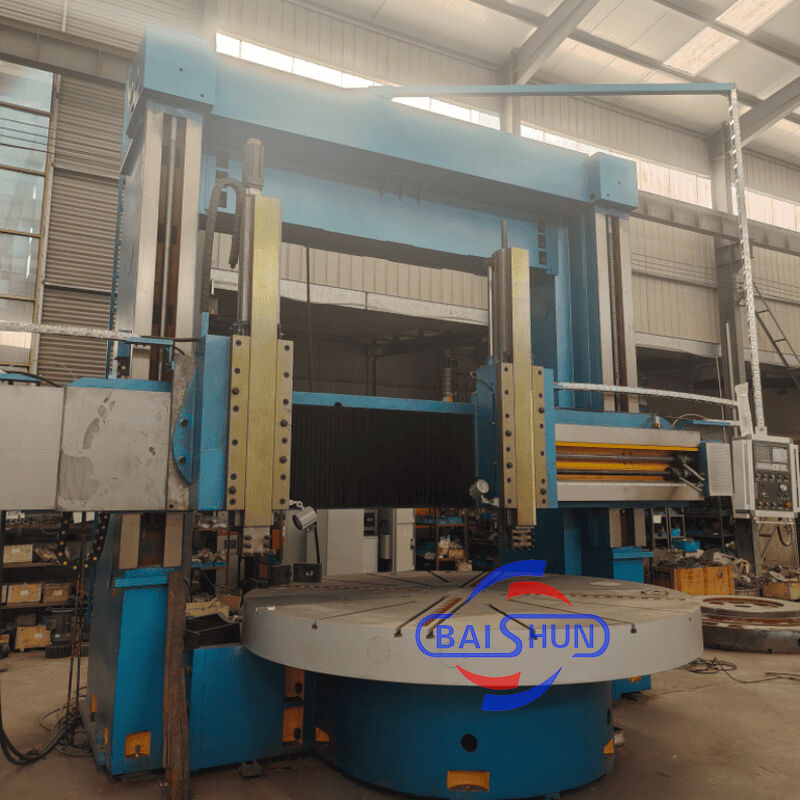

이중 칼럼 수직 선반은 기계, 전기 및 유압 구성 요소를 결합한 최첨단 장비입니다. 최신 설계 원칙과 제조 기술을 통합하여 CAD 최적화와 국내외 최첨단 구성 요소를 활용합니다. 이 기계는 견고한 구조를 자랑하며 뛰어난 강도, 높은 정적 및 동적 강성, 정밀 가공 기능, 높은 하중 용량, 효율성, 내구성 및 안정적인 작동을 제공합니다. 기계 부품의 모든 주요 기술 사양은 국가 표준을 준수합니다.
작업대
작업대에는 작업대 베이스, 작업대, 스핀들 부품 및 변속 장치가 있습니다. 작업대와 작업대 베이스는 전체 주철 구조로, 고강도 저응력 주철을 채택하여 충분한 강성, 강도 및 열 안정성을 갖습니다. 작업대 스핀들 베어링은 고정밀 이중 열 단원통 롤러 베어링을 채택합니다. 작업대의 고정밀 회전과 긴 수명을 보장할 수 있습니다.
주 변속 장치
기계의 주 변속 시스템은 수직 샤프트 변속 장치입니다. 스핀들 AC 서보 모터를 사용하여 구동하며, 기어 박스는 변속 실린더가 변속 기어를 밀어 기계적 두 기어 변환을 수행하여 작업대가 0.63-63r/min 내에서 무단 속도 조절을 할 수 있도록 합니다.
갠트리 프레임
왼쪽 및 오른쪽 수직 기둥과 연결 빔으로 구성됩니다. 갠트리와 작업대 베이스는 밀봉 구조를 형성합니다. 갠트리 상단에는 왼쪽 및 오른쪽 리프팅 박스가 있으며, 이축 스트레칭 AC 모터로 구동됩니다. 기어 쌍, 웜 및 기어 쌍 및 이중 리드 스크루를 통해 빔이 왼쪽 및 오른쪽 기둥 가이드 레일을 따라 리프팅 운동을 수행합니다.
빔
빔은 충분한 강성과 강도를 갖는 고강도 저응력 주철을 채택하여 기계 정확도가 장기간 유지되고 안정성을 유지하도록 합니다. 빔은 수직 기둥 앞에 있으며 수직 기둥 가이드웨이를 따라 수직 운동을 수행합니다. 빔 뒤에는 4개의 유압 클램핑 지점이 있습니다. 빔 양쪽에는 공구 받침대용 공급 박스가 있습니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 직경 | mm | 2500 | 3150 | 4000 | 4000 |
| 최대 공작물 높이 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 최대 공작물 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업대 직경 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업대 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 레일 헤드 급속 이송 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 레일 헤드 램 수직 이동 | Kn | 35 | 35 | 35 | 40 |
| 왼쪽 레일 헤드 램 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 레일 헤드 절삭력 범위 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 레일 헤드 절삭력 범위 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 암 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 암 단면 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 왼쪽 및 오른쪽 레일 헤드 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 공구 단면 | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| 주 모터 전력 | Kw | 55 | 55 | 55 | 75 |
| 전체 치수 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
