제품 상세정보
원래 장소: 중국 허난
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5125
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 일
지불 조건: L/C, T/T, Western Union
공급 능력: 20개 세트 / 세트마다 달
제품명: |
Cnc 토노 도구 기계 |
기계 유형: |
CK5125 |
최대 회전 지름 ((mm): |
2500 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1600 |
작업대 사이즈(MM): |
2250 |
작업 조각의 최대 무게: |
8 톤 |
축의 번호: |
하나의 |
전압: |
380V |
핵심 단어: |
수직 터닝 선반 |
기능: |
금속 전환 |
제품명: |
Cnc 토노 도구 기계 |
기계 유형: |
CK5125 |
최대 회전 지름 ((mm): |
2500 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1600 |
작업대 사이즈(MM): |
2250 |
작업 조각의 최대 무게: |
8 톤 |
축의 번호: |
하나의 |
전압: |
380V |
핵심 단어: |
수직 터닝 선반 |
기능: |
금속 전환 |
중국 인기 다목적 CNC 수직 선반은 철금속, 비철금속 및 일부 비금속 재료 가공에 적합하며, 엔드 페이스, 내부 및 외부 원통형 표면, 내부 및 외부 원형 테이퍼 표면의 선삭 가공 및 드릴링, 확장, 리밍이 가능합니다. 주 구동은 스핀들 AC 서보 모터, 유압 기어 변경 및 2단 무단 속도 조절로 구동됩니다. 워크테이블은 수동 4구 단동 척입니다.
주요 특징:
1. CNC 수직 선반, 수직 공구대가 있으며, 최대 가공 직경은 단일 컬럼 수직 선반의 경우 1600mm에서 2600mm입니다. CK5125 모델의 경우 테이블 직경은 2250mm이며, 표준 최대 가공 높이는 1600mm입니다.
2. 변속 장치는 4단 무단 변속으로 편리하고 민감하며 신뢰할 수 있습니다.
3. 시스템에 설정된 모든 기어는 40Cr 연삭 기어를 사용하여 높은 회전 정밀도와 저소음 특성을 가집니다.
4. 이 기계는 고속도강 공구 및 초경 절삭 공구를 사용하여 비철금속, 철금속 및 비금속 재료 가공에 적합합니다. 이 기계에서 다음 공정을 완료할 수 있습니다: 평면의 내부 및 외부 원통형 표면 선삭; 모든 종류의 훅 페이스, 내부 및 외부 테이퍼 페이스, 나사, 슬롯 절단 및 절단.
기계 매개변수
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
수직 공구대의 최대 선삭 직경 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
워크테이블 직경 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
작업물 최대 높이 (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
작업물 최대 중량 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
워크테이블 회전 속도 범위 (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
이송 계열 |
무단 |
무단 |
무단 |
무단 |
무단 |
무단 |
|
공구대 이송 범위 (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
크로스빔 이동 거리 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
공구대 수평 이동 거리 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
공구대 수직 이동 거리 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
절삭 공구대 단면 크기 (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
주 모터 동력 (kw) |
11 |
15 |
22 |
15 |
30 |
30 |

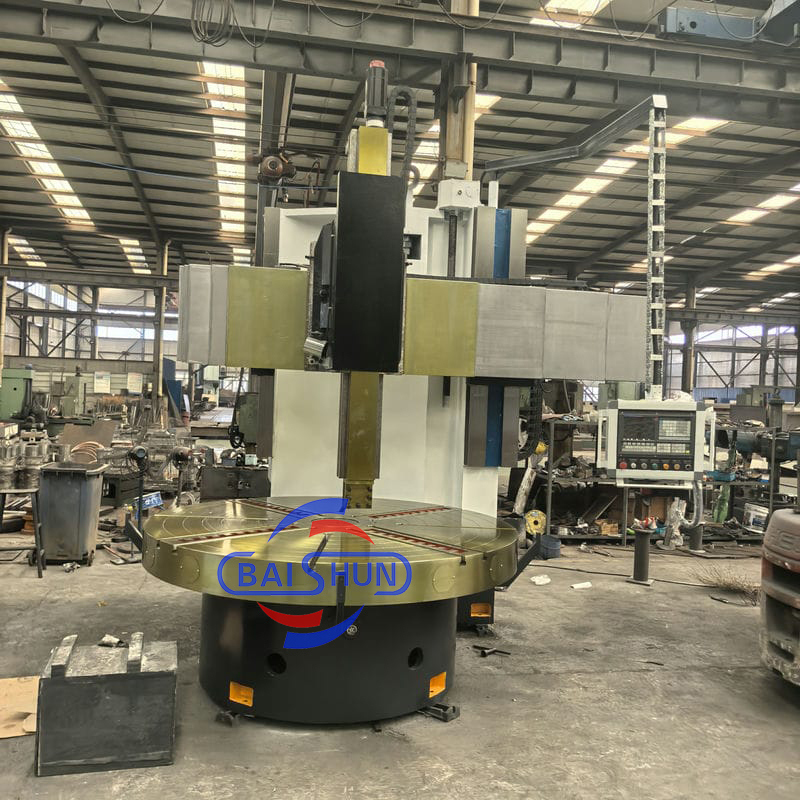

상세 기계 사진:
배송 및 운송:
더 자세한 내용과 사양은 다음으로 문의하십시오:
