제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5117
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
제품명: |
CNC 수직 회전 선반 판매 |
기계 유형: |
CK5117 |
최대 회전 지름 ((mm): |
1700 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
1400 |
작업 조각의 최대 무게: |
5톤 |
축의 번호: |
하나의 |
전압: |
380V |
핵심 단어: |
수직 터닝 선반 |
기능: |
금속 전환 |
제품명: |
CNC 수직 회전 선반 판매 |
기계 유형: |
CK5117 |
최대 회전 지름 ((mm): |
1700 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
1400 |
작업 조각의 최대 무게: |
5톤 |
축의 번호: |
하나의 |
전압: |
380V |
핵심 단어: |
수직 터닝 선반 |
기능: |
금속 전환 |
중국 인기 다목적 CNC 수직 선반은 철금속, 비철금속 및 일부 비금속 재료 가공에 적합하며, 엔드 페이스, 내부 및 외부 원통형 표면, 내부 및 외부 원형 테이퍼 표면의 선삭 가공 및 구멍 드릴링, 확장, 리밍을 달성할 수 있습니다. 메인 트랜스미션은 스핀들 AC 서보 모터, 유압 기어 변경 및 2단 무단 속도 조절로 구동됩니다. 워크테이블은 수동 4조 단일 이동 척입니다.
주요 특징:
1. CNC 수직 선반, 수직 공구대가 있으며, 최대 가공 직경은 단일 컬럼 수직 선반의 1600mm에서 2600mm입니다. CK5116 유형의 경우 테이블 직경 1400mm로 설계되었으며 표준 최대 가공 높이는 1200mm입니다.
2. 변속 장치는 4단 무단 변속으로 편리하고 민감하며 신뢰할 수 있습니다.
3. 시스템에 설정된 모든 기어는 40Cr 연삭 기어를 사용하며, 높은 회전 정확도와 낮은 소음의 특징을 가지고 있습니다.
4. 이 기계는 고속 강철 공구 및 탄화물 절삭 공구로 비철금속, 흑금속 및 비금속 재료를 가공하는 데 적합합니다. 이 기계에서 다음 공정을 완료할 수 있습니다: 평면의 내부 및 외부 원통형 표면 선삭; 모든 종류의 후크 페이스, 내부 및 외부 테이퍼 페이스, 나사, 슬롯 절단 및 절단.
기계 매개변수
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
수직 공구대 최대 선삭 직경 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
워크테이블 직경 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
최대 공작물 높이 (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
최대 공작물 무게 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
워크테이블 회전 속도 범위 (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
이송 시리즈 |
무단 |
무단 |
무단 |
무단 |
무단 |
무단 |
|
공구대 이송 범위 (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
크로스빔 이동 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
공구대 수평 이동 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
공구대 수직 이동 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
커터 바 단면 크기 (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
주 모터 동력 (kw) |
11 |
15 |
22 |
15 |
30 |
30 |

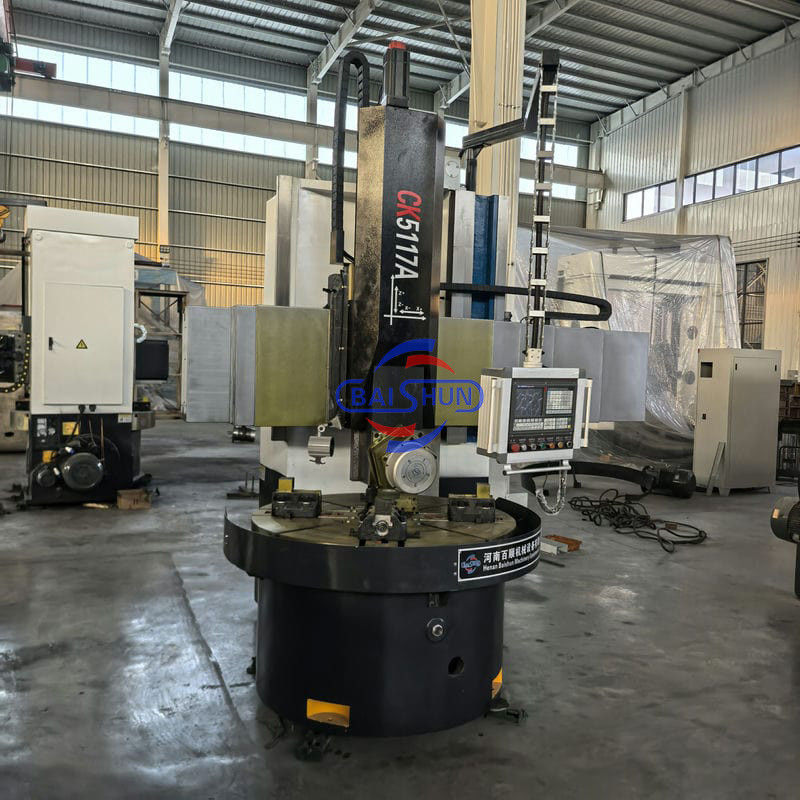

상세 기계 사진:
배송 및 납품:
더 자세한 내용과 사양은 다음으로 문의하십시오:
