제품 상세정보
Place of Origin: Henan, China
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
Model Number: CK5225
문서: 제품 설명서 PDF
지불과 운송 용어
Minimum Order Quantity: 1 Set
가격: negotiable
Packaging Details: 1. Outside we will pack the product with plasitic to prevent wet.2. Outside of the cnc vertical lathe machine will be packed by strong wooden pallet.
Delivery Time: 30-35 work days
Payment Terms: L/C, T/T, Western Union
Supply Ability: 20 Set/Sets per Month
Product Name: |
Vertical CNC Lathe Torno |
Max. turning diameter(mm): |
2500 |
Max. height of wok piece: |
1200mm |
Machining Capacity: |
Medium Duty |
No. of Spindles: |
Double |
Positioning Accuracy (mm): |
±0.003 |
Repeatability (X/Y/Z) (mm): |
±0.002 |
Key words: |
CNC Vertical Lathe |
CNC Control System: |
GSK/SIEMENS/FANUC |
Function: |
Metal turning |
Product Name: |
Vertical CNC Lathe Torno |
Max. turning diameter(mm): |
2500 |
Max. height of wok piece: |
1200mm |
Machining Capacity: |
Medium Duty |
No. of Spindles: |
Double |
Positioning Accuracy (mm): |
±0.003 |
Repeatability (X/Y/Z) (mm): |
±0.002 |
Key words: |
CNC Vertical Lathe |
CNC Control System: |
GSK/SIEMENS/FANUC |
Function: |
Metal turning |

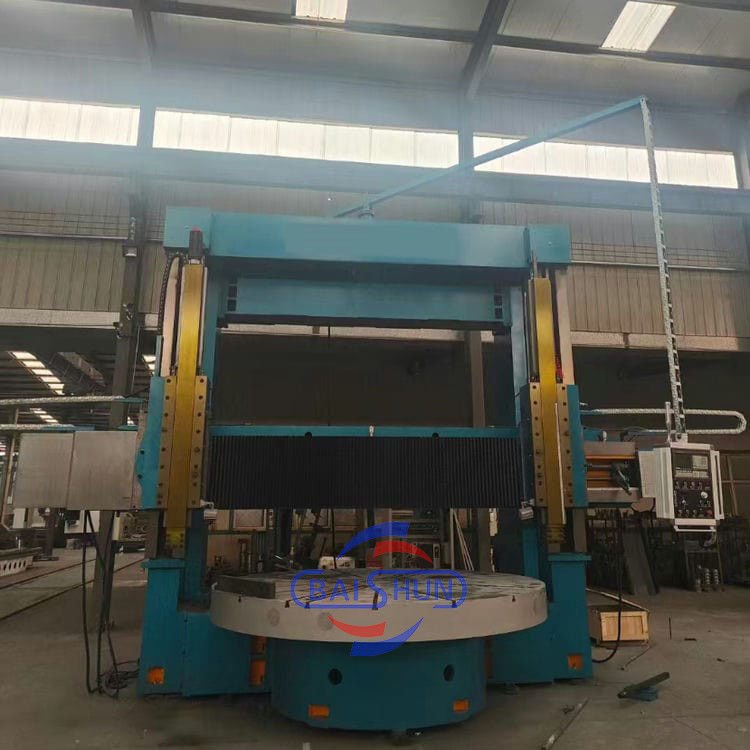

이중 기둥 수직 톱니 는 기계적, 전기적, 수압적 부품 을 결합 한 최첨단 장비 이다.현대적 설계 원칙과 제조 기술, CAD 최적화 및 국내 및 국제 출처의 최첨단 구성 요소를 활용합니다. 기계는 뛰어난 강도를 제공하는 견고한 구조를 자랑합니다.높은 정적 및 동적 경직성기계 부품의 모든 주요 기술 사양은 국가 표준을 준수합니다.
작업 테이블
작업 테이블은 작업 테이블 기저, 작업 테이블, 스핀들 부품 및 전송 장치가 있습니다. 작업 테이블과 작업 테이블 기저는 높은 강도 저 스트레스 철 casting를 채택하는 전체 철 구조입니다.충분히 딱딱한, 강도 및 열 안정성. 작업 테이블 스핀들 베어링은 고정도의 이중 행 짧은 실린더 롤러 베어링을 채택합니다. 그것은 작업 테이블의 고정도의 회전과 긴 서비스 수명을 보장 할 수 있습니다..
주전속기
기계의 주요 전송 시스템은 수직 축 전송입니다. 그것은 스핀드 AC 서보 모터를 채택합니다.기어박스는 기어 변경 기어를 밀어주는 기어 실린더에 의해 기계적 두 기어 변환을 달성합니다., 그래서 작업 테이블은 0.63-63r/min 내에서 단계없는 속도 조절을 할 수 있습니다.
갱트리 프레임
좌측 및 우측 수직 기둥과 연결 빔으로 구성되어 있습니다. gantry와 작업 테이블 밑은 밀폐 구조를 형성합니다. gantry의 상부 부분에는 왼쪽과 오른쪽 리프팅 박스,양축 팽창 AC 모터로 구동되는기어 짝, 벌레와 기어 짝과 이중 리드 스크루를 통해 빔은 왼쪽과 오른쪽 기둥 가이드 레일을 따라 상승 움직임을 만듭니다.
빔
빔은 높은 강도와 낮은 스트레스 철 casting을 채택하여 기계의 정확성을 보장하기 위해 충분한 딱딱함과 강도를 가지고 장기적인 유지와 안정성을 갖습니다.빔은 수직 기둥 앞에 있습니다, 그리고 그것은 수직 기둥 가이드웨이를 따라 수직 움직임을 수행합니다. 빔의 뒷면에는 4 개의 수압 클램핑 포인트가 있습니다. 빔의 양쪽에는 도구 휴식을위한 먹이 박스가 있습니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
운송 및 배달:
더 자세한 사항 및 사양은 다음으로 문의하십시오.
