제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: QK1353
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1
가격: USD 66000-78000/Set
포장 세부 사항: 팔레트 및 목재 케이스 패키지
배달 시간: 45일 이내
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20/month
제품 이름: |
대형 파이프 나사 절단 선반 |
모델: |
QK1353 |
맥스. 베드 에 스윙지름: |
1250 밀리미터 |
최대 스레딩 직경: |
525 밀리미터 |
주축 구경: |
540 밀리미터 |
베드의 폭: |
755mm |
키워드: |
오일 파이프 스레딩 턴 머신 |
기능: |
파이프 나사 절단 |
힘: |
30 kw |
기계 무게: |
18 톤 |
제품 이름: |
대형 파이프 나사 절단 선반 |
모델: |
QK1353 |
맥스. 베드 에 스윙지름: |
1250 밀리미터 |
최대 스레딩 직경: |
525 밀리미터 |
주축 구경: |
540 밀리미터 |
베드의 폭: |
755mm |
키워드: |
오일 파이프 스레딩 턴 머신 |
기능: |
파이프 나사 절단 |
힘: |
30 kw |
기계 무게: |
18 톤 |

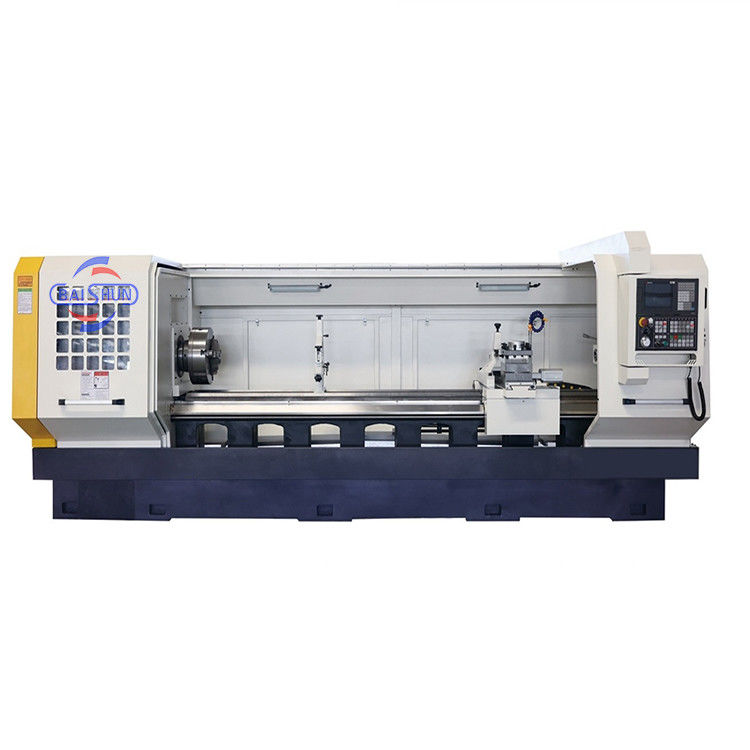

QK1363 QK1353 QK1335 정밀 파이프 스레딩 자동화 된 대형 파이프 스레딩 절단 톱
제품 설명:
QK 시리즈 CNC 파이프 스레딩 기계는 고 효율, 고 정밀 2 좌표 연속 제어 CNC 기계입니다. 그것은 석유 산업의 개발 필요에 따라 설계되었습니다.이 기계는 큰 힘을 가지고 있습니다., 좋은 딱딱함, 직선, 기울기, 아크, 남성, 인치 스레드를 절단 할 수 있으며 끝 반지름 보상과 같은 다양한 기능을 가지고 있습니다. 기계는 높은 딱딱함 및 높은 힘을 갖추고 있습니다.그것은 고 정밀과 고 효율의 파이프 스레드 가공 기계입니다기계는 높은 전송 비율의 기어박스와 높은 전력 AC 주력 모터를 채택하여 스핀드가 최대 3080Nm의 출력 토크를 달성 할 수 있습니다.내부 가닥을 직접 가공가공 효율을 향상. 그것은 특히 석유, 광업, 기계 및 다른 산업에 적합한 기계 부품의 거친 가공 및 마무리 가공에 사용될 수 있습니다.고효율의 경우, 회전 부품의 대용량 및 고 정밀 처리.
특징:
1기계: 기계 및 전기 통합 설계, 진보 된 구조, 합리적인 배열, 아름다운 모양, 통합 침대의 사용, 좋은 경직성 및 안정성;기계 자동 윤활 시스템.
2스핀들: 스핀들 베어링은 P5 등급 베어링을 채택합니다. 스핀들 회전 점프 ≤0.01mm, 안정적인 정확성.
3. 도구 휴게: 도구 휴게 Shenyang 전기 도구 휴게를 채택, 잠금 힘은 28KN에 도달 할 수 있습니다.
4움직임: 기계의 X / Z 축은 선동에서 생산 된 공 나사 쌍을 채택하며, 움직임 정확성과 역학적 특성이 좋습니다.
5시스템: GSK가 표준이고 선택 사항: SIEMENS, FANUC 등
6헤드 스톡:이 시리즈의 기계의 헤드 스톡의 변속 속도 구조는 수동 전환을 채택합니다.
기술 사양:
| 모델 | 단위 | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| CNC 시스템 | / |
표준 구성:GSK980TDi 선택: FANUC; SIMENS;KND;등 |
||||||
| 맥스 다이아. 침대 위로 윙 | mm | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| 최대 다이어그램. 횡단 슬라이드 | mm | 480 | 480 | 480 | 610 | 860 | 950 | |
| 작업 조각의 최대 길이가 | mm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 파이프 스레딩 범위 | mm | 70~250 | 70~275 | 80~320 | 150 ~ 350 | 350-525 | 450~625 | |
| 침대 너비 | mm | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| 스핀들 뚫기 | mm | 255 | 280 | 325 | 360 | 540 | 640 | |
| 스핀드 중앙 높이 | mm | 400 | 400 | 400 | 500 | 625 | 700 | |
| 스핀드 모터의 힘 | mm | 11 | 15 | 15 | 22 | 30 | 30 | |
| 스핀드 속도 모드 | / | 2개의 기어, 더 적은 기어 | ||||||
| 스핀드 속도 범위 | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (H):100-300 |
(L):20-130 (H):100-300 |
(L) 30-130 (H): 65-260 |
(L):20-80 (H):55-220 |
(L) 15-65 (H): 65-120 |
|
| X/Z의 최대 가로 | mm |
X:420 Z:1250 |
X:420 Z:1250 |
X:420 Z:1250 |
X:450 Z:1250 |
X:650 Z:1250 |
X:750 Z:1250 |
|
| X/Z 급행 | mm/min | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| 꼬리털 | 직경 | mm | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| 여행 | mm | 250 | 250 | 250 | 300 | 300 | 300 | |
| 톱니 | 모스 문자 NO.6 | 모스 문자 NO.6 | 모스 문자 NO.6 | 모스 문자 NO.6 | 모스 문자 NO.6 | 모스 문자 NO.6 | ||
| 타워 | 모델 | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| 도구 정류장 | 수직 4역 | |||||||
| 도구의 차원 | mm | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| 타워 인덱싱 시간 | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| 차크 | K11-500 3턱 턱 | K72-780 네 개의 턱 턱 | K72-780 네 개의 턱 턱 | K66-780 4마방 전기 턱 | K66-780 4마방 전기 턱 | K66-780 4마방 전기 턱 | ||
| 위치 정확성 | mm | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| 위치 변경 정확성 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| 기계 무게 | T | 60.5/7.2 | 8 | 10 | 10 | 18 | 19 | |
기계 세부 정보:
