제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: CE，ISO
모델 번호: WXK-500K
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 30~35일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 50개 세트
제품 이름: |
크레센트 굴레 밀러 미니 다기능 CNC 롤러 냅링 톱니 기계 |
모델: |
WXK-500K |
맥스. 스윙지름: |
500 밀리미터 |
롤의 최소 직경: |
50mm |
자동: |
CNC |
기능: |
노칭 브랜딩 |
주 엔진 전력: |
22 kw |
최대 롤 표면 길이: |
1800 밀리미터 |
제어 시스템: |
화낙 /시멘스/GSK |
제품 이름: |
크레센트 굴레 밀러 미니 다기능 CNC 롤러 냅링 톱니 기계 |
모델: |
WXK-500K |
맥스. 스윙지름: |
500 밀리미터 |
롤의 최소 직경: |
50mm |
자동: |
CNC |
기능: |
노칭 브랜딩 |
주 엔진 전력: |
22 kw |
최대 롤 표면 길이: |
1800 밀리미터 |
제어 시스템: |
화낙 /시멘스/GSK |

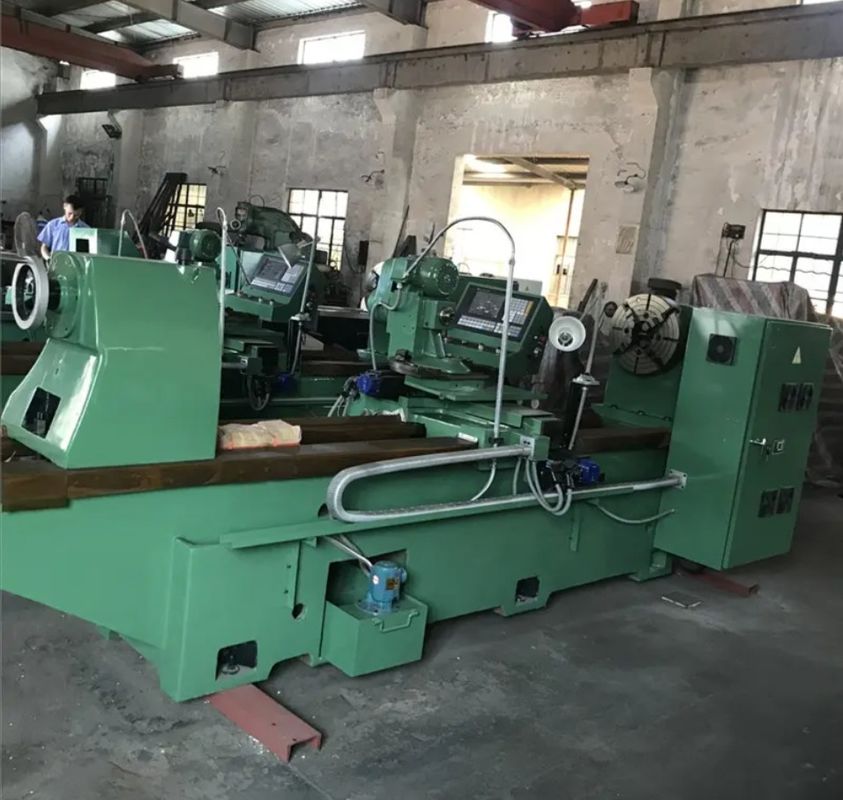

크레센트 굴레 밀러 미니 다기능 CNC 롤러 냅링 톱니 기계
스레드 스틸 롤 월경 구획 nuscopical 처리 조합 기계 도구는 스레드 스틸 롤 "달 슬롯"의 처리를 위해 사용됩니다. 침대 седло, 밀링 헤드, 머리 프레임 뒷좌석 및 다른 것 전속 부품, 모두 CNC 기계 도구 정밀 생산의 요구 사항에 따라 또는 선택, 제어 시스템 사용 시멘스 CNC 시스템 통제 더 안정적으로, 기계 도구의 성능을 향상. 큰 크기의 가닥 롤러 "달 굴곡"을 절단하는 효율성은 크게 향상됩니다.그리고 텅스텐 탄화물 롤링 링 절단 성능도 향상.
| CNC 롤 노칭 머신 | ||
| 최대 지름롤의 | 500mm | |
| 미니 지름롤의 | 50mm | |
| 최대 길이롤의 | 2500mm | |
| 최대 길이가공롤러 표면 | 1800mm | |
| 가공용 리버 롤의 크기 | Φ6~Φ50 | |
| 조각 머리의 전기 스핀들 등급 전력 | 2.2Kw | |
| 전기 스핀드 속도 | 0~24000r/min | |
| 냉각 펌프 모터 | AB25-90W | |
| 제어 시스템 | S아이멘스808D | |
세르보 모터의 명산 토크 |
X축 | 8.34 N.m |
| Y축 | 11.5 N.m | |
| Z축 | 8.34 N.m | |
| 축 | 18.6 N.m | |
| 제어 샤프트의 이동량 | 00.001mm,00.001° | |
| 수직 이동량 | 2000mm | |
| 작동 전원 공급 장치 | 380V,50HZ;15KW | |
| 기계 무게 | 6500kg | |
| CNC 제어 시스템 | 시멘스 808D | |
| 1 | 기술 요구 사항 | |
| 1.1 | WXK-500C / WXK-500K 유형 CNC 롤 노칭 및 표시 기계는 높은 로봇화, 정확성, 효율성 및 안전한 운영으로 프레싱의 요구를 충족시킬 수 있습니다.죽은 슬롯과 글자 한 번에 설치. | |
| 1.2 | 턴 베드의 구조는 3개의 평행 트랙입니다. 턴 베드의 폭은 900mm 이상이고 그 седло는 800mm 이상입니다.기계는 우수한 경직성 및 무진압 능력을 가지고 있습니다그것은 80에서 86 HRA의 경직과 HSS와 울프스탄 탄화물 롤링 링을 쇄할 수 있습니다. | |
| 1.3 | 큰 캐리 기계 도구 수직 이동은 공 나사, 시스템 제어 및 유지 메커니즘.고 강도 롤 또는 큰 절단 작업을 처리 할 수 있도록 중앙 이동을 위해 나타나지 않을 때. | |
| 1.4 | 절단기의 밀링 몸과 스윙의 밀링 몸은 상대적인 설치이며 둘 다 간섭하지 않습니다.이 단 한번에 분해 및 조립 부품은 프레싱 및 글씨 기능의 변환 실현 할 수 있습니다전기 교체가 필요없어요 | |
| 1.5 | 소화기는 가동 라드 베드 트랙에 사용 됩니다. 이는 경사 능력을 향상시킬 수 있습니다. 수평 공급 절단기는 trundle 선형 가이드를 사용 합니다.그것은 마찰 마찰을 줄이고 이동 정밀도를 향상시킬 수 있습니다 | |
| 1.6 | 커터, 수직 이동 및 커터 도구의 수평 이동을 미리 설정하는 기관과 함께 큰 캐리에 장착 된 격자 디지털 읽기.선진 및 후퇴 커터 및 변경 슬롯의 정밀도를 보장하기 위해- 눈으로 측정 해제 | |
| 1.7 | 컨트롤은 시멘스 시스템 802DSL,LCD 풀 컬러 디스플레이와 5 샤프트 서버 컨트롤을 사용합니다. | |
| 1.8 | 기계는 시멘스 세르보 시스템을 사용, 기계의 5 제어 샤프트는 독립적인 모터와 드라이브, 공유 드라이브를 허용하지 않습니다. | |
| 1.9 | 우리는 처리 크로스 리브 슬롯 GB1499-98/BS4449 표준까지 할 수 있습니다 | |
우리는 직판 톱니 기계 제조업체입니다. 무역 회사가 아닙니다.
즉, 우리는 당신에게 최고의 가격을 제공할 수 있습니다.
환영합니다 저희와 연락하세요:)
전화: +86 18003851898
