제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5225
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1
가격: $66,000.00/sets 1-4 sets
포장 세부 사항: 1. Outside we will pack the product with plasitic to prevent wet. 1. 외부에서는 젖지 않도록 제품을 플라스틱
배달 시간: 45 일로 일합니다
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
축의 번호: |
두 배 |
기계가공 능력: |
무거운 짐 |
통제: |
CNC/수동 |
작업물의 최대 중량: |
20 톤 |
스핀들 모터 전원(kW): |
55 |
작업대 지름: |
2250 |
레일 헤드의 급속 횡단: |
4000 밀리미터 / 분 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
축의 번호: |
두 배 |
기계가공 능력: |
무거운 짐 |
통제: |
CNC/수동 |
작업물의 최대 중량: |
20 톤 |
스핀들 모터 전원(kW): |
55 |
작업대 지름: |
2250 |
레일 헤드의 급속 횡단: |
4000 밀리미터 / 분 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |

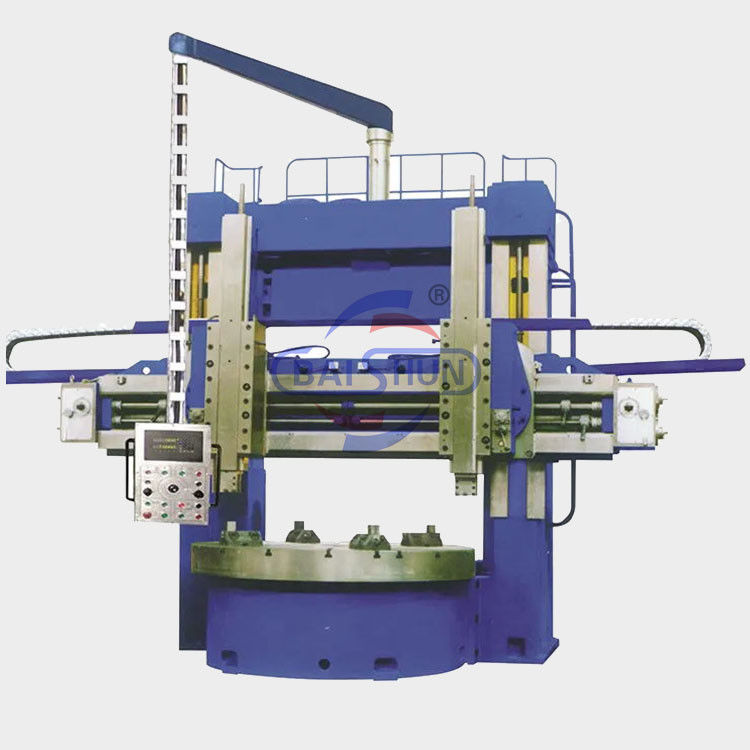

최고 Cnc 이중 기둥 수직 타워 톱니장 최대 부하 용량 새로운 디자인 좋은 품질
이 기계는 고속 철강 및 합금 절단 도구, 그리고 철금속, 비철금속 및 일부 비금속 부품의 하드웨어에 이상적입니다.그것은 내부 및 외부 실린더 표면을 처리, 끝면, 굴곡 및 거친 마감 가공.
빔은 기둥 앞쪽에 위치하여 기둥 가이드 레일을 따라 수직 움직임을 허용합니다. 기둥의 상단에 있는 리프팅 박스, AC 모터에 의해 구동됩니다.벌레 쌍과 납 나사를 사용하여 빔을 위아래로 움직입니다.모든 큰 부품은 고강도, 저스트레스 주사철 HT250으로 만들어지며, 스트레스를 제거하고 기계 도구의 정확성을 보장하기 위해 노화 처리에 처해집니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
전기 시스템
모든 기계 제어 구성 요소는 콘트랙터와 같이 전력 배급 캐비닛에 설치됩니다. 모든 작동 구성 요소는 매달린 버튼 스테이션에 중앙에 장착됩니다.기계 전기 시스템과 기계적 작용은 많은 사슬을 설정, 기계 제어 및 기계적 이동의 신뢰성을 보장하기 위해, 안전, 장애의 경우, 그냥 비상 버튼을 누르면, 전체 장비의 전력.
수력 역
테이블 정적 압력 시스템, 주 변속기 시스템, 가로 빔 클램핑 시스템, 수직 타워 램 수압 균형 시스템. 오일 펌프에 있는 정적 압력 시스템 테이블,정적 압력 오일은 각 오일 풀에 배분됩니다.수압 장치 압력 보호, 예를 들어 압력 사용은 자동으로 종료됩니다.
우리는 직판 톱니 기계 제조업체입니다. 무역회사가 아닙니다.
즉, 우리는 당신에게 최고의 가격을 제공할 수 있습니다.
환영합니다 저희와 연락하세요:)
전화: +86 18003851898
