제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: Baishun
인증: ISO
모델 번호: C5225
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 45 일로 일합니다
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 100Set/Sets
조건: |
새로운 |
종류: |
수직 |
전압: |
380V/50HZ |
보증: |
1년 |
자동 등급: |
사용 설명서 |
힘: |
55KW |
맥스. 스윙지름: |
2500 밀리미터 |
키워드: |
수직 턴 머신 |
조건: |
새로운 |
종류: |
수직 |
전압: |
380V/50HZ |
보증: |
1년 |
자동 등급: |
사용 설명서 |
힘: |
55KW |
맥스. 스윙지름: |
2500 밀리미터 |
키워드: |
수직 턴 머신 |
최대 로드 베어링 10T Cast 철 금속 절단 기계 지름 2500MM 네 Chuck
제품 설명
수직 턴은 기계 가공 분야에 걸쳐 적용되며, 내부 및 외부 실린더 가공, 피침 표면 작업, 표면 절단 및 기타 작업을 처리하는 데 능숙합니다.
이 다재다능한 기계 시리즈는 산업 부품 제조의 광범위한 범위를 충족합니다. 그것은 원통 회전, 굴착, 톱니, 마주, 구석과 같은 작업을 촉진합니다.비료화 및 가공 단계 모두 원활하게 수용하는.
그것은 고속 철강 및 탄화물 절단 도구와 호환되며, 다양한 산업에서 비철금속 구성 요소를 처리하는 데 이상적입니다.피침형 표면, 끝 평면, 그리고 웅덩이 작업, 거칠고 미세한 마무리 요구 사항을 모두 충족.
특징:
1중량 직무 수직 톱니의 주요 움직임은 75Kw 변주 주파수 모터에 의해 구동되는 고급 주파수 제어 시스템을 채택합니다.그래서 스핀드는 2를 얻습니다..5 - 40 r / min 단속 속도
2. 테이블은 철도의 운반 능력을 증가시키기 위해 철도 판을 착용하는 주름, 알루미늄, 구리 합금 ZZnA110-5를 붓고 있습니다.
3작업 테이블의 스핀드는 두 개의 고정도의 비 세리얼 짧은 고리 롤러 베어링으로 장착되어 있습니다. 내부 고리는 방사선 클리어런스를 조정하기 위해 톱니가 있습니다.고 정밀 하에서 안정적인 스핀들 작동을 보장하기 위해작업판의 작동 버튼, 브레이킹 버튼 및 조깅 버튼은 힐링 버튼 스테이션에 설정됩니다.
4수직 도구 기둥의 최대 스윙 각은 +/- 30 °입니다. 내부와 외부 콘 표면을 회전하는 데 사용됩니다.
5. 오른쪽 공급 운동은 고급 변주 주파수 속도 조정 시스템을 채택합니다.
중국 cnc Fanuc VTL 기계의 주요 사양
| 항목 | C(K) 5225 | C(K) 5232 | C(K) 5235 | C(K) 5240 | C(K) 5250 | C(K) 5260 |
| 작업 테이블 지름 | 2250mm | 2830mm | 2830mm | 3150mm | 4500mm | 5200mm |
| 최대 회전 지름 | 2500mm | 3200mm | 3200mm | 4000mm | 5000mm | 6000mm |
| 작업 조각의 최대 높이 (mm) | 1600~2800 | 1600~3000 | 1600~3000 | 1600~3200 | 2500-4200 | 2500-4500 |
| 작업 조각의 최대 무게 | 10/20 | 10/20/32 | 10/20/32 | 10/20/32 | 32/50 | 32/50 |
| 작업 테이블의 최대 토크 | 63000 N•m | 63000 N•m | 63000 N•m | 63000 N•m | 105000N•m | 105000N•m |
|
휴식식 공급 범위 |
025~90mm/min | 025~90mm/min | 025~90mm/min | 025~90mm/min | 0.1-1000 mm/min | 0.1-000 mm/min |
| 광선 이동 | 1250mm | 1250mm | 1250mm | 1250mm | 2150mm | 2150mm |
| 도구 휴지의 수평 이동 | 1400mm | 1750mm | 1900mm | 2150mm | 2700mm | 3300mm |
| 도구 휴지의 수직 이동 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| 빔 이동 속도 ((mm/min) | 350 | 350 | 350 | 350 | 380 | 380 |
| 최대. 도구 기둥의 스윙 각 | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° |
| 타워 크기 ((WxHmm) | 40x50 | 40x50 | 40x50 | 40x50 | 60x65 | 60x65 |
| 주전자 전력 | 55kW | 55kW | 55kW | 55/75kw | 75kW | 75kW |
| 기계 무게 (약) | 33-38T | 36-50T | 38-62T | 43-65T | 92-105T | 150-200T |

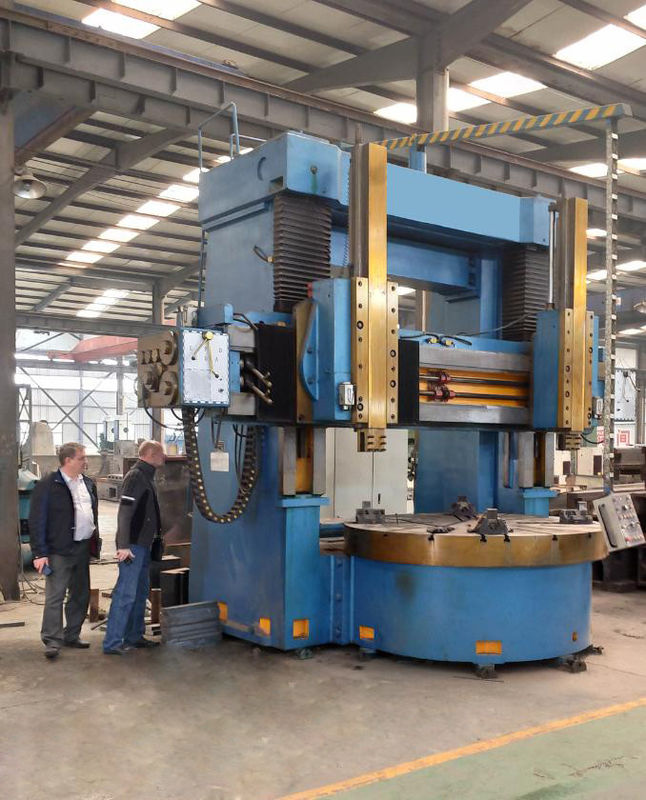

기계 사진
우리는 직판 톱니 기계 제조업체입니다. 무역회사가 아닙니다.
즉, 우리는 당신에게 최고의 가격을 제공할 수 있습니다.
환영합니다 저희와 연락하세요:)
전화: +86 18003851898
