제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5235
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1
가격: $76,000.00/sets 1-4 sets
포장 세부 사항: 1. Outside we will pack the product with plasitic to prevent wet. 1. 외부에서는 젖지 않도록 제품을 플라스틱
배달 시간: 45 일로 일합니다
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
맥스. 방추 속도 (r.p.m): |
90 회전/시간 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
55 |
축의 번호: |
트윈 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1900 밀리미터 |
여행 (Ｚ 주축)(MM): |
1250 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
크기 (L*W*H): |
6150*4400*5330mm |
전압: |
380v |
절삭 공구대 정거장: |
4 |
무게 (kg): |
55000 |
제품 이름: |
중량 CNC 턴 값싼 금속 턴 수직 턴 |
최대 회전 직경: |
3500 밀리미터 |
워크 조각의 높이 최대: |
2000 밀리미터 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
맥스. 방추 속도 (r.p.m): |
90 회전/시간 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
55 |
축의 번호: |
트윈 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1900 밀리미터 |
여행 (Ｚ 주축)(MM): |
1250 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
크기 (L*W*H): |
6150*4400*5330mm |
전압: |
380v |
절삭 공구대 정거장: |
4 |
무게 (kg): |
55000 |
제품 이름: |
중량 CNC 턴 값싼 금속 턴 수직 턴 |
최대 회전 직경: |
3500 밀리미터 |
워크 조각의 높이 최대: |
2000 밀리미터 |
고속 중량 도로 수직 톱니 톱니 톱니 톱니 톱니 톱니 톱니

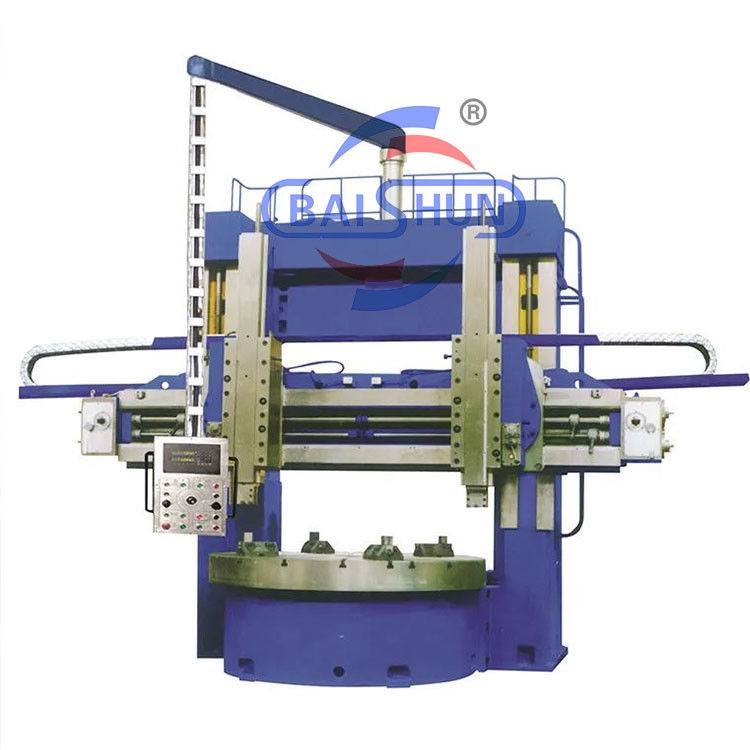

이중 열 수직 톱니 는 기계적, 전기적, 수압적 부품을 결합 한 최첨단 장비 이다.현대적 설계 원칙과 제조 기술, CAD 최적화 및 국내 및 국제 출처의 최첨단 구성 요소를 활용합니다. 기계는 뛰어난 강도를 제공하는 견고한 구조를 자랑합니다.높은 정적 및 동적 경직성기계 부품의 모든 주요 기술 사양은 국가 표준에 적합합니다.
1그것은 주로 중간 지름의 타이어 폼과 플랜지, 다양한 밸브와 파이프 라인, 압력 용기, 나사 프로펠러, 증기 기계 액세서리, 플라스틱 폼,톱니 톱니 톱니.
2그것은 내부 / 외부 실린더 표면, 피침 표면, 끝 표면 등을 처리하는 데 적합합니다.
3스핀들 베어링은 국내 유명 브랜드 회사 제품을 사용합니다.
4.가축동칭 구조를 가지고 있어 열 변형이 균일하게 되고, 스핀들 중심을 피하는 것이 오프셋을 생성합니다.
5- 기어 들어가축자원그리고 가이드 방식은 정확한 전송과 높은 딱딱성을 보장하기 위해 진압으로 처리됩니다.
6수직 톱니 테이블인테리어진크 합금 착용 저항 가이드 보호 및 작업 벤치의 부하 운반 능력을 향상시키기 위해 레일 사이에 압력 오일 (0.2-0.4MPA) 을 액세스 할 수 있습니다.
7수직 톱니 casting은 엄격한 인공적으로 노화 및 진동 노화를 통과하여 톱니의 딱딱함과 안정성을 보장합니다.
우수한 가공을 바탕으로장비, 강한 기술력, 완벽한 검사 방법, 그리고 무난한 관리 시스템.BAISHUN기계는 국가 ISO9001: 2008 품질 관리 시스템 인증을 통과했습니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
