제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 30~35일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
제품 이름: |
단일 컬럼 수직 톱니 |
기계 종류: |
CK5112 |
최대 회전 지름 ((mm): |
1200 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1000 |
작업대 사이즈(MM): |
1000 |
축의 번호: |
싱글 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
전압: |
380V/50HZ/3PH |
키워드: |
수직 터닝 선반 |
기능: |
금속 전환 |
제품 이름: |
단일 컬럼 수직 톱니 |
기계 종류: |
CK5112 |
최대 회전 지름 ((mm): |
1200 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1000 |
작업대 사이즈(MM): |
1000 |
축의 번호: |
싱글 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
전압: |
380V/50HZ/3PH |
키워드: |
수직 터닝 선반 |
기능: |
금속 전환 |
톱니바퀴는 고속 철강, 단단한 합금 및 세라믹 절단 도구, 내부 및 외부 실린더 표면, 내부 및 외부 피침 표면, 굴곡 및 철금속 평면 가공에 적합합니다.비철금속 및 일부 비금속 부품그것은 높은 효율성, 안정적이고 신뢰할 수있는 정확성으로 다양한 양 생산 요구 사항을 충족시킬 수 있습니다.

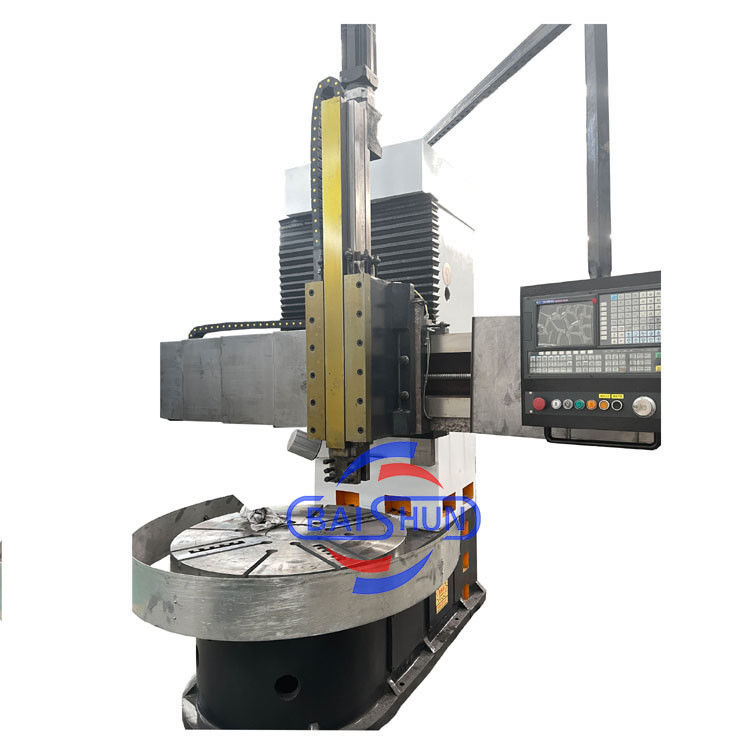

단일 기둥 모델 CK5112는 큰 가공 용량, 안정적이고 딱딱한 구조 및 높은 가공 효율을 가진 초직한 기계입니다.기계는 하나의 수직 도구 머리로 장착되어 있으며 고 정밀 디지털 판독 시스템 (DRO) 으로 장착 될 수 있습니다.. AC 인버터 모터는 속도 변경을 달성하는 데 사용됩니다. 기어는 고 정밀과 낮은 기계 소음을 위해 40Cr 강철과 정밀 마운드로 만들어집니다.기계는 고속 절단 도구와 철강 금속의 작업 조각에 탄화재 절단기의 현대 가공 요구 사항을 충족하도록 설계 및 제작되었습니다., 비철, 복합재료 및 기타 재료
주요 특징:
1. CNC 수직 톱니, CNC 시스템은 시멘스 828DD 시스템을 사용합니다, 수직 도구 기둥이 있습니다, 최대 가공 지름은 단일 기둥 수직 톱니의 800mm에서 2600mm가 될 수 있습니다.그것은 1000mm의 테이블 지름으로 설계되었습니다., 최대 가공 높이는 1000mm입니다.
2이 변속기는 4단 스피드 스피드 스피드 트랜스미션으로 편리하고 민감하고 신뢰할 수 있습니다.
3시스템에서 설치 된 모든 기어에는 고 회전 정확도와 소음 수준이 낮은 특징을 가진 40Cr 썰기 기어가 사용됩니다.
4이 기계는 고속 철강 도구 및 탄화물 절단 도구 가공에 적합합니다. 금속, 흑금속 및 비 금속 재료. 기계에 다음 프로세스를 완료 할 수 있습니다:평면의 내부 및 외부 원통 표면을 돌리는; 모든 종류의 갈고리 얼굴, 내부 및 외부 콘 얼굴, 스레드, 절단 슬롯 및 절단.
기계 매개 변수
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
최대 회전 지름의 수직 도구 받침대 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
작업 테이블 지름 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
작업 조각의 최대 높이 (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
작업 조각의 최대 무게 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
작업 테이블 회전 속도 범위 (rpm) |
30~260 |
20~180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
먹이 시리즈 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
|
도구 휴식식 주입 범위 (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
가로 빔 이동 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
도구 기둥의 수평 이동 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
도구 기둥의 수직 이동 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
절단 막대기의 크기 (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
주력 모터 전력 (kW) |
11 |
15 |
22 |
15 |
30 |
30 |
자세한 기계 사진:
운송 및 배달:
우리는 직판 톱니 기계 제조업체입니다. 무역회사가 아닙니다.
즉, 우리는 당신에게 최고의 가격을 제공할 수 있습니다.
환영합니다 저희와 연락하세요:)
전화/Whatsapp: +86 18003851898 (도라 미스)
