제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5126
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
제품 이름: |
단일 컬럼 수직 터렛 선반 |
기계 종류: |
CK5126 |
최대 회전 지름 ((mm): |
2600 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
2250 |
작업 조각의 최대 무게: |
8 톤 |
축의 번호: |
싱글 |
전압: |
380v |
키워드: |
수직 터닝 선반 |
기능: |
금속 전환 |
제품 이름: |
단일 컬럼 수직 터렛 선반 |
기계 종류: |
CK5126 |
최대 회전 지름 ((mm): |
2600 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
2250 |
작업 조각의 최대 무게: |
8 톤 |
축의 번호: |
싱글 |
전압: |
380v |
키워드: |
수직 터닝 선반 |
기능: |
금속 전환 |
중국 핫 판매 다목적 CNC 수직 회전 톱니 는 철금속, 비철금속 및 부분 비금속 물질을 처리하기에 적합합니다.그리고 끝 얼굴의 회전 처리 달성 할 수 있습니다, 내부와 외부의 실린더 표면, 내부와 외부의 원형 피침 표면 및 구멍을 파, 확장, reaming. 주 변속기는 스핀드 AC 서보 모터에 의해 구동됩니다.수압 변속기와 두 개의 변속기의 속도 조절작업 테이블은 수동 4 턱 단일 움직임턱
전체적인 레이아웃
기계 도구는 테이블, 테이블 기저, 기둥, 빔, 수직 칼 프레임으로 구성됩니다. 기계 기저는 HT250 주사철으로 만들어지며 거미 모래 주사절의 세심한 과정을 거칩니다.노화 치료 (인공 노화 및 진동 노화) 를 거쳐이것은 균열, 수축, 또는 흰 입 조직없이 신뢰할 수 있는 주름 품질을 보장합니다. 주름은 안정적인 구조를 유지하기 위해 처리되며 작동 중 기계의 안정성을 보장합니다.용철에 대한 화학 조성 분석 보고, 열처리 보고서 및 온도-시간 곡선 등이 품질 인증으로 제공됩니다.
메인 드라이브
주동기는 16개의 기어와 함께 기어 박스에 연결된 주모터로 구성되어 있으며, 기어 변속을 위해 16개의 기어를 사용합니다.박스 내의 기어 정확하고 효율적인 전송을 보장하기 위해 소화 및 밀링 프로세스에 의해 통과소음과 진동을 최소화하면서
작업판
작업판은 테이블, 테이블 베이스, 스핀들 부품 및 전송 메커니즘으로 구성됩니다. 테이블과 테이블 베이스는 가스를 통해 단일 단위로 처리됩니다.테이블 안내 표면에는 알루미늄 합금 안내판이 장착되어 있습니다.이 설계는 높은 부하 용량과 정밀한 회전을 허용합니다.
빔
빔은 기둥을 따라 수직으로 움직이며 칼 피드 드라이브 메커니즘, 빔 클램핑 메커니즘 및 수압 장치로 구성됩니다.자동 윤활유 펌프는 필요에 따라 철도 표면을 윤활하기 위해 빔에 설치됩니다.
기계 매개 변수
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
최대 회전 지름의 수직 도구 받침대 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
작업 테이블 지름 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
작업 조각의 최대 높이 (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
작업 조각의 최대 무게 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
작업 테이블 회전 속도 범위 (rpm) |
30~260 |
20~180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
먹이 시리즈 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
|
도구 휴식식 주입 범위 (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
가로 빔 이동 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
도구 기둥의 수평 이동 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
도구 기둥의 수직 이동 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
절단 막대기의 크기 (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
주력 모터 전력 (kW) |
11 |
15 |
22 |
15 |
30 |
30 |

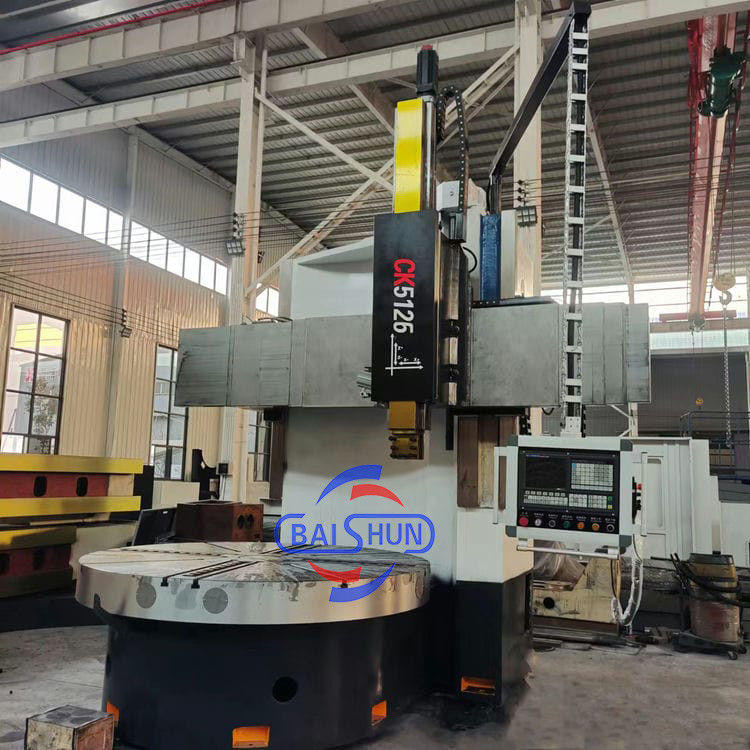

자세한 기계 사진:
우리는 직판 톱니 기계 제조업체입니다. 무역회사가 아닙니다.
즉, 우리는 당신에게 최고의 가격을 제공할 수 있습니다.
환영합니다 저희와 연락하세요:)
전화/Whatsapp: +86 18003851898 (도라 미스)
