제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5120
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
제품 이름: |
단일 컬럼 수직 CNC 선반 Ck5120 |
기계 종류: |
CK5120 |
최대 회전 지름 ((mm): |
2000 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
1800 |
작업 조각의 최대 무게: |
5 톤 |
축의 번호: |
싱글 |
전압: |
380v |
키워드: |
수직 터닝 선반 |
기능: |
금속 전환 |
제품 이름: |
단일 컬럼 수직 CNC 선반 Ck5120 |
기계 종류: |
CK5120 |
최대 회전 지름 ((mm): |
2000 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
1800 |
작업 조각의 최대 무게: |
5 톤 |
축의 번호: |
싱글 |
전압: |
380v |
키워드: |
수직 터닝 선반 |
기능: |
금속 전환 |
CK5120의 사용 범위
이 기계는 모든 종류의 철금속, 비철금속 및 일부 비금속 물질을 가공하는 고속 철강 절단 도구 및 탄화물 절단 도구에 사용됩니다.
CK5120의 구조
1, 전체적인 레이아웃
기계 도구 주로 테이블, 테이블 기저, 기둥, 빔, 수직 칼 프레임 구성. 기계 도구 기저는 HT250 주사철, 거미 모래 프로세스의 사용, 굽은 불 후 주사,노화 처리 후의 거친 가공 (인공 노화 및 진동 노화)질과 신뢰성 틈, 구멍, 수축 및 흰 입 조직 없이, 굽은 불에 의해 castings,안정적인 조직과 함께 노화 치료 제품 품질 인증의 안정성 동안 기계의 사용을 보장, 열 처리 보고서 및 열 처리 온도 시간 곡선.
2주 드라이브
주동력 주모터, 기어 박스를 통해 16 기어 속도 속도 전환.상자 내의 기어 전송 정확성과 효율성을 보장하고 소음을 줄이고 진동을 줄이기 위해 끄고 땅.
3, 작업판
테이블은 테이블, 테이블 베이스, 스핀드 부품 및 전송 메커니즘, 테이블 및 전체 발사 처리를위한 테이블 베이스로 구성됩니다.테이블 가이드 표면 알루미늄 합금 가이드 플레이트로 장착되고 가이드 레일 사이에 압력 오일이 주입되어 동적 압력 레일을 형성합니다.그래서 테이블의 운반 용량, 고 정밀 회전
4, 빔
빔은 기둥 위에서 위아래로 움직입니다. 빔은 칼로 충전 장치, 빔 클램핑 장치 및 수압 장치로 구성됩니다.빔에 자동 윤활유 펌프 세트를 설치, 철도 표면을 윤활시켜야 하는 필요에 따라
5, 수직 칼 프레임
Z축, Z축에서 세르보 모터 드라이브, 행성 적도기를 통해 토크를 증가,전자기 클러치 스위치에 의해 제어 두 축과 서로 로크 다양한 복잡한 처리를 달성.
6, 수압 시스템
수압 시스템은: 테이블 동적 압력 시스템, 주 주력 변속 시스템, 빔 클램핑 및 수압 시스템, 수직 칼 프레임 수압 균형 시스템.수압 시스템은 필수적입니다., 기계 윤활, 동적 압력 레일 안정성, 수압 시스템의 안정성 및 교환성을 보장하기 위해.
기계 매개 변수
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
최대 회전 지름의 수직 도구 받침대 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
작업 테이블 지름 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
작업 조각의 최대 높이 (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
작업 조각의 최대 무게 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
작업 테이블 회전 속도 범위 (rpm) |
30~260 |
20~180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
먹이 시리즈 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
|
도구 휴식식 주입 범위 (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
가로 빔 이동 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
도구 기둥의 수평 이동 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
도구 기둥의 수직 이동 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
절단 막대기의 크기 (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
주력 모터 전력 (kW) |
11 |
15 |
22 |
15 |
30 |
30 |

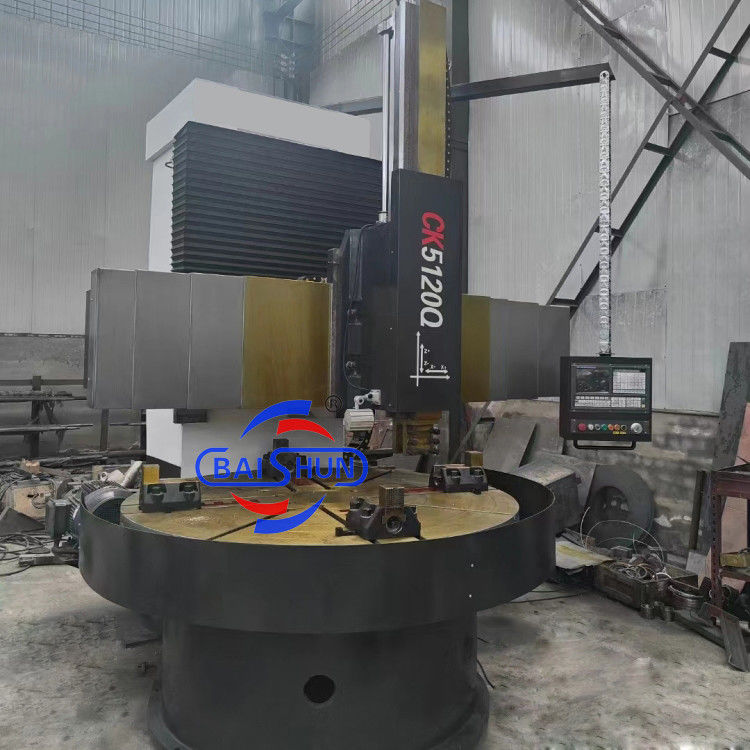

자세한 기계 사진:
운송 및 배달:
우리는 직판 톱니 기계 제조업체입니다. 무역회사가 아닙니다.
즉, 우리는 당신에게 최고의 가격을 제공할 수 있습니다.
환영합니다 저희와 연락하세요:)
전화/Whatsapp: +86 18003851898 (도라 미스)
