제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: CE，ISO
모델 번호: CA8463
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 50개 세트
제품 이름: |
일반적인 롤 턴 턴 머신 |
모델: |
CA8463 |
맥스. 스윙지름: |
630 밀리미터 |
맥스. 회전하는 길이: |
3500 밀리미터 |
기능: |
롤 터닝 |
스타일: |
수평식 |
적용: |
금속 작품 |
종류: |
전통적입니다 |
기계 하중: |
1400KG |
색상: |
맞춤형 |
제품 이름: |
일반적인 롤 턴 턴 머신 |
모델: |
CA8463 |
맥스. 스윙지름: |
630 밀리미터 |
맥스. 회전하는 길이: |
3500 밀리미터 |
기능: |
롤 터닝 |
스타일: |
수평식 |
적용: |
금속 작품 |
종류: |
전통적입니다 |
기계 하중: |
1400KG |
색상: |
맞춤형 |

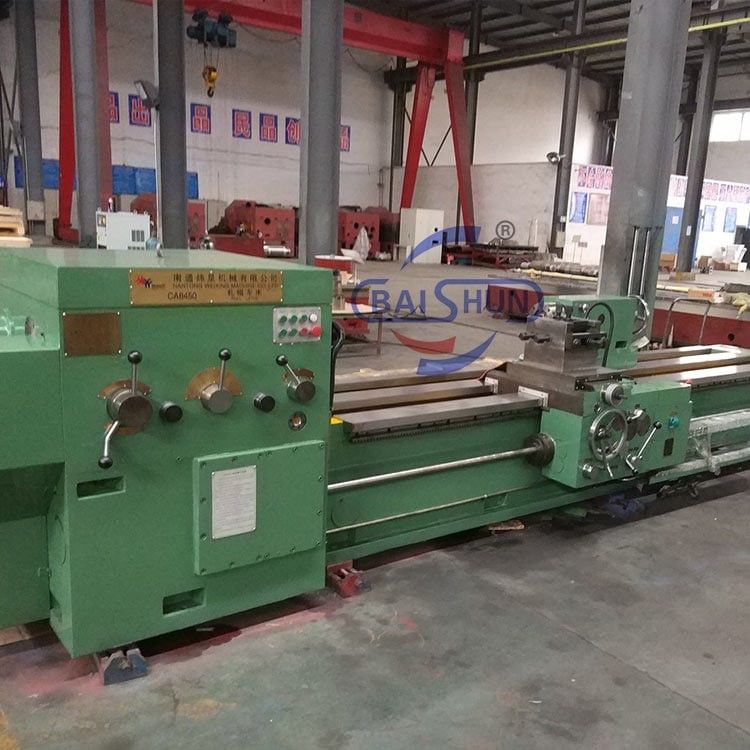

자동 롤 밀링 수평 일반 롤 턴 톱니 기계
이 일련의 라트레는 주로 많은 종류의 회전 작업을 수행하는 데 사용됩니다. 회전 끝면, 고 cilindric, 내부 구멍 및 메트릭 스레드, 인치 스레드, 모듈 스레드, 지름 스레드.상단 슬라이드로 코퍼를 돌리십시오, 또한 상단 슬라이드 및 길쭉한 먹이 결합 드라이브를 사용하여 긴 톱을 돌릴 수 있습니다. 그것은 또한 중앙 구멍 굴착, 굴착 및 기타 프로세스에 사용할 수 있습니다. 기계는 큰 힘을 가지고,강한 경직성, 그리고 다양한 철금속과 비철금속의 가닥 절단 및 가공을 위해 탄화물 절단 도구를 사용할 수 있습니다.
중량 자동 CNC 롤 턴 턴은 높은 정밀도, 높은 튼튼성 및 시장 추세에 따라 우리 회사가 독립적으로 개발 한 네 개의 가이드웨이의 특징을 가지고 있습니다.주로 모든 종류의 밀링 롤 처리에 사용됩니다., 그것은 또한 대량 생산에서 축, 디스크 및 다른 종류의 작업 조각의 외부 및 내부 원형 표면, 뿔, 끝면 및 가닥을 회전하기에 적합합니다. 높은 효율성으로,조작이 간단합니다, 안전하고 신뢰할 수, 그것은 널리 철강, 석탄 화학 산업, 유지 보수, 자동차, 석유, 군사 및 기계 가공을 위해 다른 산업에서 사용됩니다.
롤 턴 턴 기계는 턴 및 밀링의 이중 기능으로 하나의 작업에서 부품의 가공을 완료 할 수 있습니다.다수의 클램핑의 필요성을 줄이고 고객들의 전반적인 업무 효율성을 향상시킵니다..
기계의 모든 구성 요소는 FANUC 또는 SIMENS 제어 시스템 / 슈나이더 전기 제어 시스템, 일본 베어링, ABB 모터 & 변속기 박스 / 기어 박스 등과 같은 해외 유명 브랜드로 수입됩니다.우리는 또한 고객의 특별 요청 및 요구에 따라 구성 할 수 있습니다우리의 엔지니어는 다른 작업 조각 특성에 따라 다른 구성을 설계 할 수 있습니다.
1) 그것은 스크루 스레드, 피침 표면, 곡선 표면, 내부 굴착 등을 포함하여 프레싱 및 토닝의 기능을 가지고 있습니다.
2.) 이 톱니바퀴는 주 주력 시스템으로 주파수 제어 시스템을 채택; 주파수 제어 모터에 의해 구동, 주축의 속도는 단계없는 속도 조절을 실현,따라서 다른 유형의 작업 조각의 가공에 대한 합리적인 절단 속도 요구 사항을 충족시키기 위해 다른 속도를 갖습니다..
3.) 이 톱니바퀴는 톱니바퀴 침대, 선택형 헤드 스톡, 톱니바퀴, 블레이드 어댑터, 전기 제어 시스템, 윤활 시스템 등으로 구성됩니다.선택적인 헤드 스톡과 꼬리 스톡은 각각 라트 베드의 왼쪽과 오른쪽에 설치됩니다..
4.) 주축은 10 ~ 300r / min 범위에서 단계없는 속도 조절을 실현 할 수 있으며, 주요 스핀드 전면 베어링은 고정도의 이중 줄 실린더 롤러 베어링을 채택합니다.고도의 경직성과 회전 정밀도를 가지고 있으며 조정하기 쉽습니다..
5고직성, 안정성 및 정밀 유지: 모든 주름은 고강도 메한라이트 HT250로 만들어집니다. 특히 무거운 절단에 적합합니다.모든 큰 주름은 응고 및 진동 노화 테스트를 견뎌 내며 내부 스트레스가 제거됩니다., 그래서 전체 정밀도가 크게 향상되고 고 기하학적 정확도로 처리 된 부품이 발견됩니다.
| 주요 매개 변수 | 단위 | CK8450 | CA8463 | CA8480 |
| 최대 회전 지름 | mm | 500 | 630 | 800 |
| 최대 회전 길이 | mm | 2500 | 3500 | 4000 |
| 중앙 높이 | mm | 320 | 380 | 550 |
| 최대. 작업 조각 무게 | 1kg | 3500 | 6500 | 14000 |
| 스핀드 속도 범위 | r/min | 1-112 | 1-75 | 1-31.5 |
| 스핀들 속도의 수 | 16 | 16 | 16 | |
| 최대 절단 힘 | KN | 40 | 60 | 70 |
| 최대. 표면판의 토크 | KN.m | 10 | 25 | 55 |
| 꼬리줄 수갑 여행 | mm | 150 | 200 | 300 |
| 주전자 전력 | kw | 15 | 22 | 37 |
| 전체 차원 | mm | 5155X1368X1400 | 7100X1600X1550 | 9240x2280x1800 |
| 기계 무게 | 1kg | 7500 | 14000 | 28000 |
