제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: CE，ISO
모델 번호: CA8463
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 50개 세트
제품 이름: |
수동 롤 터닝 선반 기계 CA8463 |
모델: |
CA8463 |
맥스. 스윙지름: |
630 밀리미터 |
맥스. 회전하는 길이: |
3500 밀리미터 |
기능: |
롤 터닝 |
주전동기출력: |
22 kw |
적용: |
금속 작품 |
종류: |
사용 설명서 |
기계 하중: |
1400KG |
색상: |
맞춤형 |
제품 이름: |
수동 롤 터닝 선반 기계 CA8463 |
모델: |
CA8463 |
맥스. 스윙지름: |
630 밀리미터 |
맥스. 회전하는 길이: |
3500 밀리미터 |
기능: |
롤 터닝 |
주전동기출력: |
22 kw |
적용: |
금속 작품 |
종류: |
사용 설명서 |
기계 하중: |
1400KG |
색상: |
맞춤형 |

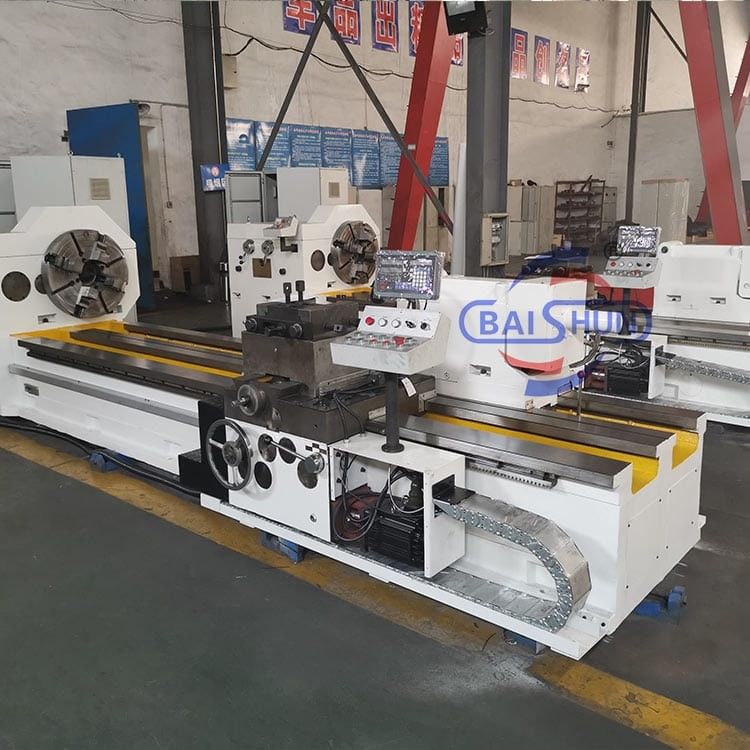

중량 톱니 수평 보편적 수동 롤 턴 톱니 기계 CA8463
This series Professional Roll Turning CNC Lathe Machine can utilize high-speed steel and carbide cutting tools to finish rough or finish turning process for not only the non-ferrous metals like various structure steels, 주사철 및 철, 그러나 또한 외부 / 내부 실린더 / 피침 / 구형 표면, 비 금속 재료의 스레드 및 곡선 회전체의 모든 종류의 표면.
This horizontal cnc lathe machine is suitable for high-speed steel and carbide cutting tool to implement coarse and fine stock removing and cutting on the outer cylindrical surface of roller of different materials그것은 또한 다양한 금속 부품의 거칠고 마감 가공에 사용될 수 있습니다.
롤 턴 턴 기계는 턴 및 밀링의 이중 기능으로 하나의 작업에서 부품의 가공을 완료 할 수 있습니다.다수의 클램핑의 필요성을 줄이고 고객들의 전반적인 업무 효율성을 향상시킵니다..
기계의 모든 구성 요소는 FANUC 또는 SIMENS 제어 시스템 / 슈나이더 전기 제어 시스템, 일본 베어링, ABB 모터 & 변속기 박스 / 기어 박스 등과 같은 해외 유명 브랜드로 수입됩니다.우리는 또한 고객의 특별 요청 및 요구에 따라 구성 할 수 있습니다우리의 엔지니어는 다른 작업 조각 특성에 따라 다른 구성을 설계 할 수 있습니다.
1) 그것은 스크루 스레드, 피침 표면, 곡선 표면, 내부 굴착 등을 포함하여 프레싱 및 토닝의 기능을 가지고 있습니다.
2.) 이 톱니바퀴는 주 주력 시스템으로 주파수 제어 시스템을 채택; 주파수 제어 모터에 의해 구동, 주축의 속도는 단계없는 속도 조절을 실현,따라서 다른 유형의 작업 조각의 가공에 대한 합리적인 절단 속도 요구 사항을 충족시키기 위해 다른 속도를 갖습니다..
3.) 이 톱니바퀴는 톱니바퀴 침대, 선택형 헤드 스톡, 톱니바퀴, 블레이드 어댑터, 전기 제어 시스템, 윤활 시스템 등으로 구성됩니다.선택적인 헤드 스톡과 꼬리 스톡은 각각 라트 베드의 왼쪽과 오른쪽에 설치됩니다..
4.) 주축은 10 ~ 300r / min 범위에서 단계없는 속도 조절을 실현 할 수 있으며, 주요 스핀드 전면 베어링은 고정도의 이중 줄 실린더 롤러 베어링을 채택합니다.고도의 경직성과 회전 정밀도를 가지고 있으며 조정하기 쉽습니다..
5고직성, 안정성 및 정밀 유지: 모든 주름은 고강도 메한라이트 HT250로 만들어집니다. 특히 무거운 절단에 적합합니다.모든 큰 주름은 응고 및 진동 노화 테스트를 견뎌 내며 내부 스트레스가 제거됩니다., 그래서 전체 정밀도가 크게 향상되고 고 기하학적 정확도로 처리 된 부품이 발견됩니다.
| 주요 매개 변수 | 단위 | CK8450 | CA8463 | CA8480 |
| 최대 회전 지름 | mm | 500 | 630 | 800 |
| 최대 회전 길이 | mm | 2500 | 3500 | 4000 |
| 중앙 높이 | mm | 320 | 380 | 550 |
| 최대. 작업 조각 무게 | 1kg | 3500 | 6500 | 14000 |
| 스핀드 속도 범위 | r/min | 1-112 | 1-75 | 1-31.5 |
| 스핀들 속도의 수 | 16 | 16 | 16 | |
| 최대 절단 힘 | KN | 40 | 60 | 70 |
| 최대. 표면판의 토크 | KN.m | 10 | 25 | 55 |
| 꼬리줄 수갑 여행 | mm | 150 | 200 | 300 |
| 주전자 전력 | kw | 15 | 22 | 37 |
| 전체 차원 | mm | 5155X1368X1400 | 7100X1600X1550 | 9240x2280x1800 |
| 기계 무게 | 1kg | 7500 | 14000 | 28000 |
