제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: TCK40
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 50개 세트
최대 스핀들 속도: |

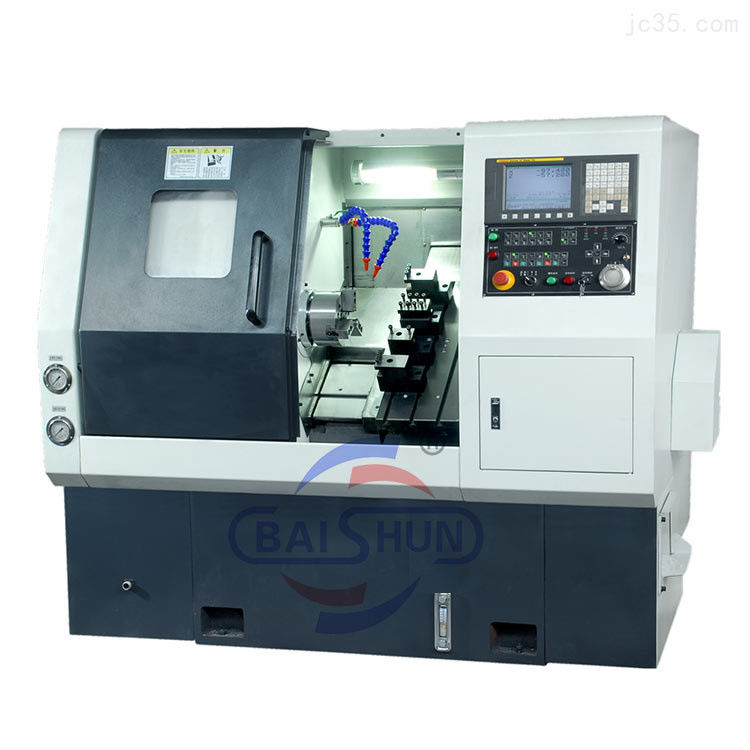

TCK40 슬랜트 베드 CNC 턴 머신 |
침대에 대한 회전 지름 최대: |
540 밀리미터 |
Max. 최대. turning diameter over slide 슬라이드 위의 회전 직경: |
270 밀리미터 |
최대 처리 길이: |
900 밀리미터 |
Ｘ는 이동합니다: |
220 밀리미터 |
Z 여행: |
1000 밀리미터 |
적용 가능한 산업: |
금속 가공 공장 |
정확성: |
고 정밀도 |
색상: |
맞춤형 |
차원: |
3200*1680*2070mm |
최대 스핀들 속도: |
TCK40 슬랜트 베드 CNC 턴 머신 |
침대에 대한 회전 지름 최대: |
540 밀리미터 |
Max. 최대. turning diameter over slide 슬라이드 위의 회전 직경: |
270 밀리미터 |
최대 처리 길이: |
900 밀리미터 |
Ｘ는 이동합니다: |
220 밀리미터 |
Z 여행: |
1000 밀리미터 |
적용 가능한 산업: |
금속 가공 공장 |
정확성: |
고 정밀도 |
색상: |
맞춤형 |
차원: |
3200*1680*2070mm |
TCK 시리즈 CNC lathes는 시장 개발 요구를 충족시키기 위해 우리 회사가 설계하고 생산하는 고품질 제품입니다. 이 기계 도구는 샤프트 및 디스크 부품을 처리 할 수 있습니다, 회전 스레드, 아크, 콘,회전 부품의 내부 및 외부 표면을 처리하고 회전 부품에 효율적이고 대규모 및 고 정밀 처리를 수행합니다.
표준 구성:
-GSK988TA 제어 시스템
-3 턱 8'하이드라믹 턱
-8 스테이션 서보 타워
- 수압 스톡 없이;
선택적 구성:
시멘스 808D, Fanucci-TF, Syntec22TA, 미쓰비시
- 3마리의 10인치 수압 턱;
-12 스테이션 서보 타워
- 수압 스톱;
- 칩 컨베이어;
- 자동 서보 바 피더와 부품 포착기
| 주요 기술 데이터 | 단위 | TCK550 | TCK40-750 | TCK40-1000 | |
| 작업의 범위 | 침대의 최대 회전 지름 | mm | ¥540 | ¥540 | ¥540 |
| 슬라이드의 최대 회전 지름 | mm | ₹270 | ₹270 | ₹270 | |
| 최대 처리 지름 | mm | ¥400 | ¥400 | ¥400 | |
| 최대 처리 길이 | mm | 700 | 700 | 900 | |
| 스핀들 | 최대 스핀드 속도 | r/min | 4000 | 4000 | 4000 |
| 스핀드 류트 | mm | 0.008/300 | 0.008/300 | 0.008/300 | |
| 구멍 직경을 통해 스핀들 | mm | ₹ 65 | ₹ 65 | ₹ 65 | |
| 바 용량 | mm | ¥48 | ¥48 | ¥48 | |
| 수압 턱 | 인치 | 8 | 8 | 8 | |
| 스핀드 모터 파워 | kw | 7.5 | 7.5 | 7.5 | |
| 뇌졸중 | X축 이동 | mm | 220 | 220 | 220 |
| Z축 이동 | mm | 750 | 750 | 1000 | |
| 먹이 | X축 빠르게 이동 | m/min | 20 | 20 | 20 |
| Z축 빠르게 이동 | m/min | 20 | 20 | 20 | |
| 가축을 잘라내는 것 | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| 꼬리류 | 꼬리 주행 | mm | 550/마뉴얼 | 550/마뉴얼 | 800/마뉴얼 |
| 꼬리 주름 수면 | mm | 120/ 수압/ 수동 | |||
| 가이드 | 침대 레일 기울기 각도 | 젠장 | 30 | 30 | 30 |
| 종류 | 라이너 가이드웨이 | 라이너 가이드웨이 | 라이너 가이드웨이 | ||
| 정확성 | 위치 정확성 | mm | 0.016 | 0.016 | 0.016 |
| 반복 가능성 | mm | 0.008 | 0.008 | 0.008 | |
| 다른 것 | 기계 무게 | 1kg | 3800 | 3800 | 4200 |
| 크기 | mm | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
