제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: TCK40
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 50개 세트
최대 스핀들 속도: |
금속 터닝 센터 경사 침대 CNC 선반 기계 |
침대에 대한 회전 지름 최대: |
540 밀리미터 |
Max. 최대. turning diameter over slide 슬라이드 위의 회전 직경: |
270 밀리미터 |
최대 처리 길이: |
700 밀리미터 |
Ｘ는 이동합니다: |
220 밀리미터 |
Z 여행: |
750 밀리미터 |
적용 가능한 산업: |
금속 가공 공장 |
정확성: |
고 정밀도 |
색상: |
맞춤형 |
차원: |
2920*1680*2070mm |
최대 스핀들 속도: |
금속 터닝 센터 경사 침대 CNC 선반 기계 |
침대에 대한 회전 지름 최대: |
540 밀리미터 |
Max. 최대. turning diameter over slide 슬라이드 위의 회전 직경: |
270 밀리미터 |
최대 처리 길이: |
700 밀리미터 |
Ｘ는 이동합니다: |
220 밀리미터 |
Z 여행: |
750 밀리미터 |
적용 가능한 산업: |
금속 가공 공장 |
정확성: |
고 정밀도 |
색상: |
맞춤형 |
차원: |
2920*1680*2070mm |

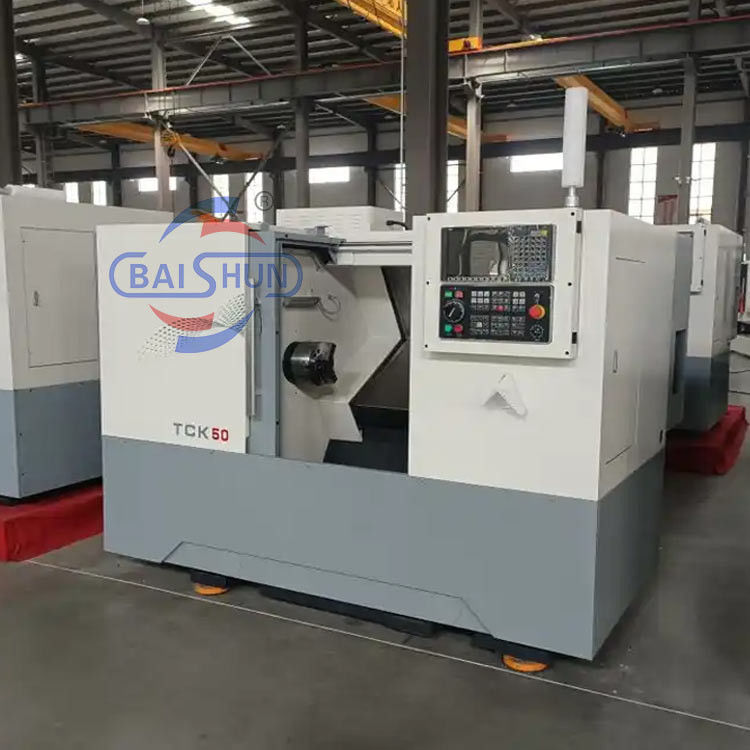

CNC 기울기 베드 턴은 시장 수요와 수년간 수평 CNC 턴 제조에 대한 공장의 광범위한 경험을 바탕으로 설계하고 제작한 고품질 제품입니다.이 기계 도구는 φ360mm의 최대 지름과 가공에 최대 길이 500mm를 가지고우리는 TCK50 시리즈 기계를 새로 설계 된 메인프레임 구조와 신뢰할 수있는 조립 프로세스로 업그레이드했습니다. 안정적인 성능과 혁신적인 인체공학적 디자인으로,TCK50 시리즈는 의심의 여지없이 산업의 선두주자가 될 것입니다이 톱니바퀴는 원자, 디스크, 스레드, 아크, 콘, 그리고 회전 물체의 내부 및 외부 표면 모두를 처리 할 수 있습니다. 우리는 주의 깊게 주 스핀드, 침대,가중 절단 동안 전반적인 안정성을 크게 향상시키기 위해그 결과 외부 원형 표면의 가공 정확도는 IT6에서 IT7 수준에 도달 할 수 있습니다. 이 다재다능한 기계 도구는 특히 효율적이고 대규모,그리고 자동차 산업과 같은 산업에서 회전 부품의 고 정밀 가공, 전기, 베어링, 그리고 수압.
130도 기울기 차체 설계, 전체 기계 베드 구조의 두 번 노화 처리, 높은 경직성 및 정밀 안정성.
2정밀 공 나사 및 선형 안내 레일을 수입하고 H 레벨 가공을 실현하십시오.
3고 정밀 스핀들 단위, 고속 스핀들의 원활한 작동을 보장하는 수압 클램핑 시스템.
4선형 갱 도구 프레임 구조, 좋은 반복성, 높은 전체 효율성
5맑은 내부 공간, 긴 스트로크, 범위의 업그레이드
6- 내장 후쪽 자동 칩 컨베이어 구조, 여러 온라인 자동 생산 라인의 변환은 더 합리적입니다.
| 주요 기술 데이터 | 단위 | TCK550 | TCK40-750 | TCK40-1000 | |
| 작업의 범위 | 침대의 최대 회전 지름 | mm | ¥540 | ¥540 | ¥540 |
| 슬라이드의 최대 회전 지름 | mm | ₹270 | ₹270 | ₹270 | |
| 최대 처리 지름 | mm | ¥400 | ¥400 | ¥400 | |
| 최대 처리 길이 | mm | 700 | 700 | 900 | |
| 스핀들 | 최대 스핀드 속도 | r/min | 4000 | 4000 | 4000 |
| 스핀드 류트 | mm | 0.008/300 | 0.008/300 | 0.008/300 | |
| 구멍 직경을 통해 스핀들 | mm | ₹ 65 | ₹ 65 | ₹ 65 | |
| 바 용량 | mm | ¥48 | ¥48 | ¥48 | |
| 수압 턱 | 인치 | 8 | 8 | 8 | |
| 스핀드 모터 파워 | kw | 7.5 | 7.5 | 7.5 | |
| 뇌졸중 | X축 이동 | mm | 220 | 220 | 220 |
| Z축 이동 | mm | 750 | 750 | 1000 | |
| 먹이 | X축 빠르게 이동 | m/min | 20 | 20 | 20 |
| Z축 빠르게 이동 | m/min | 20 | 20 | 20 | |
| 가축을 잘라내는 것 | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| 꼬리류 | 꼬리 주행 | mm | 550/마뉴얼 | 550/마뉴얼 | 800/마뉴얼 |
| 꼬리 주름 수면 | mm | 120/ 수압/ 수동 | |||
| 가이드 | 침대 레일 기울기 각도 | 젠장 | 30 | 30 | 30 |
| 종류 | 라이너 가이드웨이 | 라이너 가이드웨이 | 라이너 가이드웨이 | ||
| 정확성 | 위치 정확성 | mm | 0.016 | 0.016 | 0.016 |
| 반복 가능성 | mm | 0.008 | 0.008 | 0.008 | |
| 다른 것 | 기계 무게 | 1kg | 3800 | 3800 | 4200 |
| 크기 | mm | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
