제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: B5040
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 20일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 150개 세트 / 세트
제품 이름: |
맞춤형 금속 슬롯 머신 B5040 |
모델: |
B5040 |
Max. 최대. stroke of ram 숫양의 뇌졸중: |
400 밀리미터 |
램 최대 슬롯 길이: |
500 밀리미터 |
기능: |
금속 슬로팅 |
소음: |
4KW |
핵심 단어: |
금속 슬롯 머신 |
색상: |
녹색 |
무게: |
3700 킬로그램 |
차원: |
2290*1525*2485mm |
제품 이름: |
맞춤형 금속 슬롯 머신 B5040 |
모델: |
B5040 |
Max. 최대. stroke of ram 숫양의 뇌졸중: |
400 밀리미터 |
램 최대 슬롯 길이: |
500 밀리미터 |
기능: |
금속 슬로팅 |
소음: |
4KW |
핵심 단어: |
금속 슬롯 머신 |
색상: |
녹색 |
무게: |
3700 킬로그램 |
차원: |
2290*1525*2485mm |

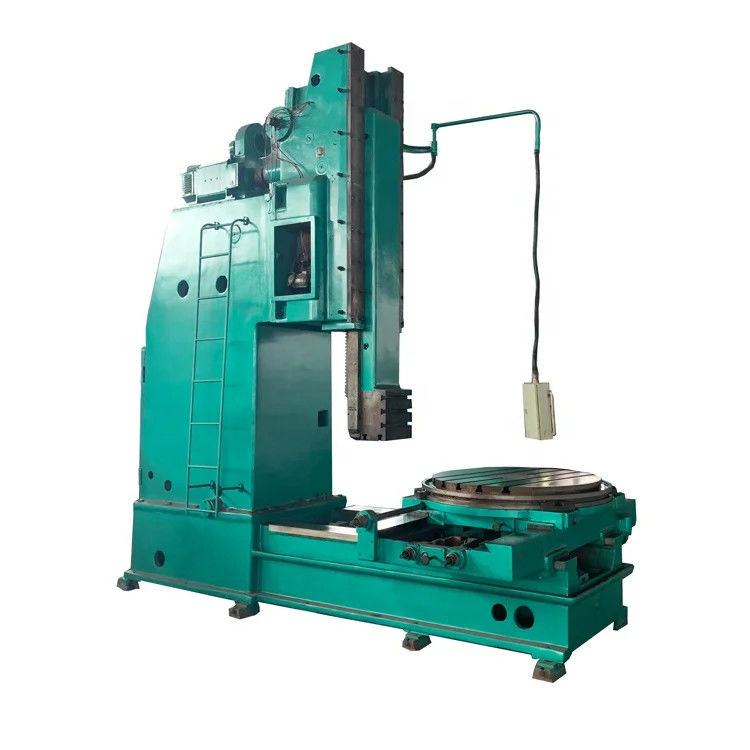

무거운 직무 수직 모양 기계 사용자 정의 가능한 금속 슬롯 머신 B5040
기계 설명
금속 슬로팅 기계는 작업 조각에 굴곡 또는 슬롯을 만드는 데 사용되는 전문 도구입니다. 프로세스 동안 작업 조각은 경로, 옆으로 움직이고,또는 입력 도구가 원하는 슬롯을 잘라내기 위해 위아래로 회전하는 동안 작업 테이블에 회전이 유형의 기계 도구는 슬로팅 도구의 수직 회전 움직임을 사용하여 키웨이와 구멍을 만드는 선형 운동 메커니즘을 사용합니다.
플래너와 마찬가지로 슬래팅 머신도 단편 도구 (슬래팅 도구) 를 사용하여 작업 부품을 절단합니다. 그러나 플래너는 수평 레이아웃을 가지고 있으며 슬래팅 머신은 수직 레이아웃을 가지고 있습니다.슬롯 머신 은 높은 생산성 과 정확성 으로 유명 합니다, 단일 및 소량 생산에서 내부 키웨이 또는 스플라인 구멍을 처리하기에 적합합니다. 그들은 또한 평면, 정사각형 또는 다각형 구멍을 만드는 데 사용할 수 있습니다.
수직 금속 슬로팅 기계의 장점
1기계 도구의 작업 테이블은 세 가지 다른 방향 (상단, 수평 및 회전) 에 의해 제공됩니다. 따라서 작업 객체는 한 번 클램핑을 통해 이동합니다.여러 표면 기계 도구 가공.
2- 가동용 기둥을 가동하고 작업 테이블을 위한 기압식 공급 장치
3슬라이딩 베개는 각 스트로크에서 동일한 속도를 가지고 있으며, ram과 작업 테이블의 이동 속도는 지속적으로 조정 될 수 있습니다.
4. 수압 제어 테이블은 기름 역전 메커니즘을 위해 램 전환 오일을 가지고 있습니다, 수압 및 수동 공급 외장 외에도, 심지어는 단일 모터 드라이브 수직,수평 및 회전 빠른 이동.
5. 하이드럴 기기를 사용 하 여 슬로팅 머신, 작업이 끝나면 다시 돌리는 즉각적인 기기를 사용 하 여, 따라서 기계적 슬로팅 머신보다 더 나은 드럼 바퀴 기기를 사용 합니다.
기계 설명:
| 사양 | 단위 | B5020 | B5032 | B5040 |
| 최대 RAM 도동 | mm | 220 | 340 | 400 |
| 램 최대 슬롯 길이 | mm | 200 | 320 | 500 |
| 램 모션 주파수 | 시간/분 | 32.50.80.125 | 20.32.50.80 | 20.32.50.80 |
| 램 기울기 각 | ° | 0-8 | 0-8 | 0-8 |
| 램 수직 조정 거리 | mm | 230 | 315 | 315 |
| 앞팔 침대 사이의 거리에 절단 머리의 베어링 표면 | mm | 485 | 600 | 630 |
| 테이블 직경 | mm | 500 | 630 | 630 |
| 슬라이딩 프레임의 아래쪽 끝에서 작업 테이블 사이의 거리 | mm | 320 | 490 | 600 |
| 작업 테이블의 최대 길쭉한 이동 거리 | mm | 500 | 630 | 690 |
| 작업 테이블의 가로 이동 거리는 최대 | mm | 500 | 560 | 620 |
| 테이블 최대 회전 각도 | ° | 360 | 360 | 560 |
| 수직 및 수평 테이블 전력 공급 범위 | mm | 0.08-121 | 0.08-121 | 0.08-121 |
| 테이블 회전식 공급 범위 | mm | 0.052-0.783 | 0.052-0.783 | 0.052-0.783 |
| 모터 전력 | kw | 3 | 4 | 4 |
| 모터 속도 | r/min | 1430 | 960 | 960 |
| 기계 무게 | 1kg | 2200 | 3000 | 3700 |
| 윤곽 차원 | mm | 1916*1305*1995 | 2261*1495*2245 |
2290*1525*2485 |
기계 사진
