제품 상세정보
원래 장소: 중국
브랜드 이름: Baishun
인증: ISO CE
모델 번호: B5040
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 20일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 150개 세트 / 세트
제품 이름: |
금속 작업용 슬로팅 머신 |
비디오 출입 검사: |
제공 |
핵심 부품에 대한 보증: |
1년 |
조건: |
새로운 |
전압: |
380v/50hz 또는 고객의 요구에 따라 |
보증: |
1년 |
핵심 판매 요소: |
자동 |
전원 (kW): |
4 |
체중 (킬로그램): |
2200 킬로그램 |
색상: |
당신의 요구된 것으로서 |
제품 이름: |
금속 작업용 슬로팅 머신 |
비디오 출입 검사: |
제공 |
핵심 부품에 대한 보증: |
1년 |
조건: |
새로운 |
전압: |
380v/50hz 또는 고객의 요구에 따라 |
보증: |
1년 |
핵심 판매 요소: |
자동 |
전원 (kW): |
4 |
체중 (킬로그램): |
2200 킬로그램 |
색상: |
당신의 요구된 것으로서 |
B5040 금속 작업용 직구 절단 수직 금속 슬로팅 기계
금속 슬로팅 기계 도구는 작업 조각에 굴레를 처리하는 데 사용됩니다. 처리 과정에서 작업 테이블에 작업 조각은 길쭉, 옆 또는 회전 움직임을 수행합니다.그리고 삽입 도구는 작업 부품을 슬롯을 위해 위아래로 회전선형 운동 기계 도구는 슬롯 도구의 수직 회전 움직임을 사용하여 키웨이와 구멍을 슬롯합니다. 슬롯 기계는 플랜터와 마찬가지로,또한 단편 도구 (슬팅 도구) 를 사용하여 작업 부품을 절단합니다., 그러나 플레너는 수평 배열이고 슬롯머신은 수직 배열입니다. 슬롯머신은 높은 생산성과 정확성을 가지고 있습니다.그들은 주로 단일 또는 작은 팩 생산에서 내부 키웨이 또는 스플라인 구멍을 처리하는 데 사용됩니다.그들은 또한 평면, 정사각형 또는 다각형 구멍 등을 처리 할 수 있습니다.
6. 슬로팅 기계는 평평하고 형성 표면 키웨이를 슬로팅하는 데 사용됩니다
7그것은 작은 대량 생산의 단일 조각 둘 다에 적합합니다
8. 슬로팅 기계의 주요 전송 메커니즘은 비의 교차 운동으로 캔크 기어 회전 움직임을 변환하는 데 사용됩니다
9기계의 작업 테이블은 수직, 가로 및 회전 공급을 자동으로 (D 타입 모델만) 또는 수동으로 설계되었습니다.
10. 작업 테이블에 문제가 발생했을 때 자동으로 중지
제품 주요 기술 매개 변수:
| 사양 | 단위 | B5020 | B5032 | B5040 |
| 최대 RAM 도동 | mm | 220 | 340 | 400 |
| 램 최대 슬롯 길이 | mm | 200 | 320 | 500 |
| 램 모션 주파수 | 시간/분 | 32.50.80.125 | 20.32.50.80 | 7500 |
| 램 기울기 각 | ° | 0-8 | 0-8 | 20.32.50.80 |
| 램 수직 조정 거리 | mm | 230 | 315 | 315 |
| 앞팔 침대 사이의 거리에 절단 머리의 베어링 표면 | mm | 485 | 600 | 0-8 |
| 테이블 직경 | mm | 500 | 630 | 25x40 |
| 슬라이딩 프레임의 아래쪽 끝에서 작업 테이블 사이의 거리 | mm | 320 | 490 | 630 |
| 작업 테이블의 최대 길쭉한 이동 거리 | mm | 500 | 630 | 600 |
| 작업 테이블의 가로 이동 거리는 최대 | mm | 500 | 560 | 690 |
| 테이블 최대 회전 각도 | ° | 360 | 360 | 620 |
| 수직 및 수평 테이블 전력 공급 범위 | mm | 0.08-121 | 0.08-121 | 560 |
| 테이블 회전식 공급 범위 | mm | 0.052-0.783 | 0.052-0.783 | 0.08-121 |
| 모터 전력 | kw | 3 | 4 | 4 |
| 모터 속도 | r/min | 1430 | 960 | 960 |
| 기계 무게 | 1kg | 2200 | 3000 | 3700 |
| 윤곽 차원 | mm | 1916*1305*1995 | 2261*1495*2245 | 2290*1525*2485 |

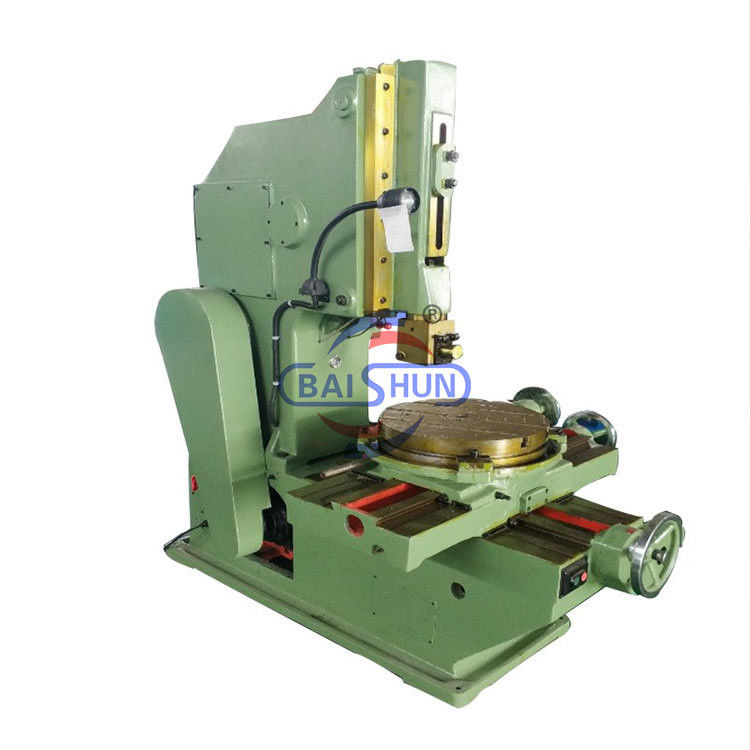

기계 사진
