제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: Y3150
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: Exported standard package 수출된 표준 패키지
gear hobbing machine 기어 호빙 머신
배달 시간: 55 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 50개 세트 / 세트
CNC 또는 전혀: |
일반 |
조건: |
새로운 |
종류: |
호빙 머신 |
비디오 출입 검사: |
제공 |
기계 시험 보고: |
제공 |
판매 유형: |
뜨거운 제품 2023년 |
핵심 부품에 대한 보증: |
1년 |
핵심 구성 요소: |
기구 |
전압: |
380V/50HZ |
크기 (L*W*H): |
2440 x 1370 x 1800mm |
보증: |
1년 12개월 |
핵심 판매 요소: |
경쟁력있는 가격 |
체중 (킬로그램): |
45000 |
전원 (kW): |
4.75 |
적용 가능한 산업: |
건축 자재 상점, 제조 공장, 기계 수리 공장, 건설 공사, 에너지 및 광업, 공작 기계 작업장 |
전시실 위치: |
브라질, 페루, 인도네시아, 멕시코, 러시아, 칠레 |
제품 이름: |
호빙 머신 |
색상: |
하얗 또는 고객의 요구조건으로서 |
키워드: |
소형 기어 호빙 머신 |
최대 가공 폭: |
250 밀리미터 |
모터 전력: |
6.45 kw |
최대 공작물 직경: |
500 밀리미터 |
판매 후 서비스 제공: |
해외로 기계류를 서비스할 수 있는 엔지니어들 |
기계 사이즈: |
2440 x 1370 x 1800mm |
무게: |
4500 킬로그램 |
항구: |
중국 칭다오 포트 또는 고객의 요구 사항 |
CNC 또는 전혀: |
일반 |
조건: |
새로운 |
종류: |
호빙 머신 |
비디오 출입 검사: |
제공 |
기계 시험 보고: |
제공 |
판매 유형: |
뜨거운 제품 2023년 |
핵심 부품에 대한 보증: |
1년 |
핵심 구성 요소: |
기구 |
전압: |
380V/50HZ |
크기 (L*W*H): |
2440 x 1370 x 1800mm |
보증: |
1년 12개월 |
핵심 판매 요소: |
경쟁력있는 가격 |
체중 (킬로그램): |
45000 |
전원 (kW): |
4.75 |
적용 가능한 산업: |
건축 자재 상점, 제조 공장, 기계 수리 공장, 건설 공사, 에너지 및 광업, 공작 기계 작업장 |
전시실 위치: |
브라질, 페루, 인도네시아, 멕시코, 러시아, 칠레 |
제품 이름: |
호빙 머신 |
색상: |
하얗 또는 고객의 요구조건으로서 |
키워드: |
소형 기어 호빙 머신 |
최대 가공 폭: |
250 밀리미터 |
모터 전력: |
6.45 kw |
최대 공작물 직경: |
500 밀리미터 |
판매 후 서비스 제공: |
해외로 기계류를 서비스할 수 있는 엔지니어들 |
기계 사이즈: |
2440 x 1370 x 1800mm |
무게: |
4500 킬로그램 |
항구: |
중국 칭다오 포트 또는 고객의 요구 사항 |

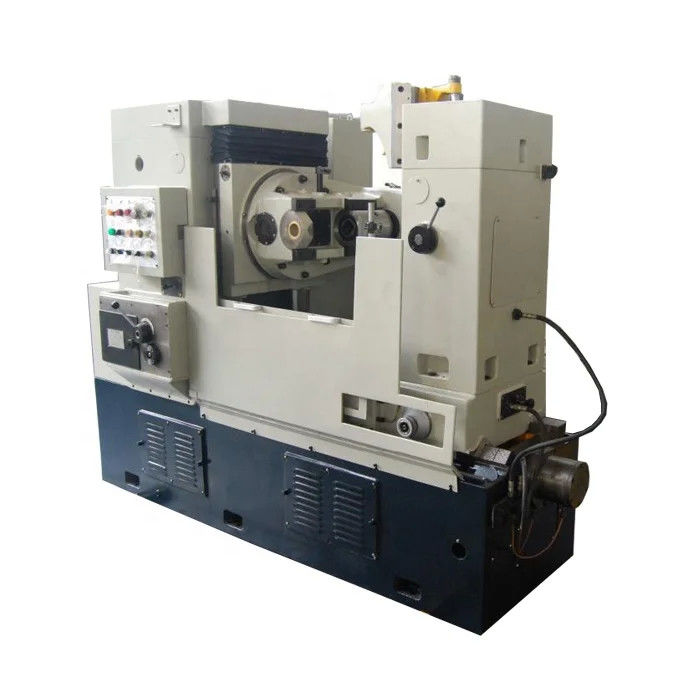

새로운 브랜드 고 정밀 8mm 모듈스 수동 유니버설 기어 호빙 머신
Y3180/Y3150 시리즈의 변속기 hobbing 기계는 수직 기둥에 의해 고정되어 있으며 수평으로 움직이는 작업 테이블의 전통적인 레이아웃을 채택하고 있으며, 실린더형 변속기를 처리하기에 적합합니다.소량으로 만든 톱니바퀴와 짧은 스플라인 셰프트, 패키지 또는 단일 작업 조각으로 기계는 다음과 같은 특성을 가지고 있습니다:
1- 수직 기둥의 높이가 높고 도중이 증가합니다.수직 기둥은 더 큰 치아 너비의 처리를 허용하기 위해 더 높게 만들어집니다 (동종 Y3180/Y3150보다 머리 슬라이드에서 180/130mm 더 많은 축적 스트로크).
2절단 도구의 서비스 수명은 전기 도구 점프로 증가합니다. 가장 긴 스트로크는 180mm에 도달합니다. 이러한 전기 도구 점프는 더 긴 hob를 필요로하며 hob의 수명을 크게 증가시킵니다.
3고 정밀 및 긴 사용 기간: 기계는 5등급 이상의 고 정밀의 벌레 기어를 채택하고 고 경직 저항의 청동 합금 물질을 사용합니다.긴 사용 기간과 안정적인 정확성을 가능하게 합니다..
4더 높은 도구 속도가 허용됩니다: 롤링 베어링은 도구의 더 큰 회전 속도를 허용하기 위해 톱니줄을 따라 전통적인 베어링을 대체합니다.
5역반응 균형 실린더는 도구 기둥이 축 방향으로 움직일 때 관여하여 리드 스크루 사이의 공간을 효과적으로 줄이고 진동을 제거합니다.
6편리한 수압 구동 구조는 절단 시간뿐만 아니라 절단 도구를 사용하는 시간을 줄입니다.
7작은 기둥 꼬리 스톡의 외부 지원은 힌지 구조를 채택하고 외부로 쉽게 열 수 있으며, 더 큰 지름의 구성 요소를 매달기 편리합니다 ((Y3180).
기어 호빙 머신 기술 데이터:
|
임기 |
Y3150 |
Y3180 |
|
|
작업 조각의 최대 직경 (뒤쪽 기둥 없이/뒤쪽 기둥과 함께) mm |
500/500 |
800/550 |
|
|
최대 모듈스 mm |
8/6 |
10/8 |
|
|
최대 가공 너비 mm |
350 |
500 |
|
|
최저 톱니 톱니 톱니 톱니 (Z/K) |
5 |
7 |
|
|
수직 방향으로 운반되는 차량의 최대 이동량 mm |
430 |
530 |
|
|
회전 굽기 기기의 최대 나선 각도 |
±45° |
±45° |
|
|
절단기와 작업 테이블 면 사이의 거리 mm |
235~665 |
235~765 |
|
|
스핀드 테이퍼 |
MT.5 |
MT.5 |
|
|
절단기의 최대 크기 mm |
Φ160×180 |
Φ160×180 |
|
|
절단기의 최대 축 이동 mm |
|
180 |
|
|
변동 가능한 톱니 톱니 톱니의 지름 mm |
22,27,32 |
27,32,40 |
|
|
작업 테이블의 중심에서 작업 테이블의 중심까지의 거리는 mm |
30~330 |
50~550 |
|
|
작업 테이블의 빠른 이동 속도 mm |
50 |
50 |
|
|
작업 테이블의 외부 지름/공개 지름 mm |
510/80 |
650/80 |
|
|
스핀드 속도 단계 |
9 |
8 |
|
|
스핀드 속도 범위 rpm |
40~250 |
40~200 |
|
|
축식 범위 mm/rev |
12단계 0.4~4 |
12단계 0.4~4 |
|
|
주동기 동시속도의 전력 kw/rpm |
4/1500 |
5.5/1500 |
|
|
빠른 축 모터 동기 속도 kW/rpm의 전력 |
1.1/1500 |
||
|
빠른 작업 테이블 모터의 동시 속도 kW/rpm |
1.1/1000 |
1.1/1000 |
|
|
펌프 모터의 동시 속도 kW/rpm |
4500 |
5800 |
|
|
순중량 kg |
4500 |
5800 |
|
|
전체 크기 mm |
2440×1270×1920 |
2765 × 1420 × 2030 |
|
자세한 설명:
주사기 부품
지불 조건
우리는 보통 T/T, L/C를 사용합니다.
T/T:T/T 30% 사전, 잔액은 배달 전에 검사 후 지불
배달 전에, 우리는 당신이 완성 된 기계의 사진을 보낼 것입니다 그리고 검사 위해 우리의 공장으로 오기를 환영합니다
포장 방법
FCL&LCL 수출 표준 20/40피트 컨테이너
FCL:해양용 패키지, 기계는 컨테이너에 고정되어 있으며 예비 부품은 나무 상자에 포장됩니다.
선박
MSK/MSC/APL/EMC/PIL 등등
보증
착용 부품을 제외한 정상 사용시 12개월
1. 24 몇 시간 후 판매 서비스E-우편 또는P아가씨
2. 100%r응답률
3.해외에서 서비스를 받을 수 있는 엔지니어들
4. OEMs서비스이사용 가능
5보증: 12 개월, 보증 기간을 초과, 모든 예비 부품공장가격.
