제품 상세정보
원래 장소: 중국
브랜드 이름: Baishun
인증: ISO
모델 번호: CW61160
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 근무일 기준 70일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 20개 세트 / 세트
이름: |
중국 수평 보편적 중공 금속 톱니판 판매 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
10000 밀리미터 |
가늘고 긴 속도(r.p.m)의 범위: |
2~200회속 |
기계가공 능력: |
무거운 짐 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
1100 |
맥스. 거꾸로 된 길이 (밀리미터): |
10000 밀리미터 |
스핀들 모터 전원(kW): |
22 kw |
체중 (킬로그램): |
15000 KG |
자동 등급: |
사용 설명서 |
주축 구경: |
105 밀리미터 |
맥스. 스윙지름 (밀리미터): |
2000 밀리미터 |
이름: |
중국 수평 보편적 중공 금속 톱니판 판매 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
10000 밀리미터 |
가늘고 긴 속도(r.p.m)의 범위: |
2~200회속 |
기계가공 능력: |
무거운 짐 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
1100 |
맥스. 거꾸로 된 길이 (밀리미터): |
10000 밀리미터 |
스핀들 모터 전원(kW): |
22 kw |
체중 (킬로그램): |
15000 KG |
자동 등급: |
사용 설명서 |
주축 구경: |
105 밀리미터 |
맥스. 스윙지름 (밀리미터): |
2000 밀리미터 |

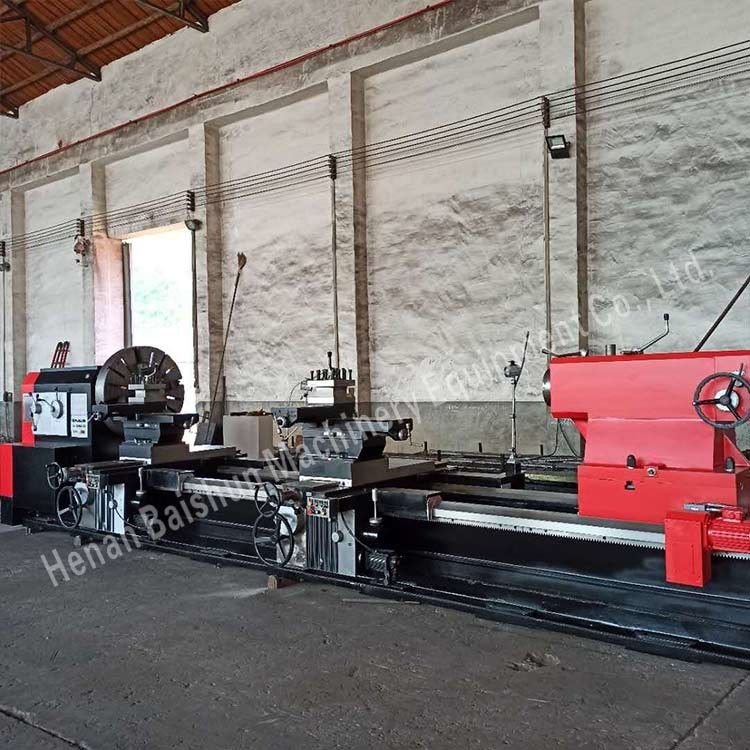

중국 고 정밀 수평 보편적 중공 금속 턴트 가격
기계 설명:
중용 수평 톱니 기계는 최신 국가 정밀 표준을 준수하여 국제적으로 진보 된 방법과 제조 기술을 사용하여 설계되었습니다.자동 제어, 수압 제어, 그리고 현대 기계 설계 여러 학과와 정밀 제조 기술의 범주에서.
1.Bed 고품질 회색 주사철을 사용 하 여 樹脂 모래 鋳造에 의해 만들어집니다, 그리고 밀폐 모래 구조를 사용 하 여,고주파 진압 및 밀링 기술을 사용하여침대의 위 너비는 1600mm입니다. 아래쪽 칩 모드를 사용하는 칩.
2두 개의 점에 의해 지지 스핀들, 정밀 스핀들 로어링을 가진 베어링, 고주파 소화 및 가공을 위한 밀링 프로세스를 거쳐 전송 기어,그리고 치아 상단 절단 기술, 스핀들 박스는 윤활을 위해 강력한 기름을 사용, 앞 스핀들 폐쇄 기관의 신뢰할 수 있는 미궁을 사용, 효과적으로 기름 유출과 외래 물체를 방지 할 수 있습니다.
3주전기 및 변속기 메커니즘 사이에 DC 모터로 구동되는 스핀들 회전으로 연결된 유연한 결합 시스템, 그것은 좋은 기계적 특성을 가지고 있습니다.
4꼬리 스톡은 상부 몸과 하부 몸으로 구성되어 있습니다. 상부 몸에는 꼬리 스톡 스핀드와 스핀드 중앙 라인 조정 장치가 장착되어 있습니다.체제 아래는 꼬리 스톡 빠른 이동 메커니즘과 잠금 메커니즘을 갖추고 있습니다. 꼬리 스톡 수갑은 내장 된 상위 구조를 채택합니다. 수갑 빠른 전환 및 꼬리 스톱 수갑 빠른 이동 메커니즘은 별도의 모터 드라이브에 의해 구동됩니다.
5압력판 홀더를 사용하는 타워는 큰 캐리, 크로스 슬라이드 및 상단 칼 블록으로 세 부분으로 나뉘어져 있으며 높은 강도, 높은 경직성 및 기타 특성을 가지고 있습니다.중량 절단용으로 적합합니다..
6연장 단위 철도 페이스트 진 주황 구리판 방법, 선두와 седло 도구 운반자 연결, 자동차를 어떤 콩을 잘라.
7두 축 슬라이딩 구조를위한 공급 상자, 다양한 공급의 변환을 달성 할 수 있습니다.
8.수압 시스템을 사용 하 여 수압 실린더를 제어, 스핀 들 박스 기어 자동 전환 및 강제 윤활, 시스템은 안정적으로 작동, 편리한 유지.
기계 사양:
| 기술 항목 모델 |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| 침대에 대한 스윙 지름 | 630mm | 800mm | 800mm | 1100mm | 1250mm | 1250mm | 1600mm | 1600mm | 2000mm | 2500mm | |||
| 휠체어/횡단 슬라이드 위의 스윙 지름 | 350mm | 480mm | 480mm | 800mm | 920mm | 860mm | 1200mm | 1200mm | 1600mm | 2100mm | |||
| 틈/세달 위에 있는 스윙 지름 | CW6163- 틈이 없어요 |
CW6180Q- 틈이 없어요 |
CW6180B- 틈이 없어요 |
CW61110Q... 틈이 없어요 |
CW61125Q - 간격이 없습니다. | 틈이 없어요 |
|||||||
| CW6263- 800mm |
CW6280Q- 1000mm |
CW6280B 1000mm |
CW62110Q... 1300mm |
CW62125Q-1500mm | |||||||||
| 최대. 작업 조각의 길이 | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| 최대. 작업 조각 무게 | 2톤 | 2톤 | 2.5톤 | 2.5톤 | 2.5톤 | 6톤 | 6톤 | 16톤 | 16톤 | 16톤 | |||
| 스핀드 구멍 지름 | 105mm | 105mm | 105mm | 105mm | 105mm | 130mm | 130mm | 130mm | 130mm | 130mm | |||
| 가이드 레일 너비 | 550mm | 550mm | 600mm | 600mm | 600mm | 755mm | 755mm | 1100mm | 1100mm | 1100mm | |||
| 주전자 전력 | 11kw | 11kw | 11kw | 11kw | 11kw | 22kw | 22kw | 22kw | 22kw | 22kw | |||
