제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: Baishun
인증: ISO
모델 번호: CW6180B
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 65 근무일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 20개 세트 / 세트
이름: |
CW61 시리즈 헤비 듀티 범용 금속 수평 선반 기계 Torno |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
10000 밀리미터 |
가늘고 긴 속도(r.p.m)의 범위: |
4.8 - 640 r.p.m |
기계가공 능력: |
무거운 짐 |
베드 (밀리미터)의 폭: |
600 |
맥스. 거꾸로 된 길이 (밀리미터): |
10000 밀리미터 |
종류: |
수평식 |
스핀들 모터 전원(kW): |
11 kw |
전압: |
380V, 50HZ, 3PHASE |
체중 (킬로그램): |
9000 KG |
주축 구경: |
105 밀리미터 |
맥스. 스윙지름 (밀리미터): |
800 밀리미터 |
이름: |
CW61 시리즈 헤비 듀티 범용 금속 수평 선반 기계 Torno |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
10000 밀리미터 |
가늘고 긴 속도(r.p.m)의 범위: |
4.8 - 640 r.p.m |
기계가공 능력: |
무거운 짐 |
베드 (밀리미터)의 폭: |
600 |
맥스. 거꾸로 된 길이 (밀리미터): |
10000 밀리미터 |
종류: |
수평식 |
스핀들 모터 전원(kW): |
11 kw |
전압: |
380V, 50HZ, 3PHASE |
체중 (킬로그램): |
9000 KG |
주축 구경: |
105 밀리미터 |
맥스. 스윙지름 (밀리미터): |
800 밀리미터 |
CW61 시리즈 중량 보편적 금속 수평 톱니 기계 토노
CW6150, CW6163, CW61100, CW61125 및 CW61160의 무거운 용량 턴은 철강 및 철강 작업 부품을 회전하거나 가공하는 데 적합하며 중형에서 큰 비철 금속 부품을 가공합니다.그들은 외부 실린더 표면 회전 수행 할 수 있습니다, 내부 구멍 및 끝면 회전, 및 다양한 내부 및 외부 메트릭, 인치, 모듈 및 지름 피치 스레드. 상단 슬라이드는 짧은 톱을 회전하는 데 독립적으로 사용할 수 있습니다.이 톱니가 높은 힘을 자랑합니다., 높은 경직성, 그리고 많은 회전 속도, 그들을 고속과 강한 힘 회전 작업에 이상적입니다.
1.Bed 고품질 회색 주사철을 사용 하 여 樹脂 모래 鋳造에 의해 만들어집니다, 그리고 밀폐 모래 구조를 사용 하 여,고주파 진압 및 밀링 기술을 사용하여침대의 위 너비는 1600mm입니다. 아래쪽 칩 모드를 사용하는 칩.
2두 개의 점에 의해 지지 스핀들, 정밀 스핀들 로어링을 가진 베어링, 고주파 소화 및 가공을 위한 밀링 프로세스를 거쳐 전송 기어,그리고 치아 상단 절단 기술, 스핀들 박스는 윤활을 위해 강력한 기름을 사용, 앞 스핀들 폐쇄 기관의 신뢰할 수 있는 미궁을 사용, 효과적으로 기름 유출과 외래 물체를 방지 할 수 있습니다.
3주전기 및 변속기 메커니즘 사이에 DC 모터로 구동되는 스핀들 회전으로 연결된 유연한 결합 시스템, 그것은 좋은 기계적 특성을 가지고 있습니다.
4꼬리 스톡은 상부 몸과 하부 몸으로 구성되어 있습니다. 상부 몸에는 꼬리 스톡 스핀드와 스핀드 중앙 라인 조정 장치가 장착되어 있습니다.체제 아래는 꼬리 스톡 빠른 이동 메커니즘과 잠금 메커니즘을 갖추고 있습니다. 꼬리 스톡 수갑은 내장 된 상위 구조를 채택합니다. 수갑 빠른 전환 및 꼬리 스톱 수갑 빠른 이동 메커니즘은 별도의 모터 드라이브에 의해 구동됩니다.
5압력판 홀더를 사용하는 타워는 큰 캐리, 크로스 슬라이드 및 상단 칼 블록으로 세 부분으로 나뉘어져 있으며 높은 강도, 높은 경직성 및 기타 특성을 가지고 있습니다.중량 절단용으로 적합합니다..
6연장 단위 철도 페이스트 진 주황 구리판 방법, 선두와 седло 도구 운반자 연결, 자동차를 어떤 콩을 잘라.
기계 사양
| 기술 항목 모델 |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| 침대에 대한 스윙 지름 | 630mm | 800mm | 800mm | 1100mm | 1250mm | 1250mm | 1600mm | 1600mm | 2000mm | 2500mm | |||
| 휠체어/횡단 슬라이드 위의 스윙 지름 | 350mm | 480mm | 480mm | 800mm | 920mm | 860mm | 1200mm | 1200mm | 1600mm | 2100mm | |||
| 틈/세달 위에 있는 스윙 지름 | CW6163- 틈이 없어요 |
CW6180Q- 틈이 없어요 |
CW6180B- 틈이 없어요 |
CW61110Q... 틈이 없어요 |
CW61125Q - 간격이 없습니다. | 틈이 없어요 |
|||||||
| CW6263- 800mm |
CW6280Q- 1000mm |
CW6280B 1000mm |
CW62110Q... 1300mm |
CW62125Q-1500mm | |||||||||
| 최대. 작업 조각의 길이 | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| 최대. 작업 조각 무게 | 2톤 | 2톤 | 2.5톤 | 2.5톤 | 2.5톤 | 6톤 | 6톤 | 16톤 | 16톤 | 16톤 | |||
| 스핀드 구멍 지름 | 105mm | 105mm | 105mm | 105mm | 105mm | 130mm | 130mm | 130mm | 130mm | 130mm | |||
| 가이드 레일 너비 | 550mm | 550mm | 600mm | 600mm | 600mm | 755mm | 755mm | 1100mm | 1100mm | 1100mm | |||
| 주전자 전력 | 11kw | 11kw | 11kw | 11kw | 11kw | 22kw | 22kw | 22kw | 22kw | 22kw | |||

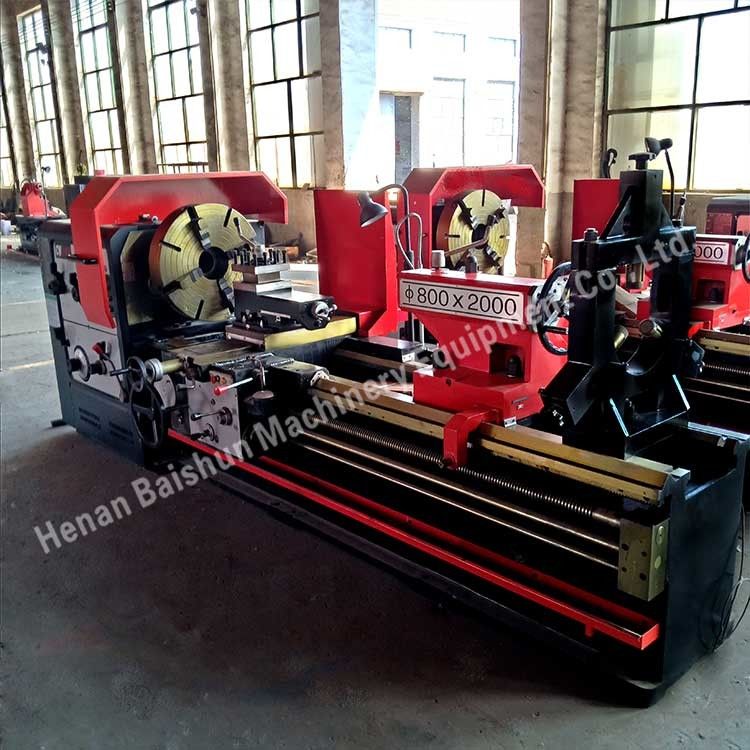

기계 사진
