제품 상세정보
원래 장소: 중국
브랜드 이름: Baishun
인증: ISO
모델 번호: CW61160
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 55 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 20개 세트 / 세트
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
10000 밀리미터 |
가늘고 긴 속도(r.p.m)의 범위: |
2~200회속 |
기계가공 능력: |
무거운 짐 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
750 |
종류: |
수평식 |
스핀들 모터 전원(kW): |
22 kw |
전압: |
380V, 50HZ, 3PHASE |
체중 (킬로그램): |
15000 KG |
이름: |
CW61160B 수동 중량 수평 기계 회전 톱니 기계 |
주축 구경: |
105 밀리미터 |
맥스. 스윙지름 (밀리미터): |
1600 밀리미터 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
10000 밀리미터 |
가늘고 긴 속도(r.p.m)의 범위: |
2~200회속 |
기계가공 능력: |
무거운 짐 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
750 |
종류: |
수평식 |
스핀들 모터 전원(kW): |
22 kw |
전압: |
380V, 50HZ, 3PHASE |
체중 (킬로그램): |
15000 KG |
이름: |
CW61160B 수동 중량 수평 기계 회전 톱니 기계 |
주축 구경: |
105 밀리미터 |
맥스. 스윙지름 (밀리미터): |
1600 밀리미터 |

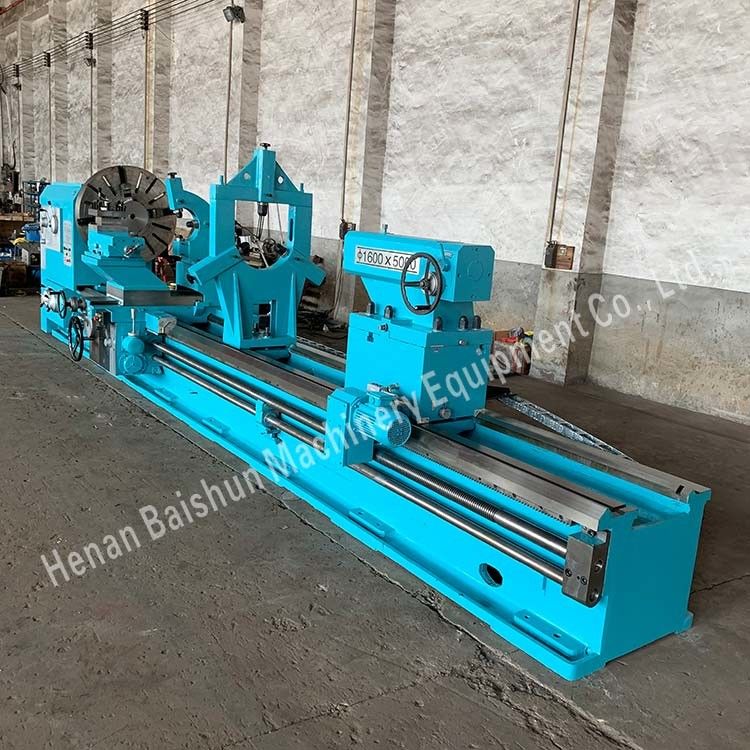

CW61160B 수동 중량 기계 회전 수평 톱니 기계
보편적인 수평 턴 머신 도입:
1이 기계는 주름, 강철 및 중소 및 중소 크기의 비 철강 부품을 처리 할 수 있습니다.
2. 그들은 또한 외부 실린더, 내부 구멍 및 끝 면을 돌리는 데 적합합니다. 그 외에도 굴곡 부착, 굴착, 굴착 및 트레판링을 할 수 있습니다.
3그들은 또한 메트릭, 인치, 모듈, 지름 피치 스레드 및 다양한 내부 및 외부 스레드를 절단 할 수 있습니다.
4. 상단 슬라이드는 짧은 피침 표면을 자르는 독립적으로 작동 할 수있을뿐만 아니라 긴 피침 표면을 자르는 수 있습니다.
5스핀들 베어링은 국내 유명 브랜드 회사 제품을 사용합니다.
6헤드 스톡은 대칭 구조를 취하여 열 변형이 균일하게됩니다. 스핀들 중심이 오프셋을 생성하는 것을 피합니다.
7. 헤드 스톡은 열 변형을 줄이기 위해 오일 배 순환 윤활제를 채택합니다.
8스핀드의 프론드 끝은 공 베어링과 접촉하는 쌍방향 각의 세 가지 지지 구조를 채택하여 정확성을 향상시키고 강도를 향상시킵니다.
9헤드 스톡과 가이드 방식의 기어는 정확한 전송과 높은 딱딱성을 보장하기 위해 진압으로 처리됩니다.
기계 사양:
| 기술 항목 모델 |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| 침대에 대한 스윙 지름 | 630mm | 800mm | 800mm | 1100mm | 1250mm | 1250mm | 1600mm | 1600mm | 2000mm | 2500mm | |||
| 휠체어/횡단 슬라이드 위의 스윙 지름 | 350mm | 480mm | 480mm | 800mm | 920mm | 860mm | 1200mm | 1200mm | 1600mm | 2100mm | |||
| 틈/세달 위에 있는 스윙 지름 | CW6163- 틈이 없어요 |
CW6180Q- 틈이 없어요 |
CW6180B- 틈이 없어요 |
CW61110Q... 틈이 없어요 |
CW61125Q - 간격이 없습니다. | 틈이 없어요 |
|||||||
| CW6263- 800mm |
CW6280Q- 1000mm |
CW6280B 1000mm |
CW62110Q... 1300mm |
CW62125Q-1500mm | |||||||||
| 최대. 작업 조각의 길이 | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| 최대. 작업 조각 무게 | 2톤 | 2톤 | 2.5톤 | 2.5톤 | 2.5톤 | 6톤 | 6톤 | 16톤 | 16톤 | 16톤 | |||
| 스핀드 구멍 지름 | 105mm | 105mm | 105mm | 105mm | 105mm | 130mm | 130mm | 130mm | 130mm | 130mm | |||
| 가이드 레일 너비 | 550mm | 550mm | 600mm | 600mm | 600mm | 755mm | 755mm | 1100mm | 1100mm | 1100mm | |||
| 주전자 전력 | 11kw | 11kw | 11kw | 11kw | 11kw | 22kw | 22kw | 22kw | 22kw | 22kw | |||
기계 사진:
CW6163 / CW6263 수평 보편 톱니 기계:
주요 기술 데이터:
침대 위 최대 스윙 지름: 630mm
틈을 가로지르는 최대 스윙 지름: 800mm
차량 위 최대 스윙 지름: 350mm
처리 작업 조각의 최대 길이: 요구 사항에 따라
최대 부하량:2톤(베드 너비: 550mm)
CW6180Q / CW6280Q 수평 보편 톱니 기계:
주요 기술 데이터:
침대 위 최대 스윙 지름: 800mm
틈을 가로지르는 최대 스윙 지름: 1000mm
차량 위 최대 스윙 지름: 480mm
처리 작업 조각의 최대 길이: 요구 사항에 따라
최대 부하량:2톤(베드 너비: 550mm)
CW6180B / CW6280B 수평 보편 톱니 기계:
주요 기술 데이터:
침대 위 최대 스윙 지름: 800mm
틈을 가로지르는 최대 스윙 지름: 1000mm
차량 위 최대 스윙 지름: 480mm
처리 작업 조각의 최대 길이: 요구 사항에 따라
최대 부하 용량:2.5톤(베드 너비: 600mm)
CW61125Q / CW62125Q 수평 보편 톱니 기계:
주요 기술 데이터:
침대 위의 최대 스윙 지름: 1250mm
틈을 가로지르는 최대 스윙 지름: 1450mm
차량 위 최대 스윙 지름: 920mm
처리 작업 조각의 최대 길이: 요구 사항에 따라
최대 부하 용량:2.5톤 (베드 너비: 600mm)
참고:침대의 폭이 755mm라면 최대 부하량은 6톤입니다.
CW61160B 수평 유니버설 롤 턴 머신:
주요 기술 데이터:
침대 위 최대 스윙 지름: 1600mm
차량 위 최대 스윙 지름: 1200mm
처리 작업 조각의 최대 길이: 요구 사항에 따라
최대 실량: 6톤 (침 너비: 755mm)
참고:침대의 폭이 1100mm라면 최대 부하량은 16톤입니다.
CW61200 수평 보편 롤 턴 머신:
주요 기술 데이터:
침대 위의 최대 스윙 지름: 2000mm
차량 위 최대 스윙 지름: 1600mm
처리 작업 조각의 최대 길이: 요구 사항에 따라
최대 부하 용량:16톤 (침 너비: 1100mm)
C61200 중용 수평형 통상 롤 턴 머신:
주요 기술 데이터:
침대 위의 최대 스윙 지름: 2000mm
차량 위 최대 스윙 지름: 1600mm
처리 작업 조각의 최대 길이: 요구 사항에 따라
최대 부하량:32톤 (침 너비: 1600mm)
