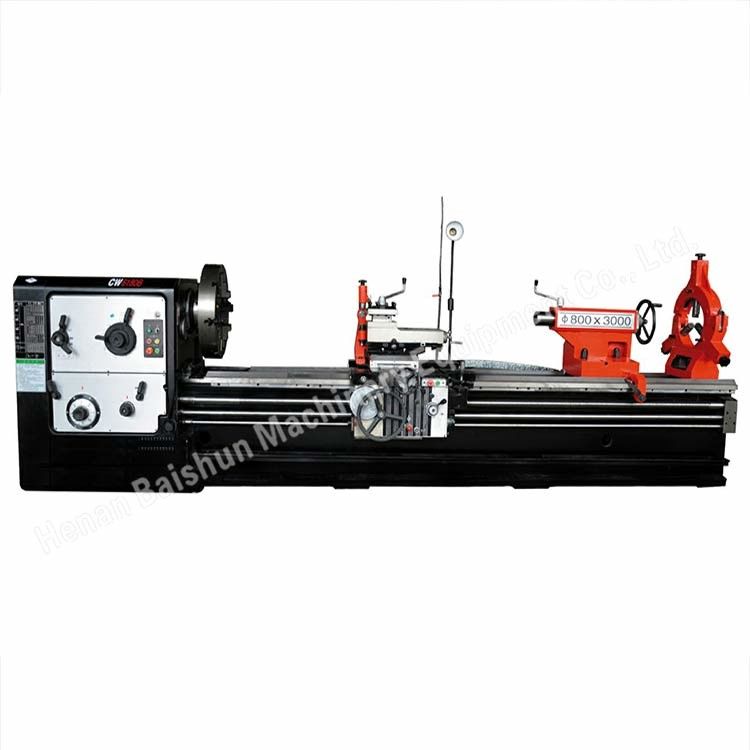

가이드 금속 턴 랩 베드 엔진 수평 턴 머신 DRO CW6280B

가이드 금속 턴 랩 베드 엔진 수평 턴 머신 DRO CW6280B

전통적인 수평 금속 회전 턴 머신 도입:

CW6150, CW6163, CW61100, CW61125 및 CW61160의 무거운 용량 턴은 철강 및 철강 작업 부품을 회전하거나 가공하는 데 적합하며 중형에서 큰 비철 금속 부품을 가공합니다.그들은 외부 실린더 표면 회전 수행 할 수 있습니다, 내부 구멍 및 끝면 회전, 및 다양한 내부 및 외부 메트릭, 인치, 모듈 및 지름 피치 스레드. 상단 슬라이드는 짧은 톱을 회전하는 데 독립적으로 사용할 수 있습니다.이 톱니가 높은 힘을 자랑합니다., 높은 경직성, 그리고 많은 회전 속도, 그들을 고속과 강한 힘 회전 작업에 이상적입니다.

1이 기계는 주름, 강철 및 중소 및 중소 크기의 비 철강 부품을 처리 할 수 있습니다.
2. 그들은 또한 외부 실린더, 내부 구멍 및 끝 면을 돌리는 데 적합합니다. 그 외에도 굴곡 부착, 굴착, 굴착 및 트레판링을 할 수 있습니다.
3그들은 또한 메트릭, 인치, 모듈, 지름 피치 스레드 및 다양한 내부 및 외부 스레드를 절단 할 수 있습니다.
4. 상단 슬라이드는 짧은 피침 표면을 자르는 독립적으로 작동 할 수있을뿐만 아니라 긴 피침 표면을 자르는 수 있습니다.
5스핀들 베어링은 국내 유명 브랜드 회사 제품을 사용합니다.
6헤드 스톡은 대칭 구조를 취하여 열 변형이 균일하게됩니다. 스핀들 중심이 오프셋을 생성하는 것을 피합니다.
7. 헤드 스톡은 열 변형을 줄이기 위해 오일 배 순환 윤활제를 채택합니다.
8스핀드의 프론드 끝은 공 베어링과 접촉하는 쌍방향 각의 세 가지 지지 구조를 채택하여 정확성을 향상시키고 강도를 향상시킵니다.
9헤드 스톡과 가이드 방식의 기어는 정확한 전송과 높은 딱딱성을 보장하기 위해 진압으로 처리됩니다.

기계 사양:

CW6163 / CW6263 수평 금속 회전 턴 머신:

주요 기술 데이터:

침대 위 최대 스윙 지름: 630mm

틈을 가로지르는 최대 스윙 지름: 800mm

차량 위 최대 스윙 지름: 350mm

처리 작업 조각의 최대 길이: 요구 사항에 따라

최대 부하량:2톤(베드 너비: 550mm)

CW6180Q / CW6280Q 수평 금속 회전 기계:

주요 기술 데이터:

침대 위 최대 스윙 지름: 800mm

틈을 가로지르는 최대 스윙 지름: 1000mm

차량 위 최대 스윙 지름: 480mm

처리 작업 조각의 최대 길이: 요구 사항에 따라

최대 부하량:2톤(베드 너비: 550mm)

CW6180B / CW6280B 수평 금속 회전 기계:

주요 기술 데이터:

침대 위 최대 스윙 지름: 800mm

틈을 가로지르는 최대 스윙 지름: 1000mm

차량 위 최대 스윙 지름: 480mm

처리 작업 조각의 최대 길이: 요구 사항에 따라

최대 부하 용량:2.5톤(베드 너비: 600mm)

CW61125Q / CW62125Q 수평 금속 회전 기계:

주요 기술 데이터:

침대 위의 최대 스윙 지름: 1250mm

틈을 가로지르는 최대 스윙 지름: 1450mm

차량 위 최대 스윙 지름: 920mm

처리 작업 조각의 최대 길이: 요구 사항에 따라

최대 부하 용량:2.5톤 (베드 너비: 600mm)

참고:침대의 폭이 755mm라면 최대 부하량은 6톤입니다.

CW61160B 수평 금속 회전 턴 머신:

주요 기술 데이터:

침대 위 최대 스윙 지름: 1600mm

차량 위 최대 스윙 지름: 1200mm

처리 작업 조각의 최대 길이: 요구 사항에 따라

최대 실량: 6톤 (침 너비: 755mm)

참고:침대의 폭이 1100mm라면 최대 부하량은 16톤입니다.

CW61200 수평 금속 회전 턴 머신:

주요 기술 데이터:

침대 위의 최대 스윙 지름: 2000mm

차량 위 최대 스윙 지름: 1600mm

처리 작업 조각의 최대 길이: 요구 사항에 따라

최대 부하 용량:16톤 (침 너비: 1100mm)

C61200 중용 수평 금속 회전 턴 머신:

주요 기술 데이터:

침대 위의 최대 스윙 지름: 2000mm

차량 위 최대 스윙 지름: 1600mm

처리 작업 조각의 최대 길이: 요구 사항에 따라

최대 부하량:32톤 (침 너비: 1600mm)
