제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
1200 |
맥스. 방추 속도 (r.p.m): |
180rpm |
축 구멍(MM): |
105 |
축의 번호: |
싱글 |
여행 (Ｘ 주축)(MM): |
700 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
CNC 제어 시스템: |
GSK |
제품 이름: |
CK5112 수직 톱니 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
1200 |
맥스. 방추 속도 (r.p.m): |
180rpm |
축 구멍(MM): |
105 |
축의 번호: |
싱글 |
여행 (Ｘ 주축)(MM): |
700 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
CNC 제어 시스템: |
GSK |
제품 이름: |
CK5112 수직 톱니 |

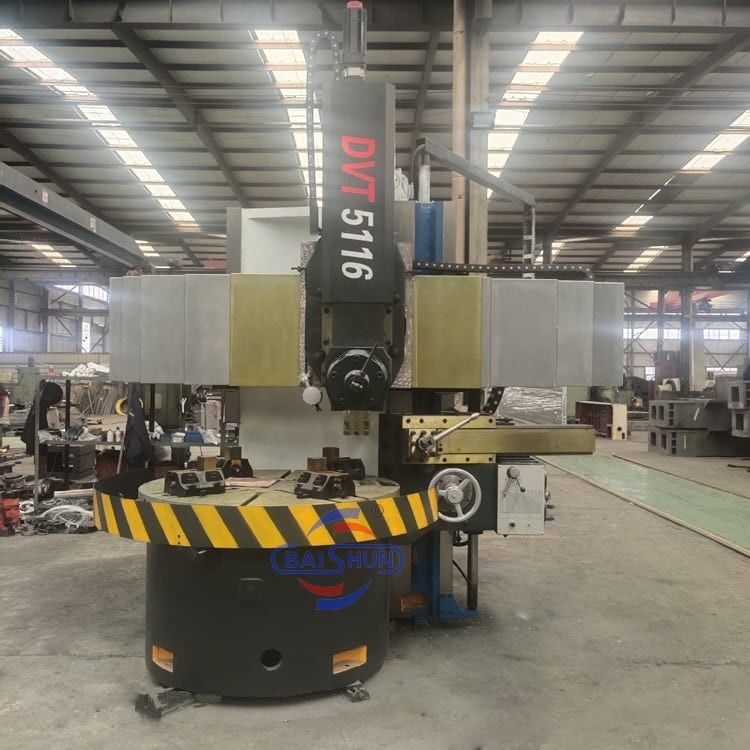

CNC 제어 자동 수직 회전 톱니
제품 설명
수직 회전 센터로도 알려진 CNC 수직 회전 기계는 고 정밀과 효율으로 금속 부품을 회전 및 절단하는 데 사용되는 기계 도구입니다.
CNC 수직 톱니바퀴는 수직 스핀드를 가지고 있습니다작업 조각그들은 크고 무거운 부품, 가어, 터빈 및 항공 우주 부품 등의 생산에 제조 산업에서 널리 사용됩니다.그들은 특히 높은 측면 비율로 구성 요소를 돌리는 데 유용합니다..
또한, CNC 수직 턴은 고도로 자동화되어 있으며, 턴, 드릴링, 보어링, 스레딩 및 프레싱과 같은 다양한 가공 작업을 수행하도록 프로그래밍 할 수 있습니다.최소한의 인간 개입으로.
전체적으로, CNC 수직 턴은 높은 정확성과 자동화 기능을 제공하는 다재다능하고 효율적인 가공 도구입니다.그리고 이것이 바로 현대 제조 공정의 필수 요소가 되는 이유입니다..
CNC 수직 톱니 는 넓은 광선 크기와 상대적으로 작은 축 크기의 크고 무거운 작업 조각을 처리하는 데 사용되는 큰 기계입니다. 복잡한 모양의 작업 조각을 처리하도록 설계되었습니다.,실린더 표면, 끝 표면, 피침형 표면, 실린더 구멍, 피침형 구멍 등이 있습니다.또한 가닥 절단과 같은 작업을 수행 할 수 있습니다., 구형 표면을 회전, 모방 가공 및 썰기. 작업 조각이 수평적으로 클램프되는 수평 턴과 달리 수직 턴은 주 스핀드 축이 수직으로 배치되어 있습니다.그리고 작업 테이블은 수평으로 배치됩니다이 배열은 작업 부품을 클램프하고 정렬하는 데 더 편리합니다. 또한이 설정은 스핀드와 베어링에 대한 부하를 줄입니다.수직 톱니가 긴 시간 동안 정확성을 유지할 수 있도록 하는.
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
