제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2600 |
맥스. 방추 속도 (r.p.m): |
시속 260회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
싱글 |
전압: |
380v |
제품 이름: |
CNC 중용 수직 타워 턴 머신 금속 절단 턴 |
최대 회전 직경: |
1200mm |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2600 |
맥스. 방추 속도 (r.p.m): |
시속 260회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
싱글 |
전압: |
380v |
제품 이름: |
CNC 중용 수직 타워 턴 머신 금속 절단 턴 |
최대 회전 직경: |
1200mm |

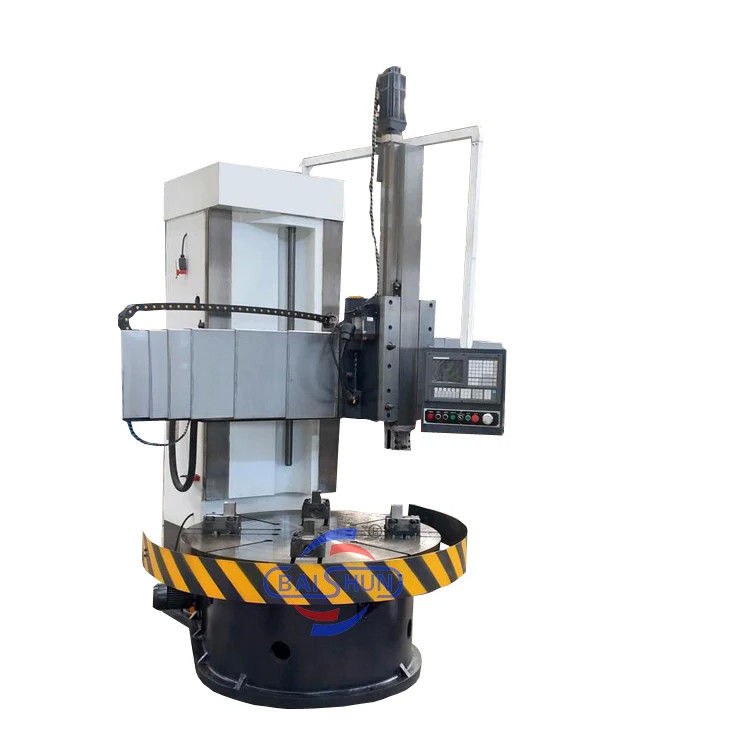

CNC 제어 자동 수직 회전 톱니
제품 개요: 수직 CNC 톱니, 또한 수직 턴링 센터로 알려져, 정확하고 효율적으로 돌고 금속 구성 요소를 잘라 금속 작업에 사용되는 강력한 기계입니다.수직 스핀드와 함께 작업 조각을 잡고 회전, 그것은 다양한 제조 산업에서 인기를 얻었습니다. 그것은 기어, 터빈, 항공 우주 부품과 같은 크고 무거운 부품의 생산에 탁월합니다.특히 높은 화면 비율을 가진.
또한, CNC 수직 톱니에는 최저 인적 개입을 허용하는 고급 자동화 기능이 장착되어 있으며, 광범위한 가공 작업을 수행하도록 프로그래밍 할 수 있습니다.회전도 포함, 굴착, 굴착, 스레딩 및 프레싱. 다재다능성, 고 정밀성 및 자동화를 제공하여 CNC 수직 톱니가 현대 제조 공정에서 필수 도구가되었습니다.
CNC 수직 톱니 는 넓은 광선 크기와 상대적으로 작은 축 크기의 크고 무거운 작업 조각을 처리하는 데 사용되는 큰 기계입니다. 복잡한 모양의 작업 조각을 처리하도록 설계되었습니다.,실린더 표면, 끝 표면, 피침형 표면, 실린더 구멍, 피침형 구멍 등이 있습니다.또한 가닥 절단과 같은 작업을 수행 할 수 있습니다., 구형 표면을 회전, 모방 가공 및 썰기. 작업 조각이 수평적으로 클램프되는 수평 턴과 달리 수직 턴은 주 스핀드 축이 수직으로 배치되어 있습니다.그리고 작업 테이블은 수평으로 배치됩니다이 배열은 작업 부품을 클램프하고 정렬하는 데 더 편리합니다. 또한이 설정은 스핀드와 베어링에 대한 부하를 줄입니다.수직 톱니가 긴 시간 동안 정확성을 유지할 수 있도록 하는.
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
