제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5116
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2600 |
맥스. 방추 속도 (r.p.m): |
시속 260회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
싱글 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
916mm |
여행 (Ｚ 주축)(MM): |
800 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
크기 (L*W*H): |
2080*2621 *3515mm |
전압: |
380v |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
7000 |
제품 이름: |
단일 컬럼 수직 톱니 |
최대 회전 직경: |
1600 밀리미터 |
워크 조각의 높이 최대: |
1200mm |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2600 |
맥스. 방추 속도 (r.p.m): |
시속 260회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
싱글 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
916mm |
여행 (Ｚ 주축)(MM): |
800 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
크기 (L*W*H): |
2080*2621 *3515mm |
전압: |
380v |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
7000 |
제품 이름: |
단일 컬럼 수직 톱니 |
최대 회전 직경: |
1600 밀리미터 |
워크 조각의 높이 최대: |
1200mm |

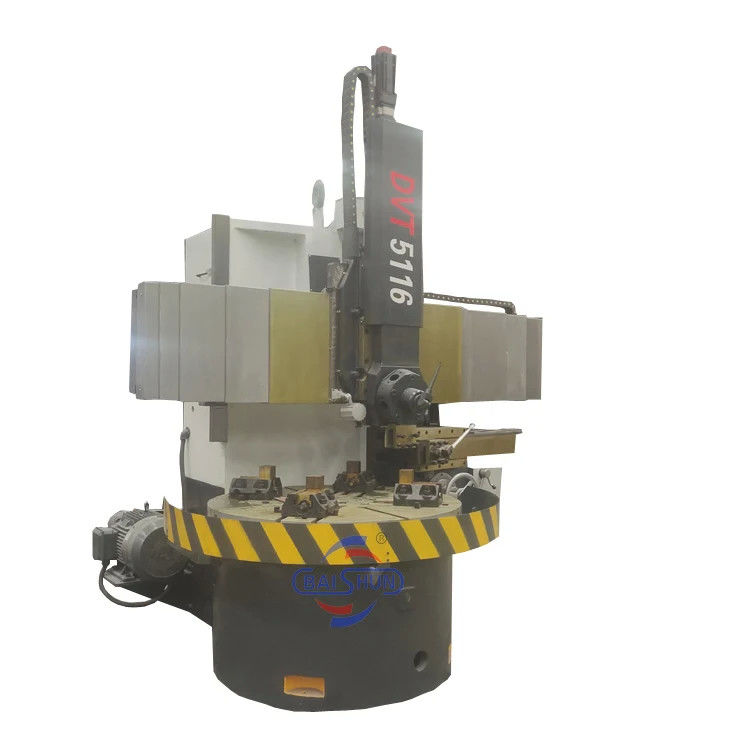

고속 전문 금속 CNC 수직 톱니 경제 탑 톱니
수직 회전 센터로도 알려진 CNC 수직 회전 기계는 고 정밀과 효율으로 금속 부품을 회전 및 절단하는 데 사용되는 기계 도구입니다.
CNC 수직 톱니에는 작업 부품을 잡고 회전시키는 수직 스핀드가 있습니다. 그들은 기어, 터빈과 같은 크고 무거운 부품을 생산하는 제조 산업에서 널리 사용됩니다.항공 및 우주 부품그들은 특히 높은 측면 비율을 가진 구성 요소를 회전하는 데 유용합니다.
또한, CNC 수직 턴은 고도로 자동화되어 있으며, 턴, 드릴링, 보어링, 스레딩 및 프레싱과 같은 다양한 가공 작업을 수행하도록 프로그래밍 할 수 있습니다.최소한의 인간 개입으로.
전체적으로, CNC 수직 턴은 높은 정확성과 자동화 기능을 제공하는 다재다능하고 효율적인 가공 도구입니다.그리고 이것이 바로 현대 제조 공정의 필수 요소가 되는 이유입니다..
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
수직 턴 머신 주요 구조:
1기계 도구: 기계 도구의 주요 구성 요소 (터너 베드, 베이스, 작업 벤치, 빔, 수직 슬라이드 받침, 측면 도구 상자, 공급 상자,주요 드라이브 기어 박스) 는 樹脂 모래 기술을 사용하여 강한 철강으로 만들어집니다..
2주요 드라이브: 작업 벤치 회전은 주 전기 모터에 의해 구동되며, 가이드를 줄이고 속도를 조절하기 위한 전자기 속도 제어 시스템이 있습니다.
3수직 슬라이드와 수직 슬라이드의 공급 메커니즘: RAM는 뛰어난 기계적 특성으로 알려진 HT250 재료로 만들어졌습니다.
4작업 벤치 기본 구조: 작업 벤치는 방사선 정렬을 위해 고 정밀 한 쌍 줄 실린더 롤러 베어링에 의해 지원 된 긴 스핀들 구조를 채택합니다.
5빔: 빔을 고정하고 해제하는 데는 기압 압력을 사용하여 클램핑합니다.
6수압 시스템: 수압 시스템은 국내외 유명 제조업체의 신뢰할 수 있는 제어 부품을 사용합니다.
7기계 도구의 윤활: 기계 도구는 자동으로 정해진 간격에서 빔과 움직이는 부품을 윤활하기 위해 기름을 공급합니다.
8기계 도구 보호: 기계 도구의 움직이는 부품은 포괄적 인 안전 체인 및 잇따라 잠금 시스템으로 장착됩니다.
9전기 제어 시스템:
a) 전원 공급원: 380V±10%, 50Hz의 3단계 전류.
b) 기계 도구의 전기 설계는 국제 설계 표준을 준수합니다.
