제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY, BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5225
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 1외부에 우리는 젖는 것을 방지하기 위해 플라스틱으로 제품을 포장합니다.2. cnc 수직 톱니 기계의 외부는 강한 나무 팔렛에 의해 포장됩니다.
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
맥스. 방추 속도 (r.p.m): |
시속 63회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
55 |
축의 번호: |
트윈 |
맥스. 거꾸로 된 길이 (밀리미터): |
2500 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1000 밀리미터 |
여행 (Ｚ 주축)(MM): |
1400 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
크기 (L*W*H): |
5100*4560*4680mm |
전압: |
380v |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
33800 |
제품 이름: |
수직 톱니 기계 도구 |
Max. 최대. workpiece weight: 공작물 무게:: |
10000 킬로그램 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
맥스. 방추 속도 (r.p.m): |
시속 63회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
55 |
축의 번호: |
트윈 |
맥스. 거꾸로 된 길이 (밀리미터): |
2500 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1000 밀리미터 |
여행 (Ｚ 주축)(MM): |
1400 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
크기 (L*W*H): |
5100*4560*4680mm |
전압: |
380v |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
33800 |
제품 이름: |
수직 톱니 기계 도구 |
Max. 최대. workpiece weight: 공작물 무게:: |
10000 킬로그램 |

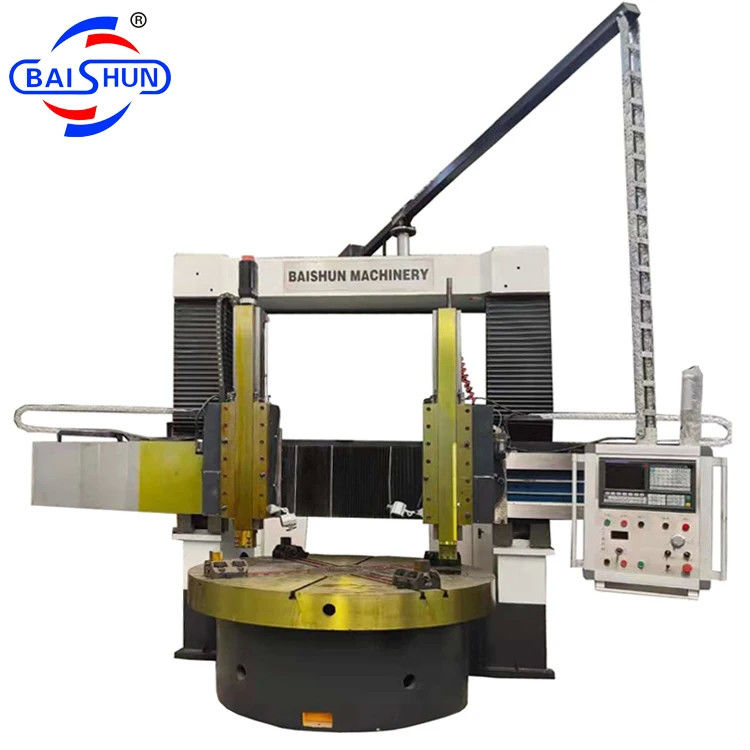

이중 기둥 수직 톱니 는 기계적, 전기적, 수압적 요소 를 결합 한 최첨단 장비 이다.현대적 설계 원칙과 제조 기술, CAD 최적화 및 국내 및 국제 출처의 최첨단 구성 요소를 활용합니다. 기계는 뛰어난 강도를 제공하는 견고한 구조를 자랑합니다.높은 정적 및 동적 경직성기계 부품의 모든 주요 기술 사양은 국가 표준을 준수합니다.
작업 테이블
작업 테이블은 작업 테이블 기저, 작업 테이블, 스핀들 부품 및 전송 장치가 있습니다. 작업 테이블과 작업 테이블 기저는 높은 강도 낮은 스트레스 철 주조를 채택, 전체 주조 철 구조입니다.충분히 딱딱한, 강도 및 열 안정성. 작업 테이블 스핀드 베어링은 고정도의 이중 행 짧은 고통 롤러 베어링을 채택합니다. 그것은 작업 테이블의 고정도의 회전과 긴 서비스 수명을 보장 할 수 있습니다..
주전속기
기계의 주요 전송 시스템은 수직 축 전송입니다. 그것은 스핀드 AC 서보 모터를 채택합니다.기어박스는 기어 변경을 밀어주는 기어 실린더에 의해 기계적 두 기어 변환을 달성합니다, 그래서 작업 테이블은 0.63-63r/min 내에서 단계없는 속도 조절을 할 수 있습니다.
갱트리 프레임
좌측 및 우측 수직 기둥과 연결 빔으로 구성되어 있습니다. gantry와 작업 테이블 밑은 밀폐 구조를 형성합니다. gantry의 상단 부분에는 좌측 및 우측 리프팅 박스가 있습니다.양축 팽창 AC 모터로 구동되는기어 짝, 벌레와 기어 짝과 이중 리드 스크루를 통해 빔은 왼쪽과 오른쪽 기둥 가이드 레일을 따라 상승 움직임을 만듭니다.
빔
빔은 높은 강도와 낮은 스트레스 철 casting을 채택하여 기계의 정확성을 보장하기 위해 충분한 딱딱함과 강도를 가지고 장기적인 유지와 안정성을 갖습니다.빔은 수직 기둥 앞에 있습니다, 그리고 그것은 수직 기둥 가이드웨이를 따라 수직 움직임을 수행합니다. 빔의 뒷면에는 4 개의 수압 클램핑 포인트가 있습니다. 빔의 양쪽에는 도구 휴식을위한 먹이 상자가 있습니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
