제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY, BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5116
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
1600 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1600 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
크기 (L*W*H): |
2660*2665*3528mm |
전압: |
380v |
제품 이름: |
FANUC CNC 이중 컬럼 프레싱 라트마인 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
1600 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1600 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
크기 (L*W*H): |
2660*2665*3528mm |
전압: |
380v |
제품 이름: |
FANUC CNC 이중 컬럼 프레싱 라트마인 |

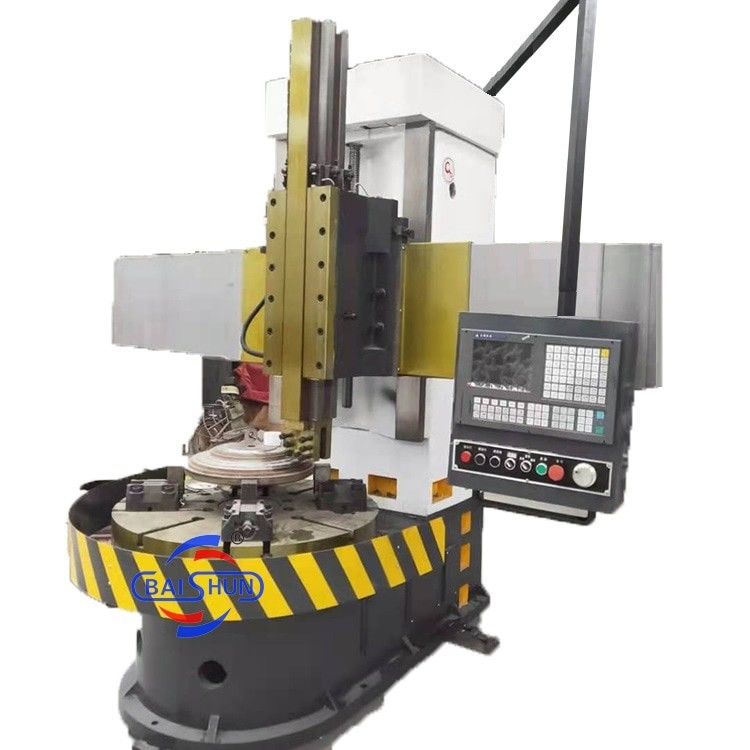

중국 핫 판매 다목적 CNC 수직 회전 톱니 는 철금속, 비철금속 및 부분 비금속 물질을 처리하기에 적합합니다.그리고 끝 얼굴의 회전 처리 달성 할 수 있습니다, 내부와 외부의 실린더 표면, 내부와 외부의 원형 피침 표면 및 구멍을 파, 확장, reaming. 주 변속기는 스핀드 AC 서보 모터에 의해 구동됩니다.수압 변속기와 두 개의 변속기의 속도 조절작업 테이블은 수동 4턱 단일 움직임 턱입니다.
주요 특징:
1. CNC 수직 톱니, CNC 시스템은 시멘스 828DD 시스템을 사용합니다, 수직 도구 기둥이 있습니다, 최대 가공 지름은 1600mm, 테이블 지름은 1400mm,최대 가공 높이는 1000mm.
2이 변속기는 4단 스피드 스피드 스피드 트랜스미션으로 편리하고 민감하고 신뢰할 수 있습니다.
3시스템에서 설치 된 모든 기어에는 고 회전 정확도와 소음 수준이 낮은 특징을 가진 40Cr 썰기 기어가 사용됩니다.
4이 기계는 고속 철강 도구 및 탄화물 절단 도구 가공에 적합합니다. 금속, 흑금속 및 비 금속 재료. 기계에 다음 프로세스를 완료 할 수 있습니다:평면의 내부 및 외부 원통 표면을 돌리는; 모든 종류의 갈고리 얼굴, 내부 및 외부 콘 얼굴, 스레드, 절단 슬롯 및 절단.
기계 매개 변수
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
최대 회전 지름의 수직 도구 받침대 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
작업 테이블 지름 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
작업 조각의 최대 높이 (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
작업 조각의 최대 무게 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
작업 테이블 회전 속도 범위 (rpm) |
30~260 |
20~180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
먹이 시리즈 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
발자국 없이 |
|
도구 휴식식 주입 범위 (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
가로 빔 이동 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
도구 기둥의 수평 이동 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
도구 기둥의 수직 이동 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
절단 막대기의 크기 (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
주력 모터 전력 (kW) |
11 |
15 |
22 |
15 |
30 |
30 |
운송 및 배달:
