제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN
인증: Provided
모델 번호: C5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 패키지 또는 고객과의 협상
배달 시간: 35 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 50개 세트 / 세트
제품 이름: |
C5112 고효율 수직 선반 기계 |
작업 조각의 최대 높이 (mm): |
1000 |
기계가공 능력: |
미디움 듀티 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 밀리미터 |
종류: |
수직 |
스핀들 모터 전원(kW): |
22 |
크기 (L*W*H): |
2350*2350*2700mm |
체중 (킬로그램): |
10400 KG |
보증: |
1년 |
자동 등급: |
전통적입니다 |
제품 이름: |
C5112 고효율 수직 선반 기계 |
작업 조각의 최대 높이 (mm): |
1000 |
기계가공 능력: |
미디움 듀티 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 밀리미터 |
종류: |
수직 |
스핀들 모터 전원(kW): |
22 |
크기 (L*W*H): |
2350*2350*2700mm |
체중 (킬로그램): |
10400 KG |
보증: |
1년 |
자동 등급: |
전통적입니다 |

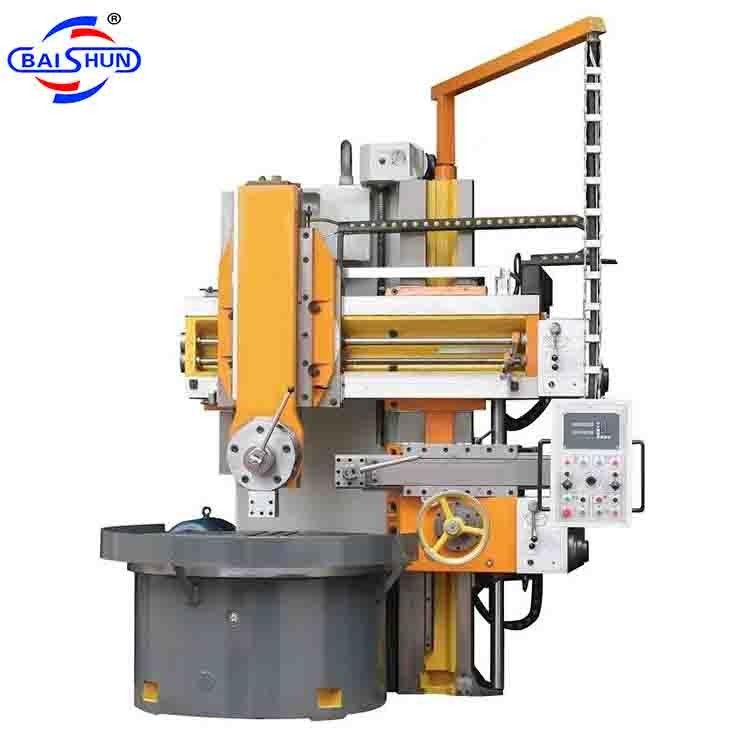

단일 컬럼의 전통적인 C5112 고효율 수직 톱니 기계
단일 기둥 모델 C5112은 큰 가공 용량, 안정적이고 딱딱한 구조 및 높은 가공 효율을 가진 초직한 기계입니다.기계는 하나의 수직 도구 머리가 장착되어 있으며 고 정밀 디지털 판독 시스템 (DRO) 을 장착 할 수 있습니다.. AC 인버터 모터는 속도 변경을 달성하는 데 사용됩니다. 기어는 40 Cr 강철과 정밀 토양으로 고 정밀과 낮은 기계 소음을 위해 만들어집니다.기계는 설계되고 철강의 작업 조각에 고속 절단 도구와 탄화재 절단기의 현대 가공 요구 사항을 충족하도록 제작되었습니다., 비철, 복합물 및 기타 재료.
1기계 도구: 기계 도구의 주요 구성 요소 (터너 베드, 베이스, 작업 벤치, 빔, 수직 슬라이드 받침, 측면 도구 상자, 공급 상자,주요 드라이브 기어 박스) 는 樹脂 모래 기술을 사용하여 강한 철강으로 만들어집니다..
2주요 드라이브: 작업 벤치 회전은 주 전기 모터에 의해 구동되며, 가이드를 줄이고 속도를 조절하기 위한 전자기 속도 제어 시스템이 있습니다.
3수직 슬라이드와 수직 슬라이드의 공급 메커니즘: RAM는 뛰어난 기계적 특성으로 알려진 HT250 재료로 만들어졌습니다.
4작업 벤치 기본 구조: 작업 벤치는 방사선 정렬을 위해 고 정밀 한 쌍 줄 실린더 롤러 베어링에 의해 지원 된 긴 스핀들 구조를 채택합니다.
5빔: 빔을 고정하고 해제하는 데는 기압 압력을 사용하여 클램핑합니다.
6수압 시스템: 수압 시스템은 국내외 유명 제조업체의 신뢰할 수 있는 제어 부품을 사용합니다.
7기계 도구의 윤활: 기계 도구는 자동으로 정해진 간격에서 빔과 움직이는 부품을 윤활하기 위해 기름을 공급합니다.
8기계 도구 보호: 기계 도구의 움직이는 부품은 포괄적 인 안전 체인 및 잇따라 잠금 시스템으로 장착됩니다.
9전기 제어 시스템:
a) 전원 공급원: 380V±10%, 50Hz의 3단계 전류.
b) 기계 도구의 전기 설계는 국제 설계 표준을 준수합니다.
기계 사양
|
모델 |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
최대 회전 다이어그램. |
800 |
1200 |
1600 |
2000 |
2500 |
|
최대 절단 높이 ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
최대 부하량 (톤) |
1.2 |
3.2 |
5 |
8 |
10 |
|
작업 테이블 지름 ((mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
작업 테이블 속도 범위 ((r/min) |
30~260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
최대 작업 테이블 토크 (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
수직 도구 기둥의 수직 이동 (mm) |
650 |
650 |
800 |
800 |
1200 |
|
수직 기둥의 수평 이동 (mm) |
570 |
700 |
915 |
1200 |
1400 |
|
G.W (톤) |
7 |
8 |
12.4 |
17 |
23 |
|
크기 (L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
기계 사진
