제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: C5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 패키지 또는 고객과의 협상
배달 시간: 45 일로 일합니다
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 50개 세트 / 세트
이름: |
금속 회전 톱니 수직 톱니 기계 |
기계가공 능력: |
중앙 의무 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 밀리미터 |
종류: |
수직형 |
스핀들 모터 전원(kW): |
22 |
전압: |
380v |
크기 (L*W*H): |
2360*2280*2800mm |
체중 (킬로그램): |
8000 KG |
보증: |
1년 |
핵심 단어: |
수직 턴 머신 |
이름: |
금속 회전 톱니 수직 톱니 기계 |
기계가공 능력: |
중앙 의무 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 밀리미터 |
종류: |
수직형 |
스핀들 모터 전원(kW): |
22 |
전압: |
380v |
크기 (L*W*H): |
2360*2280*2800mm |
체중 (킬로그램): |
8000 KG |
보증: |
1년 |
핵심 단어: |
수직 턴 머신 |
고 정밀 VTL 일반 금속 회전 톱니 수직 톱니 기계
설명자
수직 턴 머신, 또한 수직 턴 센터로 알려져, 고 정밀과 효율성을 가지고 금속 구성 요소를 회전 및 절단하는 데 사용되는 기계 도구입니다.고정 스핀 들이 있으며, 작업 조각을 잡고 회전그들은 기어, 터빈 및 항공 우주 부품과 같은 크고 무거운 구성 요소를 생산하기 위해 제조 산업에서 널리 사용됩니다.그들은 특히 높은 측면 비율로 구성 요소를 돌리는 데 유용합니다..
전체적으로, 전통적인 수직 턴은 높은 정확성과 자동화 기능을 제공하는 다재다능하고 효율적인 가공 도구입니다.그리고 이것이 바로 현대 제조 공정의 필수 요소가 되는 이유입니다..
특징:
1이 다재다능 한 기계는 다양한 산업에 걸쳐 기계 가공에 적합합니다. 그것은 내부 및 외부 실린더, 콘 표면, 끝 표면,웅크림, 절단, 내부 구멍 파는.
2장비의 주요 구성 요소는 고강도, 저압 cast iron 물질로 된 전체 주름 구조를 사용하여 만들어집니다.거칠게 가공한 후 굽기 및 노화 처리기둥 가이드 레일은 정밀성을 보장하기 위해 맷되며, 빔 가이드와 램 가이드는 중간 주파수 진압 후 맷됩니다.
3주 변속기는 AC 모터에 의해 구동되며, 소레노이드 밸브 컨트롤을 통해 16단계로 변경할 수 있는 주전속속이 있습니다.변속기 상자 내의 모든 기어 가속기는 더 오래 사용 하기 위해 고 주파수 진압 을 받습니다..
4작업 테이블은 롤링 가이드웨이 디자인을 갖추고 있으며, 큰 부하 용량과 높은 회전 정밀도를 허용합니다.
5수직 도구 기둥에는 5개의 기둥이 설치되어 있으며 고정밀의 쥐 기어 디스크 위치가 사용된다. 도구 기둥은 수압 균형,수평 및 수직 공급 장치로 슬라이딩 스크루 드라이브를 사용하여도구 기둥은 3ph AC 모터에 의해 구동되며, 부드러운 작동을 위해 고강성 PTFE 부드러운 벨트와 함께 슬라이딩 가이드 레일 유형의 가이드웨이를 갖추고 있습니다.
6수압 시스템은 작업 테이블 윤활을 위한 안정적인 오일 흐름을 보장하기 위해 독일 교통 전송 장치가 장착되어 있습니다.
7기계는 높은 신뢰성을 위해 PLC 시스템으로 제어되며, 전기 배선이 특정 프로세스 요구 사항에 맞게 조정됩니다.
8이 기계는 매력적인 디자인으로 사용자의 편안함과 편리한 조작과 유지보수를 보장합니다.
사용자 정의 옵션에는 고객의 요청에 따라 디지털 디스플레이 장치 사각형 RAM가 포함되어 있으며 특정 요구를 충족시키기 위해 추가 유연성을 제공합니다.
스펙트럼
|
모델 |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
최대 회전 다이어그램. |
800 |
1200 |
1600 |
2000 |
2500 |
|
최대 절단 높이 ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
최대 부하량 (톤) |
1.2 |
3.2 |
5 |
8 |
10 |
|
작업 테이블 지름 ((mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
작업 테이블 속도 범위 ((r/min) |
30~260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
최대 작업 테이블 토크 (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
수직 도구 기둥의 수직 이동 (mm) |
650 |
650 |
800 |
800 |
1200 |
|
수직 기둥의 수평 이동 (mm) |
570 |
700 |
915 |
1200 |
1400 |
|
G.W (톤) |
7 |
8 |
12.4 |
17 |
23 |
|
크기 (L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |

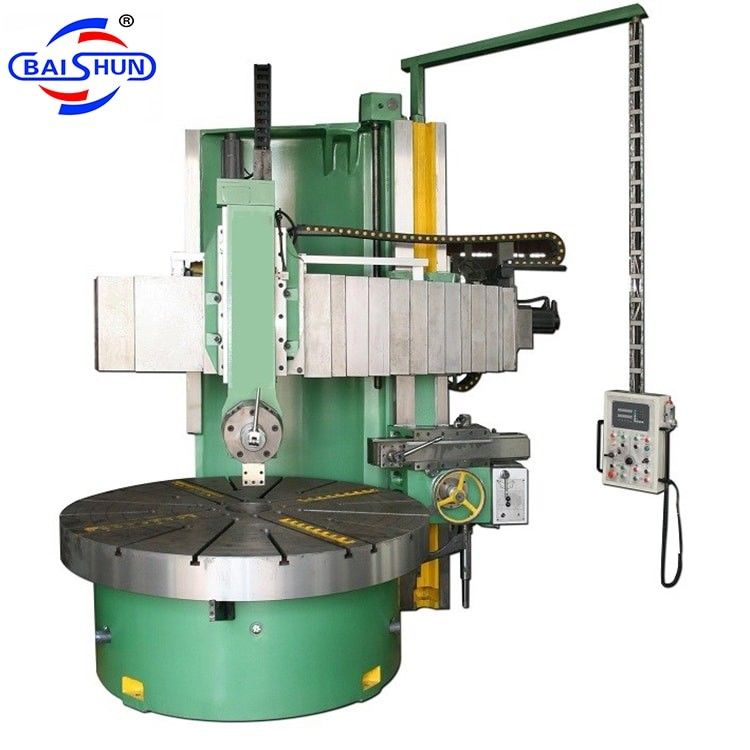

기계 사진:
