제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: C5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 35 근무일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 50개 세트
이름: |
단일 컬럼 수직 턴 머신 |
기계가공 능력: |
미디움 듀티 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 밀리미터 |
종류: |
수직형 |
스핀들 모터 전원(kW): |
22 |
전압: |
380v |
크기 (L*W*H): |
2360*2280*2800mm |
체중 (킬로그램): |
8000 KG |
표시: |
DRO 디스플레이 |
자동: |
컨벤션 유형 |
이름: |
단일 컬럼 수직 턴 머신 |
기계가공 능력: |
미디움 듀티 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 밀리미터 |
종류: |
수직형 |
스핀들 모터 전원(kW): |
22 |
전압: |
380v |
크기 (L*W*H): |
2360*2280*2800mm |
체중 (킬로그램): |
8000 KG |
표시: |
DRO 디스플레이 |
자동: |
컨벤션 유형 |
DRO 디스플레이 컨벤션 타입 고속 단일 컬럼 수직 톱니 기계
설명:
수직 톱니 기계는 실린더와 평면, 옥수수 표면 및 굴곡의 내부 및 외부 모두 돌리기 위해 설계되었습니다. 그것은 철금속을 작업하는 고속 철강 도구에 적합합니다.비철금속, 그리고 일부 비금속 물질.
장비의 주요 구성 요소는 고강도, 저압 cast iron 물질로 된 전체 주름 구조를 사용하여 만들어집니다.거칠게 가공한 후 굽기 및 노화 처리기둥 가이드 레일은 정밀성을 보장하기 위해 맷되며, 빔 가이드와 램 가이드는 중간 주파수 진압 후 맷됩니다.
일반적으로 그것은 최소한의 인간 개입과 함께 회전, 굴착, 굴착, 스레딩 및 밀링과 같은 광범위한 가공 작업을 수행하도록 프로그래밍 될 수 있습니다.
특징:
1이 다재다능한 기계는 다양한 산업에서 기계 가공에 적합합니다.
2주요 변속기는 AC 모터에 의해 구동되며 소레노이드 밸브 제어로 16 단계로 변경할 수 있는 주전속 속도를 가지고 있습니다.
3기어박스 내의 모든 기어들은 더 오래 사용할 수 있도록 고주파 진압을 받습니다.
4작업 테이블은 롤링 가이드웨이 디자인을 갖추고 있으며, 큰 부하 용량과 높은 회전 정밀도를 허용합니다.
5수직 도구 기둥은 5 스테이션 도구 기둥으로 장착되어 있으며 고 정밀성 쥐 기어 디스크 위치를 사용합니다.
6도구 기둥은 수압 평형, 수평 및 수직 공급을 사용하여 슬라이딩 나사 드라이브를 사용합니다.
7수압 시스템은 작업 테이블 윤활을 위한 안정적인 오일 흐름을 보장하기 위해 독일 교통 전송 장치가 장착되어 있습니다.
스펙트럼
|
모델 |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
최대 회전 다이어그램. |
800 |
1200 |
1600 |
2000 |
2500 |
|
최대 절단 높이 ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
최대 부하량 (톤) |
1.2 |
3.2 |
5 |
8 |
10 |
|
작업 테이블 지름 ((mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
작업 테이블 속도 범위 ((r/min) |
30~260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
최대 작업 테이블 토크 (n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
수직 도구 기둥의 수직 이동 (mm) |
650 |
650 |
800 |
800 |
1200 |
|
수직 기둥의 수평 이동 (mm) |
570 |
700 |
915 |
1200 |
1400 |
|
G.W (톤) |
7 |
8 |
12.4 |
17 |
23 |
|
크기 (L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |

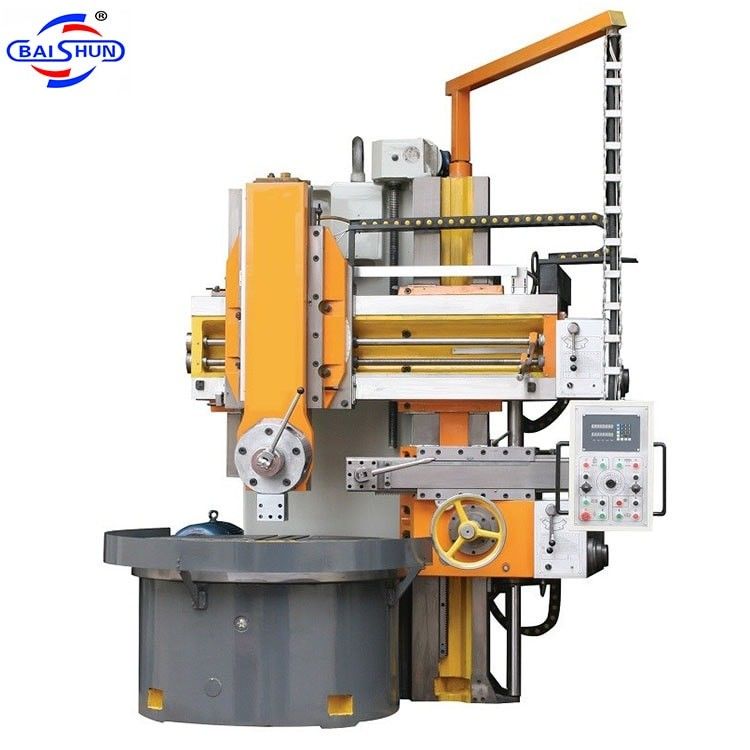

기계 사진:
