제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: C5116
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 패키지 또는 고객과의 협상
배달 시간: 35 근무일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 30개 세트 / 세트
이름: |
단일 컬럼의 수직 턴 머신 |
종류: |
수직 |
기계가공 능력: |
미디움 듀티 |
맥스. 거꾸로 된 길이 (밀리미터): |
1600 밀리미터 |
스핀들 모터 전원(kW): |
15 |
작업대 Dia.: |
1400 밀리미터 |
크기 (L*W*H): |
2830*2670 *3010mm |
체중 (킬로그램): |
12400 킬로그램 |
보증: |
1년 |
이름: |
단일 컬럼의 수직 턴 머신 |
종류: |
수직 |
기계가공 능력: |
미디움 듀티 |
맥스. 거꾸로 된 길이 (밀리미터): |
1600 밀리미터 |
스핀들 모터 전원(kW): |
15 |
작업대 Dia.: |
1400 밀리미터 |
크기 (L*W*H): |
2830*2670 *3010mm |
체중 (킬로그램): |
12400 킬로그램 |
보증: |
1년 |
중량 수동 DRO 디스플레이 세로 턴 머신 단일 컬럼
설명:
수직 톱니 기계는 실린더와 평면, 옥수수 표면 및 굴곡의 내부 및 외부 모두 돌리기 위해 설계되었습니다. 그것은 철금속을 작업하는 고속 철강 도구에 적합합니다.비철금속, 그리고 일부 비금속 물질.
장비의 주요 구성 요소는 고강도, 저압 cast iron 물질로 된 전체 주름 구조를 사용하여 만들어집니다.거칠게 가공한 후 굽기 및 노화 처리기둥 가이드 레일은 정밀성을 보장하기 위해 맷되며, 빔 가이드와 램 가이드는 중간 주파수 진압 후 맷됩니다.
수직 톱니 기계는 가속기, 터빈 및 항공 우주 부품과 같은 크고 무거운 구성 요소를 생산하기 위해 제조 산업에서 널리 사용됩니다.
이 수동 DRO 디스플레이 수직 톱니 기계는 작업 조각을 잡고 회전 하는 수직 스핀들로 설계되었습니다. 절단 도구는 여러 축으로 이동하는 도구 탑에 장착됩니다,정밀하고 복잡한 가공 작업을 허용합니다..
일반적으로 그것은 최소한의 인간 개입과 함께 회전, 굴착, 굴착, 스레딩 및 밀링과 같은 광범위한 가공 작업을 수행하도록 프로그래밍 될 수 있습니다.
특징:
1이 다재다능한 기계는 다양한 산업에서 기계 가공에 적합합니다.
2주 변속기는 AC 모터에 의해 구동되며, 소레노이드 밸브 컨트롤을 통해 16단계로 변경할 수 있는 주전속속이 있습니다.
3변속기 상자 내의 모든 기어들은 고주파 진압을 통해 내구성을 향상시킵니다.
4이 기계는 매력적인 디자인으로 사용자의 편안함과 편리한 조작과 유지보수를 보장합니다.
5사용자 정의 옵션에는 고객의 요청에 따라 디지털 디스플레이 (DRO) 장치 사각형 ram가 포함되어 있으며 특정 요구를 충족시키기 위해 추가 유연성을 제공합니다.
6그것은 주로 내부 및 외부 실린더, 콘 표면, 끝면, 구간, 절단 및 내부 구멍 굴착의 거친 및 마무리 가공에 사용할 수 있습니다.
스펙트럼
C51 시리즈
| 모델 | C518 | C5112 | C5116 | C5120 | C5125 |
| 최대 회전 다이어그램. | 800 | 1200 | 1600 | 2000 | 2500 |
| 최대 절단 높이 ((mm) | 800 | 1000 | 1000 | 1250 | 1250 |
| 최대 부하량 (톤) | 1.2 | 3.2 | 5 | 8 | 10 |
| 작업 테이블 지름 ((mm) | 720 | 1000 | 1400 | 1800 | 2250 |
| 작업 테이블 속도 범위 ((r/min) | 30~260 | 6.3-200 | 5-160 | 3.2-100 | 2-63 |
| 최대 작업 테이블 토크 (n.m) | 1000 | 25000 | 32000 | 32000 | 35000 |
| 수직 도구 기둥의 수직 이동 (mm) | 650 | 650 | 800 | 800 | 1200 |
| 수직 기둥의 수평 이동 (mm) | 570 | 700 | 915 | 1200 | 1400 |
| G.W (톤) | 5 | 8 | 12.4 | 17 | 23 |
| 크기 (L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |

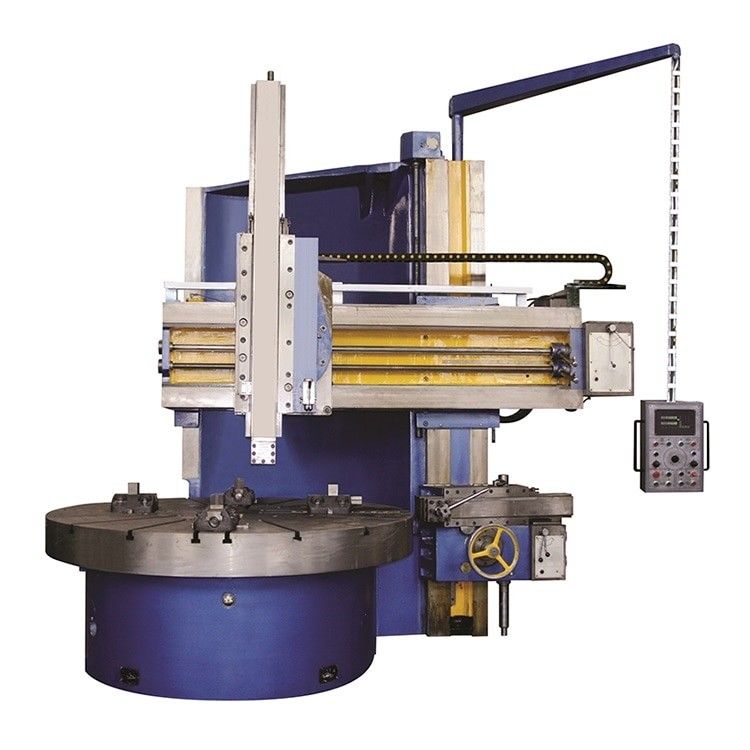

기계 사진:
