제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: Baishun
인증: ISO
모델 번호: C5240
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 70 근무일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 40 세트/달에 세트
제품 이름: |
C5240 수직 턴 머신 |
종류: |
수직 |
전압: |
380V/50HZ |
크기 (L*W*H): |
6680×4600×4952mm |
보증: |
1년 |
CNC 또는 전혀: |
전혀 |
힘: |
55/75KW |
맥스. 회전하는 지름: |
4000 밀리미터 |
제품 이름: |
C5240 수직 턴 머신 |
종류: |
수직 |
전압: |
380V/50HZ |
크기 (L*W*H): |
6680×4600×4952mm |
보증: |
1년 |
CNC 또는 전혀: |
전혀 |
힘: |
55/75KW |
맥스. 회전하는 지름: |
4000 밀리미터 |
C5240 두 개의 기둥 수직 중용 수직 턴 머신 가격
이 기계는 고속 철강 및 탄화재 절단 도구에 대한 칼 홀더와 함께 두 개의 기둥 수직 톱니, 기계는 금속 재료와 합금의 모든 종류의 가공을 만족시킬 수 있습니다.비철금속, 예술품과 같은 비 금속 재료, 내부 및 외부 실린더, 내부 및 외부 피침 표면, 평면, 아크 표면, 회전 표면의 복잡한 모양의 모든 종류의 완료 할 수 있습니다.거칠고 얇은 회전 가공의 내부 및 외부 반지 구간.
1중량 직무 수직 톱니의 주요 움직임은 75Kw 변주 주파수 모터에 의해 구동되는 고급 주파수 제어 시스템을 채택합니다.그래서 스핀드는 2를 얻습니다..5 - 40 r / min 단속 속도
2. 테이블은 철도의 운반 능력을 증가시키기 위해 철도 판을 착용하는 주름, 알루미늄, 구리 합금 ZZnA110-5를 주입합니다.
3작업 테이블의 스핀드는 두 개의 고정도의 비 세리얼 짧은 고리 롤러 베어링으로 장착되어 있습니다. 내부 고리에는 방사성 클리어런스를 조절하는 톱니가 있습니다.고 정밀 하에서 안정적인 스핀들 작동을 보장하기 위해작업판의 작동 버튼, 브레이킹 버튼 및 조깅 버튼은 매달린 버튼 스테이션에 설정됩니다.
4수직 도구 기둥의 최대 스윙 각은 +/- 30 °입니다. 내부와 외부 콘 표면을 회전하는 데 사용됩니다.
5. 오른쪽 공급 운동은 고급 변주 주파수 속도 조정 시스템을 채택합니다.
이름: 작업 테이블
작업 테이블 스핀들에는 NN3000K 시리즈 정밀 베어링이 있으며 내부 고리는 톱니 구멍을 가지고 있습니다.스핀드의 방사선 정확도가 보장 될 수 있습니다.. 스핀드 가이드웨이는 스핀드의 표면 실행 정확성을 보장하기 위해 고 정밀 스프루스 볼 베어링을 채택합니다. 작업 테이블은 수동 4 턱 턱입니다.
주 변속기는 스핀드 AC 서보 모터, 자동 기어 변경에 의해 구동되며, 이 방법으로 스핀드는 두 범위 사이의 단계없는 속도 조절을 얻을 수 있습니다.
주요 사양
|
항목
|
C5240
|
|
작업 테이블 지름
|
3150mm
|
|
작업 조각의 최대 회전 지름
|
4000mm
|
|
작업 조각의 높이 최대
|
1600~3200mm
|
|
작업 조각의 최대 무게
|
10/20/32 T
|
|
최대. 도구의 휴지의 절단 힘
|
35000 N (오른 탑)
|
|
30000 N (왼쪽 탑)
|
|
|
작업 테이블의 최대 토크
|
63000 N•m
|
|
속도의 변화 범위 (높은/낮은)
|
2.5-40 rpm
|
|
도구 휴식식 공급 범위 (단계없이)
|
025~90mm/min
|
|
광선 이동
|
1250mm
|
|
도구 휴지의 이동
|
수평 2150mm
|
|
수직 1000/1250/1400/1600 mm
|
|
|
빔 이동 속도
|
350mm/min
|
|
도구 기둥의 빠른 이동 속도
|
1550mm/min
|
|
최대. 도구 기둥의 스윙 각
|
±30°
|
|
타워 크기 ((WxH)
|
40x50mm
|
|
주전자 전력
|
55/75kW (변수 주파수 모터)
|
|
공급 모터 전력
|
0.75kW (변수 주파수 모터)
|
|
기계 무게 (약)
|
43-65T
|

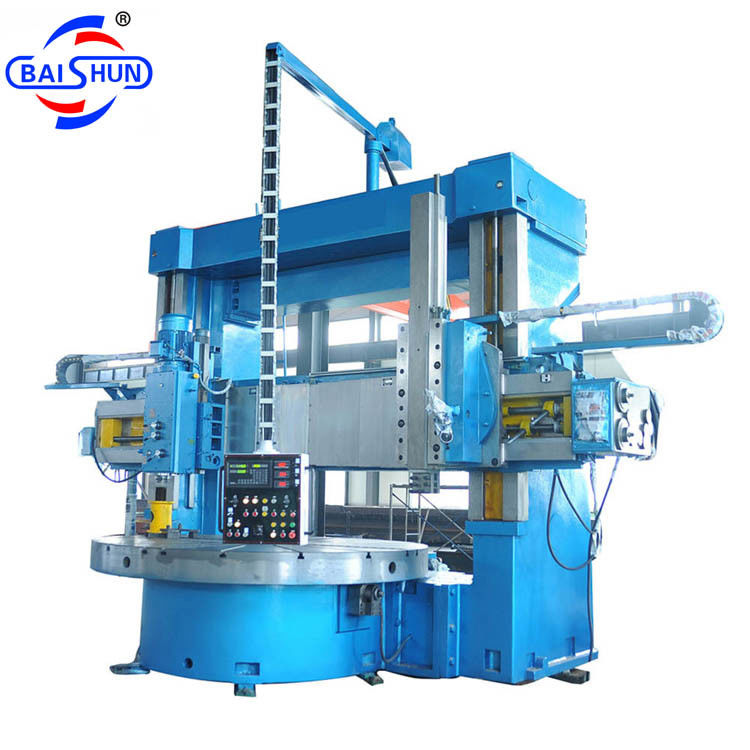

기계 사진:
지불 조건
우리는 보통 T/T, L/C를 사용합니다.
T/T:T/T 30% 사전, 잔액은 배달 전에 검사 후 지불
배달 전에, 우리는 당신이 완성 된 기계의 사진을 보낼 것입니다 그리고 검사 위해 우리의 공장으로 오기를 환영합니다
포장 방법
FCL&LCL 수출 표준 20/40피트 컨테이너
FCL:해양용 패키지, 기계는 컨테이너에 고정되어 있으며 예비 부품은 나무 상자에 포장됩니다.
선박
MSK/MSC/APL/EMC/PIL 등등
보증
착용 부품을 제외한 정상 사용시 12개월
1. 24몇 시간 후 판매 서비스E-우편 또는전화
2100% 응답률입니다.
3- 해외에 봉사할 수 있는 엔지니어들
4. OEM서비스사용 가능
5. 보증: 12 개월, 보증 기간을 초과, 모든 예비 부품은 공장 가격으로 제공 됩니다.
