제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: B5032
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 표준 목재 케이스 패키지 수출
배달 시간: 35 근무일
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 한달에 100SET
제품 이름: |
금속 슬롯 머신 |
Max. 최대. Weight of Workpiece 공작물의 무게: |
500Kg |
Max. 최대. diamention of workpiece 공작물의 치수: |
600*320mm |
순중량: |
3500 킬로그램 |
윤곽치수: |
2290*1525*2285mm |
힘: |
4KW |
기능: |
금속 슬로팅 |
전압: |
380V/50HZ |
제품 이름: |
금속 슬롯 머신 |
Max. 최대. Weight of Workpiece 공작물의 무게: |
500Kg |
Max. 최대. diamention of workpiece 공작물의 치수: |
600*320mm |
순중량: |
3500 킬로그램 |
윤곽치수: |
2290*1525*2285mm |
힘: |
4KW |
기능: |
금속 슬로팅 |
전압: |
380V/50HZ |
통상 B5032 금속 가공 금속 슬롯팅 기계
제품 설명:
금속 슬로팅 기계 도구는 작업 조각에 굴레를 처리하는 데 사용됩니다. 처리 과정에서 작업 테이블에 작업 조각은 길쭉, 옆 또는 회전 움직임을 수행합니다.그리고 삽입 도구는 작업 부품을 슬롯을 위해 위아래로 회전선형 운동 기계 도구는 슬롯 도구의 수직 회전 움직임을 사용하여 키웨이와 구멍을 슬롯합니다. 슬롯 기계는 플랜터와 마찬가지로,또한 단편 도구 (슬팅 도구) 를 사용하여 작업 부품을 절단합니다., 그러나 플레너는 수평 배열이고 슬롯머신은 수직 배열입니다. 슬롯머신은 높은 생산성과 정확성을 가지고 있습니다.그들은 주로 단일 또는 작은 팩 생산에서 내부 키웨이 또는 스플라인 구멍을 처리하는 데 사용됩니다.그들은 또한 평면, 정사각형 또는 다각형 구멍 등을 처리 할 수 있습니다.
주요 특징:
1. 슬로팅 기계는 평평하고 형성 표면 키웨이를 슬로팅하는 데 사용됩니다
2그것은 작은 대량 생산의 단일 조각 둘 다에 적합합니다
3. 슬로팅 기계의 주요 전송 메커니즘은 비의 교차 운동으로 캔크 기어 회전 움직임을 변환하는 데 사용됩니다
4기계의 작업 테이블은 수직, 가로 및 회전 공급을 자동으로 (D 타입 모델만) 또는 수동으로 설계되었습니다.
5. 작업 테이블에 문제가 발생했을 때 자동으로 중지
장점:
1기계 도구의 작업 테이블은 세 가지 다른 방향에 의해 제공 됩니다, 길쭉한, 수평 및
회전, 따라서 작업 물체는 한 번 클램핑을 통해, 기계 도구 가공에서 여러 표면.
2- 가동용 기둥을 가동하고 작업 테이블을 위한 기압식 공급 장치
3슬라이딩 베개는 각 스트로크에서 동일한 속도를 가지고 있으며, ram과 작업 테이블의 이동 속도는 지속적으로 조정 될 수 있습니다.
4. 수압 제어 테이블은 기름 역전 메커니즘을 위해 램 전환 오일을 가지고 있습니다, 수압 및 수동 공급 외장 외에도, 심지어는 단일 모터 드라이브 수직,수평 및 회전 빠른 이동.
5. 하이드럴 기기를 사용 하 여 슬로팅 머신, 작업이 끝나면 다시 돌리는 즉각적인 기기를 사용 하 여, 따라서 기계적 슬로팅 머신보다 더 나은 드럼 바퀴 기기를 사용 합니다.
스펙트럼
| 사양 | 단위 | B5032 | B5040 |
| 최대 RAM 도동 | mm | 340 | 400 |
| 램 최대 슬롯 길이 | mm | 320 | 500 |
| 램 모션 주파수 | 시간/분 | 20.32.50.80 | 7500 |
| 램 기울기 각 | ° | 0-8 | 20.32.50.80 |
| 램 수직 조정 거리 | mm | 315 | 315 |
| 앞팔 침대 사이의 거리에 절단 머리의 베어링 표면 | mm | 600 | 0-8 |
| 테이블 직경 | mm | 630 | 25x40 |
| 슬라이딩 프레임의 아래쪽 끝에서 작업 테이블 사이의 거리 | mm | 490 | 630 |
| 작업 테이블의 최대 길쭉한 이동 거리 | mm | 630 | 600 |
| 작업 테이블의 가로 이동 거리는 최대 | mm | 560 | 690 |
| 테이블 최대 회전 각도 | ° | 360 | 620 |
| 수직 및 수평 테이블 전력 공급 범위 | mm | 0.08-121 | 560 |
| 테이블 회전식 공급 범위 | mm | 0.052-0.783 | 0.08-121 |
| 모터 전력 | kw | 4 | 4 |
| 모터 속도 | r/min | 960 | 960 |
| 기계 무게 | 1kg | 3000 | 3700 |
| 윤곽 차원 | mm | 2261*1495*2245 | 2290*1525*2485 |

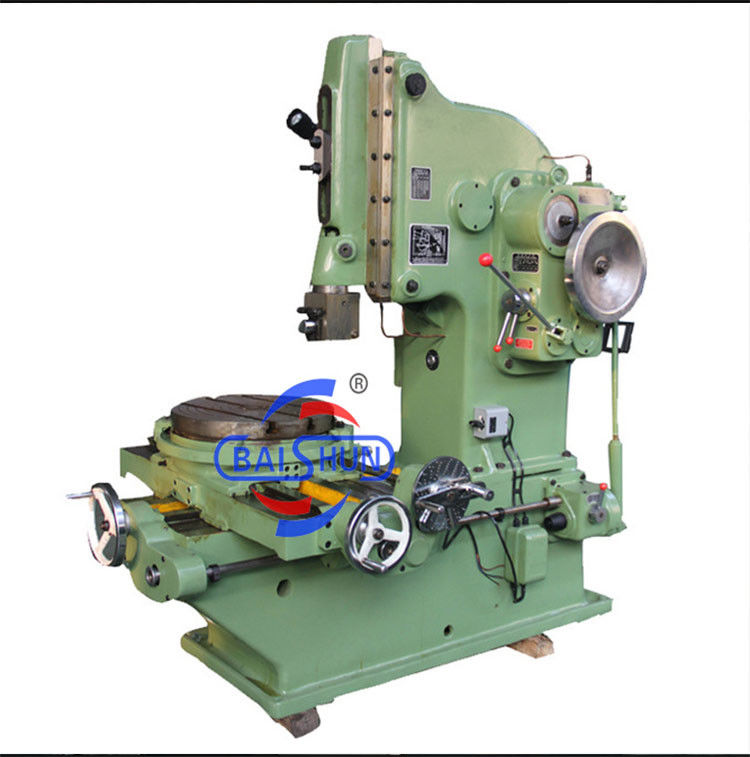

기계 사진:
