제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5117
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
제품 이름: |
회전 목마 수직 선반 기계 |
기계 종류: |
CK5117 |
최대 회전 지름 ((mm): |
1700 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
1400 |
작업 조각의 최대 무게: |
5 톤 |
축의 번호: |
싱글 |
전압: |
380v |
키워드: |
수직 턴 머신 |
기능: |
금속 전환 |
제품 이름: |
회전 목마 수직 선반 기계 |
기계 종류: |
CK5117 |
최대 회전 지름 ((mm): |
1700 |
Max. 최대. height of workpiece(mm) 공작물의 높이(mm): |
1200 |
작업대 사이즈(MM): |
1400 |
작업 조각의 최대 무게: |
5 톤 |
축의 번호: |
싱글 |
전압: |
380v |
키워드: |
수직 턴 머신 |
기능: |
금속 전환 |
중국 핫 세일 다목적 CNC 수직 선반은 철금속, 비철금속 및 부분 비금속 재료를 가공하는 데 적합하며, 단면, 내외부 원통형 표면, 내외부 원추형 표면의 터닝 가공과 구멍의 드릴링, 확장, 리밍을 수행할 수 있습니다. 주 구동은 스핀들 AC 서보 모터, 유압 기어 변속 및 2단 무단 속도 조절에 의해 구동됩니다. 작업대는 수동 4-조 싱글 무브먼트 척입니다.
주요 특징:
1. CNC 수직 선반, CNC 시스템은 Siemens 828DD 시스템을 사용하며, 수직 공구대가 있으며, 최대 가공 직경은 단일 칼럼 수직 선반의 1600mm에서 2600mm이며, CK5116 유형의 경우 테이블 직경이 1400mm로 설계되었으며, 표준 최대 가공 높이는 1200mm입니다.
2. 변속 장치는 4단 무단 변속으로 편리하고 민감하며 신뢰할 수 있습니다.
3. 시스템에 설정된 모든 기어는 40Cr 연삭 기어를 사용하여 높은 회전 정확도와 낮은 소음의 특징을 가지고 있습니다.
4. 이 기계는 비철금속, 흑색 금속 및 비금속 재료의 고속 강철 공구 및 초경 절삭 공구 가공에 적합합니다. 기계에서 다음 공정을 완료할 수 있습니다: 평면의 내외부 원통형 표면 터닝; 모든 종류의 훅 면, 내외부 원추 면, 나사산, 절단 슬롯 및 절단.
기계 매개변수
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
수직 공구대 최대 선삭 직경 (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
작업대 직경 (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
최대 공작물 높이 (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
최대 공작물 무게 (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
작업대 회전 속도 범위 (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
이송 시리즈 |
무단 |
무단 |
무단 |
무단 |
무단 |
무단 |
|
공구대 이송 범위 (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
크로스 빔 이동 (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
공구대 수평 이동 (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
공구대 수직 이동 (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
커터 바 단면 크기 (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
주 모터 전력 (kw) |
11 |
15 |
22 |
15 |
30 |
30 |

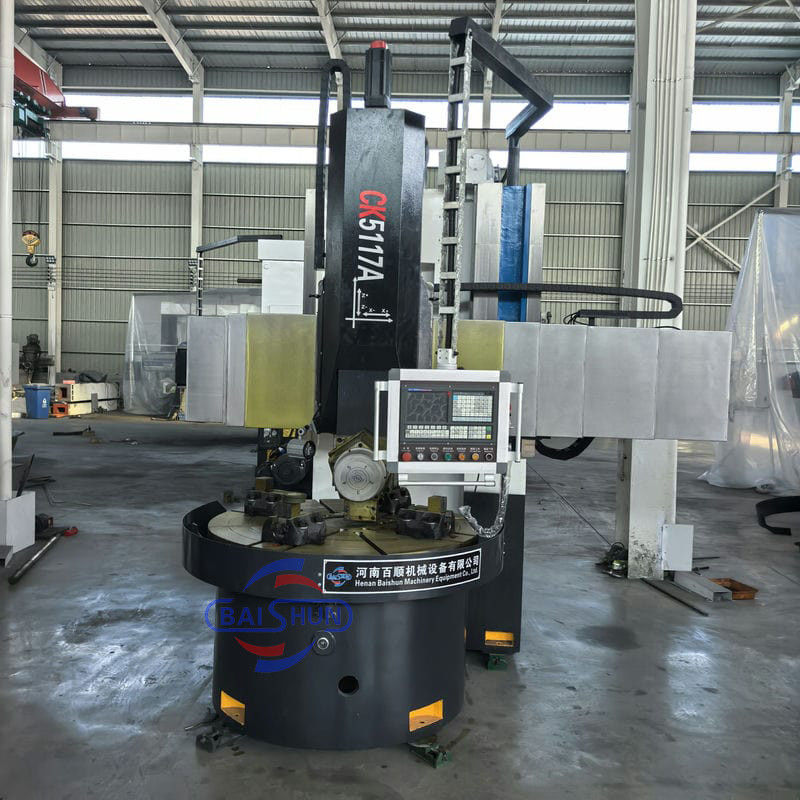

상세 기계 사진:
배송 및 전달:
자세한 내용 및 사양은 다음으로 문의하십시오:
