제품 상세정보
원래 장소: 중국
브랜드 이름: BAISHUN
인증: ISO
모델 번호: QK1325
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1
가격: USD 27000-34000/Set
포장 세부 사항: 팔레트 및 목재 케이스 패키지
배달 시간: 45일 이내
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20/month
제품 이름: |
오일 컨트리 금속 터닝용 스레딩 선반 기계 |
모델: |
QK1325 |
맥스. 베드 에 스윙지름: |
800mm |
최대 스레딩 직경: |
250 밀리미터 |
주축 구경: |
255 밀리미터 |
CNC 또는 아니: |
CNC |
키워드: |
파이프 스레딩 |
기능: |
나사 절단 |
힘: |
11 |
기계 무게: |
6500 킬로그램 |
제품 이름: |
오일 컨트리 금속 터닝용 스레딩 선반 기계 |
모델: |
QK1325 |
맥스. 베드 에 스윙지름: |
800mm |
최대 스레딩 직경: |
250 밀리미터 |
주축 구경: |
255 밀리미터 |
CNC 또는 아니: |
CNC |
키워드: |
파이프 스레딩 |
기능: |
나사 절단 |
힘: |
11 |
기계 무게: |
6500 킬로그램 |
경제 가격 CNC 파이프 스레딩 턴 머신 오일 국가 금속 턴
제품 설명:
CNC 파이프 스레딩 기계는 고효율입니다.고 정밀 2 좌표 연속 제어 CNC 기계 독립적으로 석유 산업의 개발 필요에 따라 연구 개발. 기계는 높은 전력, 좋은 강도를 가지고 있으며 직선, 기울기, 아크, 남성, 인치 실을 절단 할 수 있으며 끝 반지름 보상과 같은 다양한 기능을 가지고 있습니다.기계는 높은 딱딱성과 높은 힘을 특징그것은 고 정밀과 고 효율의 파이프 가닥 가공 기계입니다.
그것은 기계 부품의 거친 가공 및 마무리 가공에 사용될 수 있습니다. 특히 석유, 광업, 기계 및 기타 산업에 적합합니다.회전 부품의 대용량 및 고정밀 처리그리고 또한 강철, 철, 비철금속 및 다른 재료를 처리 할 수 있습니다.
특징:
1. 큰 스핀들 구멍과 두 배 턱을 처리 큰 지름 파이프를 보장합니다.
2. 한 조각 침대는 고강성 철 casting을 채택하여 딱딱함과 정밀도를 보장합니다.
3초음파 주파수 완화 된 가이드 라인은 좋은 마모 저항을 보장합니다.
4- 높은 정확성으로 수송 및 안내 방법의 표면.
기술 사양:
| 모델 | 단위 | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| CNC 시스템 | / |
표준 구성:GSK980TDi 선택: FANUC; SIMENS;KND;등 |
||||||
| 맥스 다이아. 침대 위로 윙 | mm | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| 최대 다이어그램. 횡단 슬라이드 | mm | 480 | 480 | 480 | 610 | 860 | 950 | |
| 작업 조각의 최대 길이가 | mm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 파이프 스레딩 범위 | mm | 70~250 | 70~275 | 80~320 | 150 ~ 350 | 350-525 | 450~625 | |
| 침대 너비 | mm | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| 스핀들 뚫기 | mm | 255 | 280 | 325 | 360 | 540 | 640 | |
| 스핀드 중앙 높이 | mm | 400 | 400 | 400 | 500 | 625 | 700 | |
| 스핀드 모터의 힘 | mm | 11 | 15 | 15 | 22 | 30 | 30 | |
| 스핀드 속도 모드 | / | 2개의 기어, 더 적은 기어 | ||||||
| 스핀드 속도 범위 | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (H):100-300 |
(L):20-130 (H):100-300 |
(L) 30-130 (H): 65-260 |
(L):20-80 (H):55-220 |
(L) 15-65 (H): 65-120 |
|
| X/Z의 최대 가로 | mm |
X:420 Z:1250 |
X:420 Z:1250 |
X:420 Z:1250 |
X:450 Z:1250 |
X:650 Z:1250 |
X:750 Z:1250 |
|
| X/Z 급행 | mm/min | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| 꼬리털 | 직경 | mm | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| 여행 | mm | 250 | 250 | 250 | 300 | 300 | 300 | |
| 톱니 | 모스 문자 NO.6 | 모스 문자 NO.6 | 모스 문자 NO.6 | 모스 문자 NO.6 | 모스 문자 NO.6 | 모스 문자 NO.6 | ||
| 타워 | 모델 | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| 도구 정류장 | 수직 4역 | |||||||
| 도구의 차원 | mm | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| 타워 인덱싱 시간 | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| 차크 | K11-500 3턱 턱 | K72-780 네 개의 턱 턱 | K72-780 네 개의 턱 턱 | K66-780 4마방 전기 턱 | K66-780 4마방 전기 턱 | K66-780 4마방 전기 턱 | ||
| 위치 정확성 | mm | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| 위치 변경 정확성 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| 기계 무게 | T | 60.5/7.2 | 8 | 10 | 10 | 18 | 19 | |

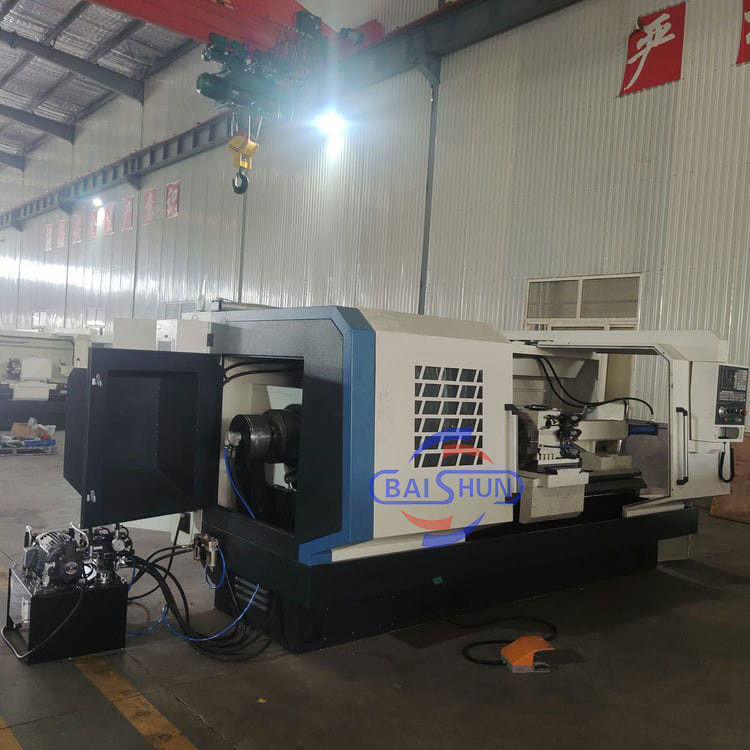

기계 세부 정보:
포장 및 배달:
더 자세한 사항 및 사양은 다음으로 문의하십시오.
