제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5235
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 1외부에 우리는 젖는 것을 방지하기 위해 플라스틱으로 제품을 포장합니다.2. cnc 수직 톱니 기계의 외부는 강한 나무 팔렛에 의해 포장됩니다.
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
맥스. 방추 속도 (r.p.m): |
90 회전/시간 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
55 |
축의 번호: |
트윈 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1900 밀리미터 |
여행 (Ｚ 주축)(MM): |
1250 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
크기 (L*W*H): |
6150*4400*5330mm |
전압: |
380v |
CNC 제어 시스템: |
GSK |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
55000 |
제품 이름: |
CNC 두 개의 컬럼 수직 턴 머신 |
최대 회전 직경: |
3500 밀리미터 |
워크 조각의 높이 최대: |
2000 밀리미터 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
맥스. 방추 속도 (r.p.m): |
90 회전/시간 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
55 |
축의 번호: |
트윈 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1900 밀리미터 |
여행 (Ｚ 주축)(MM): |
1250 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
크기 (L*W*H): |
6150*4400*5330mm |
전압: |
380v |
CNC 제어 시스템: |
GSK |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
55000 |
제품 이름: |
CNC 두 개의 컬럼 수직 턴 머신 |
최대 회전 직경: |
3500 밀리미터 |
워크 조각의 높이 최대: |
2000 밀리미터 |

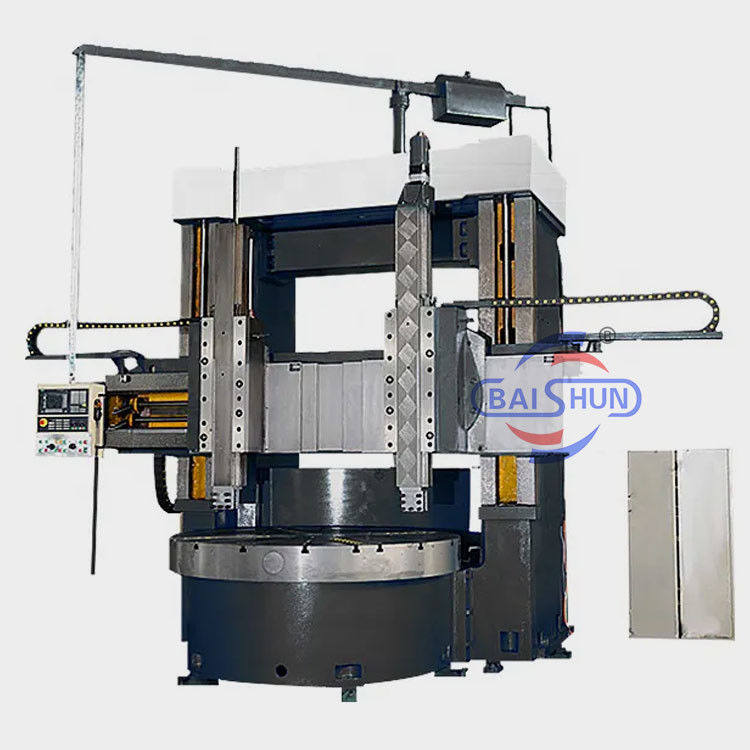

고품질 중량 직무 수직 타워 라트 CNC 이중 열 수직 라트
이중 기둥 수직 톱니 는 기계적, 전기적, 수압적 요소 를 결합 한 최첨단 장비 이다.현대적 설계 원칙과 제조 기술, CAD 최적화 및 국내 및 국제 출처의 최첨단 구성 요소를 활용합니다. 기계는 뛰어난 강도를 제공하는 견고한 구조를 자랑합니다.높은 정적 및 동적 경직성기계 부품의 모든 주요 기술 사양은 국가 표준을 준수합니다.
기계는 작업 테이블 기단, 작업 테이블, 주요 변속기 상자, gantry 프레임, 빔, ram 도구 휴지, 먹이 상자, 전기 시스템, 운영 스테이션,수압 시스템, 보호 장치.
갱트리 프레임
좌측 및 우측 수직 기둥과 연결 빔으로 구성되어 있습니다. gantry와 작업 테이블 밑은 밀폐 구조를 형성합니다. gantry의 상단 부분에는 좌측 및 우측 리프팅 박스가 있습니다.양축 팽창 AC 모터로 구동되는기어 짝, 벌레와 기어 짝과 이중 리드 스크루를 통해 빔은 왼쪽과 오른쪽 기둥 가이드 레일을 따라 상승 움직임을 만듭니다.
빔
빔은 높은 강도와 낮은 스트레스 철 casting을 채택하여 기계의 정확성을 보장하기 위해 충분한 딱딱함과 강도를 가지고 장기적인 유지와 안정성을 갖습니다.빔은 수직 기둥 앞에 있습니다, 그리고 그것은 수직 기둥 가이드웨이를 따라 수직 움직임을 수행합니다. 빔의 뒷면에는 4 개의 수압 클램핑 포인트가 있습니다. 빔의 양쪽에는 도구 휴식을위한 먹이 상자가 있습니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
