제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY, BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5235
문서: 제품 설명서 PDF
지불과 운송 용어
가격: $76,000.00/sets 1-4 sets
포장 세부 사항: 1. Outside we will pack the product with plasitic to prevent wet. 1. 외부에서는 젖지 않도록 제품을 플라스틱
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
3500 |
맥스. 방추 속도 (r.p.m): |
50 회전/시간 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
트윈 |
맥스. 거꾸로 된 길이 (밀리미터): |
3500 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
750 밀리미터 |
여행 (Ｚ 주축)(MM): |
1800 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
크기 (L*W*H): |
3950*6300*4350mm |
전압: |
380v |
CNC 제어 시스템: |
GSK, 시멘스, FANUC |
바이트 설치대 브랜드: |
HONGDA |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
35000 |
제품 이름: |
범용 CNC 수직 톱니 |
Max. 최대. workpiece weight: 공작물 무게:: |
8000 킬로그램 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
3500 |
맥스. 방추 속도 (r.p.m): |
50 회전/시간 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
트윈 |
맥스. 거꾸로 된 길이 (밀리미터): |
3500 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
750 밀리미터 |
여행 (Ｚ 주축)(MM): |
1800 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
크기 (L*W*H): |
3950*6300*4350mm |
전압: |
380v |
CNC 제어 시스템: |
GSK, 시멘스, FANUC |
바이트 설치대 브랜드: |
HONGDA |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
35000 |
제품 이름: |
범용 CNC 수직 톱니 |
Max. 최대. workpiece weight: 공작물 무게:: |
8000 킬로그램 |

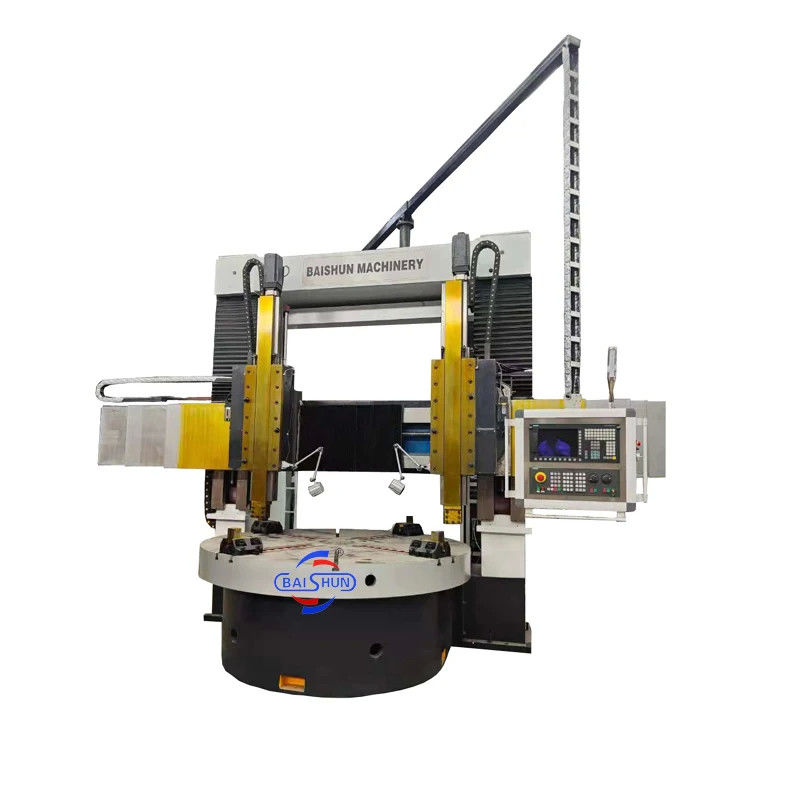

CNC 보편적 수직 회전 톱니 두 개의 컬럼 수직 톱니 기계 CK5235
이중 기둥 수직 턴은 새로운 디자인 철학과 제조 기술을 흡수하는 기계-전기-하이드라울릭의 통합과 함께 고급 장비입니다.그것은 CAD 최적화 디자인 방법을 채택, 국내외에서 첨단 기능 구성 요소를 장착합니다. 구조에서 강한 강도, 높은 동적 및 정적 경직성, 높은 정확성, 무거운 부하, 높은 효율성을 달성합니다.긴 사용 기간각 기계 부품의 주요 기술 사양은 관련 국가 표준에 부합합니다.
기계는 작업 테이블 기지, 작업 테이블, 주요 전송 상자, gantry 프레임, 빔, ram 도구 휴지, 먹이 상자, 전기 시스템, 운영 스테이션, 수압 시스템, 보호 장치 등이 있습니다.
갱트리 프레임:
턴트리 프레임은 왼쪽 및 오른쪽 수직 기둥과 연결 빔으로 구성됩니다. 턴트리 및 작업 테이블 기판을 단단히 봉인함으로써 보호 구조가 형성됩니다.게트리의 상단 부분은 양축 뻗는 AC 모터에 의해 구동되는 왼쪽과 오른쪽 리프팅 박스를 갖추고 있습니다이 박스 들 은, 기어 짝 과, 벌레 기어 짝 과, 이중 납 나사 와 함께, 수직 기둥 의 안내 레일 을 따라 빔 의 수직 이동 을 가능하게 한다.
빔:
빔은 높은 강도, 낮은 스트레스 철 casting로 만들어집니다. 정밀한 가공을 위해 최적의 경직성, 강도 및 장기 안정성을 보장합니다. 수직 기둥의 앞쪽에 위치합니다.빔은 가이드 레일을 따라 수직으로 움직입니다.빔의 뒷면에는 4개의 수압 클램핑 포인트가 장착되어 있으며, 옆면에는 도구 휴식을 위한 먹이 상자가 장착되어 있습니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
