제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5116
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 1외부에 우리는 젖는 것을 방지하기 위해 플라스틱으로 제품을 포장합니다.2. cnc 수직 톱니 기계의 외부는 강한 나무 팔렛에 의해 포장됩니다.
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2600 |
맥스. 방추 속도 (r.p.m): |
시속 260회전 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
CNC 제어 시스템: |
GSK |
핵심 부품에 대한 보증: |
1년 |
기계 종류: |
CK5116 |
최대 회전 직경: |
1600 밀리미터 |
CNC 또는 전혀: |
cnc |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2600 |
맥스. 방추 속도 (r.p.m): |
시속 260회전 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
CNC 제어 시스템: |
GSK |
핵심 부품에 대한 보증: |
1년 |
기계 종류: |
CK5116 |
최대 회전 직경: |
1600 밀리미터 |
CNC 또는 전혀: |
cnc |

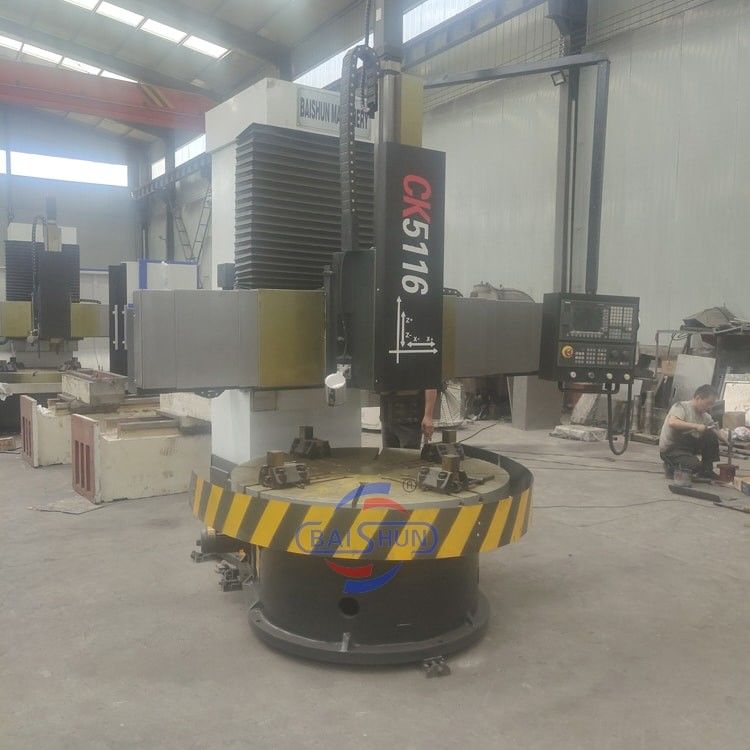

고품질의 사용 된 CNC 수직 턴 머신
수직 회전 센터로도 알려진 CNC 수직 회전 기계는 고 정밀과 효율으로 금속 부품을 회전 및 절단하는 데 사용되는 기계 도구입니다.
CNC 수직 톱니에는 작업 부품을 잡고 회전시키는 수직 스핀드가 있습니다. 그들은 기어, 터빈과 같은 크고 무거운 부품을 생산하는 제조 산업에서 널리 사용됩니다.항공 및 우주 부품그들은 특히 높은 측면 비율을 가진 구성 요소를 회전하는 데 유용합니다.
또한, CNC 수직 턴은 고도로 자동화되어 있으며, 턴, 드릴링, 보어링, 스레딩 및 프레싱과 같은 다양한 가공 작업을 수행하도록 프로그래밍 할 수 있습니다.최소한의 인간 개입으로.
전체적으로, CNC 수직 턴은 높은 정확성과 자동화 기능을 제공하는 다재다능하고 효율적인 가공 도구입니다.그리고 이것이 바로 현대 제조 공정의 필수 요소가 되는 이유입니다..
주요 특징:
테이블은 고 정밀 스프루스 볼 롤링 가이드웨이와 지름 1.6 미터의 슬라이드 가이드웨이를 사용합니다.
기둥 횡단 레일은 고강도 고저하성 회색 철로 만들어졌습니다.
수평 및 수직 방향의 가이드웨이 짝은 마모 저항성 회색 주사철으로 만들어집니다.
램과 사이드 헤드의 철도 안내 표면은 중간 주파수 경화 및 롤링 밀링 마감 가공에 시달립니다.
아래역에는 새로운 종류의 검은 크롬 비행기가 있습니다.
철도 머리는 수평 및 수직 전송을 위한 납 나사로 장착됩니다.
반각형 타워 피니언 플레이트는 지표 위치에서 높은 강도와 딱딱함을 보장합니다.
크로스 윤활은 핸드 펌프를 통해 기름으로 제공됩니다.
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
수직 턴 머신특징:
테이블은 고 정밀 스프루스 공 롤링 가이드와 지름 1.6m의 슬라이드 가이드를 채택합니다.
기둥 횡단 레일은 높은 강도와 높은 마모 저항을 채택 회색 철.
수평 및 수직 방향의 가이드웨이의 가상의 쌍은 마모 저항 회색 주철을 채택합니다.
램 가이드웨이 레이의 표면, 사이드 헤드는 중기 강렬 롤링 밀드 마무리 가공을 채택합니다.
새로운 타입의 검은색 크롬 평면
레일 헤드는 수평 및 수직 전송을 위해 납 나선으로 설계되었습니다.
고 강도와 딱딱성을 가진 반각형 타워 피니온 플레이트 지표 위치.
크로스 윤활은 수동 펌프로 기름으로 공급됩니다.
우리 서비스
우리는 7x24시간 온라인 사전 판매 서비스, 엔지니어 후속 주문 서비스, 물류 배달 운영 서비스를 제공할 수 있습니다.다양한 시장에서 10년 이상의 경험을 가진, 우리는 고객이 구매에서 상품 통관까지 일련의 서비스를 성공적으로 완료하는 데 도움을 줄 수 있습니다. 따라서 시간을 절약하고 또한 모든 측면에서 고객의 비용을 줄일 수 있습니다.
우리의 장점:
1: CE, ISO 인증.
2: 완전 생산 추적.
3: 전문 엔지니어들은 최고 품질을 보장할 수 있습니다.
4: 대안으로 더 많은 공급자가 가장 낮고 경쟁력 있는 가격을 보장합니다.
5: 10 년 이상의 경험을 가진 판매 fstaff, 당신의 사전 판매 및 판매 후 질문에 대답 할 것입니다.
6: OEM 생산이 가능하며 고객의 요구를 충족합니다.
7낮은 MOQ (1 유닛) 가 있습니다.
824시간 기술 지원
