제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2600 |
스핀들 모터 전원(kW): |
30 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1000 밀리미터 |
여행 (Ｚ 주축)(MM): |
700 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
크기 (L*W*H): |
2360*2280*2800mm |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
8000 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2600 |
스핀들 모터 전원(kW): |
30 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1000 밀리미터 |
여행 (Ｚ 주축)(MM): |
700 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.003 |
크기 (L*W*H): |
2360*2280*2800mm |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
8000 |

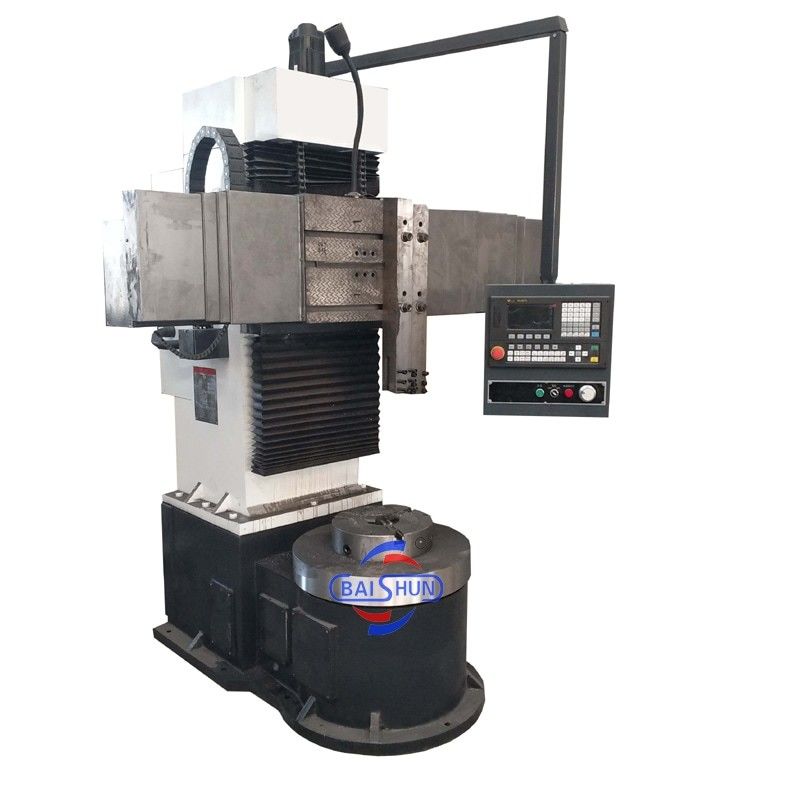

중국 핫 판매 다목적 CNC 수직 회전 톱니 는 철금속, 비철금속 및 부분 비금속 물질을 처리하기에 적합합니다.그리고 끝 얼굴의 회전 처리 달성 할 수 있습니다, 내부와 외부의 실린더 표면, 내부와 외부의 원형 피침 표면 및 구멍을 뚫고, 확장, reaming. 주 변속기는 스핀드 AC 서보 모터에 의해 구동됩니다.수압 변속기와 두 개의 변속기의 속도 조절작업 테이블은 수동 4턱 단일 움직임 턱입니다.
2- 메인 드라이브
주동력 주모터, 기어 박스를 통해 16 기어 속도 속도 전환.상자 내의 기어 전송 정확성과 효율성을 보장하고 소음을 줄이고 진동을 줄이기 위해 끄고 땅.
3- 워크벤치
테이블은 테이블, 테이블 베이스, 스핀드 부품 및 전송 메커니즘, 테이블 및 전체 발사 처리를위한 테이블 베이스로 구성됩니다.테이블 가이드 표면 알루미늄 합금 가이드 플레이트로 장착되고 가이드 레일 사이에 압력 오일이 주입되어 동적 압력 레일을 형성합니다.그래서 테이블의 운반 용량, 고 정밀 회전
4- 빔
빔은 기둥 위에서 위아래로 움직입니다. 빔은 칼로 공급되는 드라이브 메커니즘, 빔 클램핑 메커니즘 및 수압 장치로 구성됩니다.빔에 자동 윤활유 펌프 세트를 설치, 철도 표면을 윤활시켜야 하는 필요에 따라
5수직 칼 프레임
Z축, Z축에서 세르보 모터 드라이브, 행성 적도기를 통해 토크를 증가,전자기 클러치 스위치에 의해 제어 두 축과 서로 로크 다양한 복잡한 처리를 달성.
6- 수압 시스템
수압 시스템은: 테이블 동적 압력 시스템, 주 주력 변속 시스템, 빔 클램핑 및 수압 시스템, 수직 칼 프레임 수압 균형 시스템.수압 시스템은 필수적입니다., 기계 윤활, 동적 압력 레일 안정성, 수압 시스템의 안정성 및 교환성을 보장하기 위해.
- 네
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
