제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY, BAISHUN
인증: CE ISO9001
모델 번호: CK5112
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
베드 (밀리미터)의 폭: |
250 밀리미터 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 |
여행 (Ｘ 주축)(MM): |
500 밀리미터 |
여행 (Ｚ 주축)(MM): |
700 밀리미터 |
크기 (L*W*H): |
2350*2350*2700mm |
체중 (킬로그램): |
85000 |
제품 이름: |

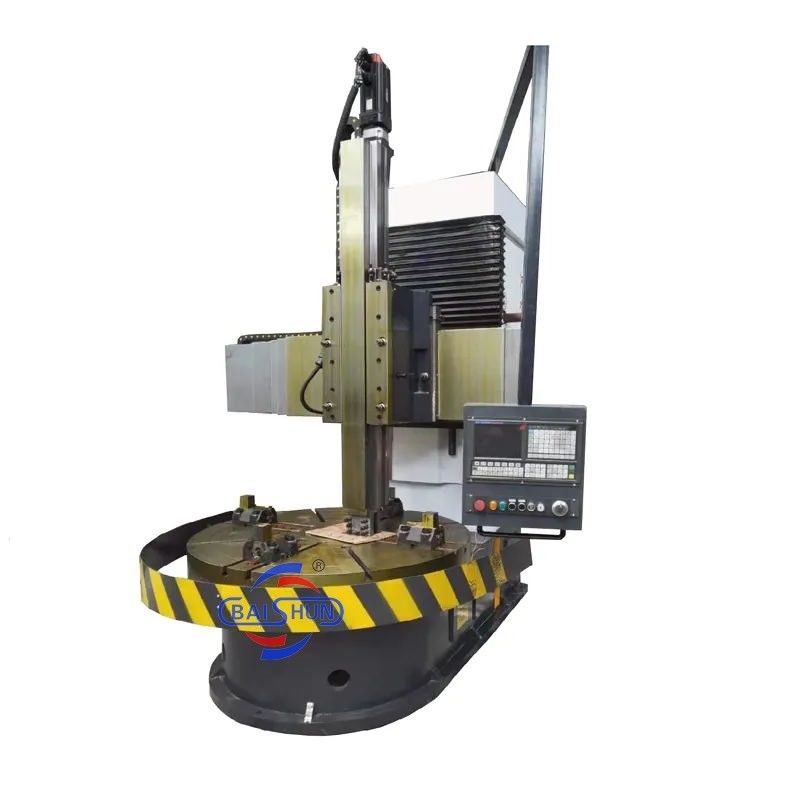

CNC 단일 컬럼 타워 수직 턴 머신 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1200 |
여행 (Ｘ 주축)(MM): |
500 밀리미터 |
여행 (Ｚ 주축)(MM): |
700 밀리미터 |
크기 (L*W*H): |
2350*2350*2700mm |
체중 (킬로그램): |
85000 |
제품 이름: |
CNC 단일 컬럼 타워 수직 턴 머신 |
수직 회전 센터로도 알려진 CNC 수직 회전 기계는 고 정밀과 효율으로 금속 부품을 회전 및 절단하는 데 사용되는 기계 도구입니다.
CNC 수직 톱니에는 작업 부품을 잡고 회전시키는 수직 스핀드가 있습니다. 그들은 기어, 터빈과 같은 크고 무거운 부품을 생산하는 제조 산업에서 널리 사용됩니다.항공 및 우주 부품그들은 특히 높은 측면 비율을 가진 구성 요소를 회전하는 데 유용합니다.
또한, CNC 수직 턴은 고도로 자동화되어 있으며, 턴, 드릴링, 보어링, 스레딩 및 프레싱과 같은 다양한 가공 작업을 수행하도록 프로그래밍 할 수 있습니다.최소한의 인간 개입으로.
전체적으로, CNC 수직 턴은 높은 정확성과 자동화 기능을 제공하는 다재다능하고 효율적인 가공 도구입니다.그리고 이것이 바로 현대 제조 공정의 필수 요소가 되는 이유입니다..
또한 수직 턴 센터로 알려진 CNC 수직 턴, 고 정밀도와 효율성을 가지고 금속 부품을 턴하고 절단하는 데 사용되는 기계 도구입니다
CNC 수직 톱니 는 큰 방사선 크기와 상대적으로 작은 축 크기와 복잡한 모양을 가진 크고 무거운 작업 조각을 처리하는 데 사용되는 대형 기계 장비의 한 종류입니다.원통면과 같은, 각종 디스크, 바퀴 및 수갑 작업 조각의 끝 표면, 피침형 표면, 실린더형 구멍, 피침형 구멍 및 기타또한 실행 스레드와 같은 추가 장치로 처리 할 수 있습니다., 구형 표면 회전, 가공을 모방, 깎는 등; 수평 톱니바퀴에 비해 작업 조각은 수평 톱니바퀴의 클램핑 장식에 클램프됩니다.수직 턴의 주축축이 수직 레이아웃에 있는 동안, 그리고 작업 테이블의 테이블 표면은 수평 평면입니다. 따라서 작업 조각의 클램핑과 정렬은 더 편리합니다.이 방식 은 스핀 들 과 베어링 에 대한 부하 를 줄여 준다, 그래서 수직 톱니가 오랫동안 작동 정확성을 유지할 수 있습니다.
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
