제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE，ISO
모델 번호: CK5225
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 1외부에 우리는 젖는 것을 방지하기 위해 플라스틱으로 제품을 포장합니다.2. cnc 수직 톱니 기계의 외부는 강한 나무 팔렛에 의해 포장됩니다.
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
맥스. 방추 속도 (r.p.m): |
시속 260회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
싱글 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1400 밀리미터 |
여행 (Ｚ 주축)(MM): |
1000 밀리미터 |
크기 (L*W*H): |
3700*5650*3950mm |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
33000 |
제품 이름: |
금속 터닝 직경 4000mm 가공 선반 센터 |
최대 회전 직경: |
2500 밀리미터 |
워크 조각의 높이 최대: |
2000 밀리미터 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2500 |
맥스. 방추 속도 (r.p.m): |
시속 260회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
105 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
싱글 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1400 밀리미터 |
여행 (Ｚ 주축)(MM): |
1000 밀리미터 |
크기 (L*W*H): |
3700*5650*3950mm |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
33000 |
제품 이름: |
금속 터닝 직경 4000mm 가공 선반 센터 |
최대 회전 직경: |
2500 밀리미터 |
워크 조각의 높이 최대: |
2000 밀리미터 |

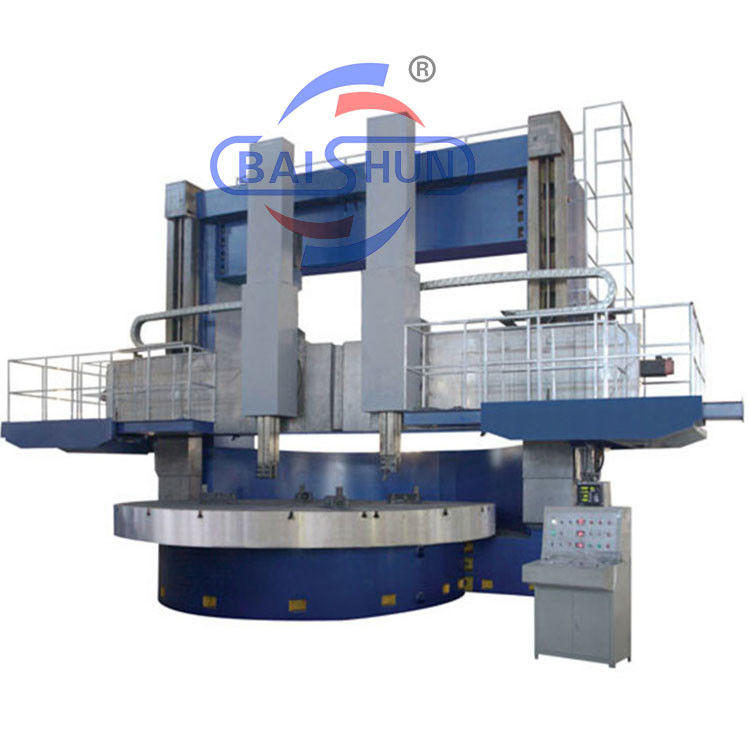

두 개의 컬럼 CNC 수직 턴 CK5240 금속 턴 직경 4000mm 턴 머신
이중 기둥 수직 턴은 새로운 디자인 철학과 제조 기술을 흡수하는 기계-전기-하이드라울릭의 통합과 함께 고급 장비입니다.그것은 CAD 최적화 디자인 방법을 채택, 국내외에서 첨단 기능 구성 요소를 장착합니다. 구조에서 강한 강도, 높은 동적 및 정적 경직성, 높은 정확성, 무거운 부하, 높은 효율성을 달성합니다.긴 사용 기간각 기계 부품의 주요 기술 사양은 관련 국가 표준에 부합합니다.
기계는 작업 테이블 기지, 작업 테이블, 주요 전송 상자, gantry 프레임, 빔, ram 도구 휴지, 먹이 상자, 전기 시스템, 운영 스테이션, 수압 시스템, 보호 장치 등이 있습니다.
수직 회전 센터로도 알려진 CNC 수직 회전 기계는 고 정밀과 효율으로 금속 부품을 회전 및 절단하는 데 사용되는 기계 도구입니다.
CNC 수직 톱니에는 작업 부품을 잡고 회전시키는 수직 스핀드가 있습니다. 그들은 기어, 터빈과 같은 크고 무거운 부품을 생산하는 제조 산업에서 널리 사용됩니다.항공 및 우주 부품그들은 특히 높은 측면 비율을 가진 구성 요소를 회전하는 데 유용합니다.
정확성 및 부하 운반 능력을 보장하기 위해, 이중 기둥 수직 톱니가 짧은 스핀들 구조를 채택합니다. 스핀들 센터링 베어링은 고정도의 이중 행 롤러 베어링을 사용합니다.작업 테이블은 일정한 흐름의 수직 유도로를 갖추고 있습니다이 설계는 작업 테이블의 방사선 및 축적 정밀도를 향상시킵니다.
기계의 주요 운동은 AC 서보 모터에 의해 구동되며 우수한 역학적 특성을 제공합니다. 작업 테이블은 또한 강력한 즉각적인 과부하 용량을 가지고 있습니다.공급 축 이동은 절감 상자를 통해 고 정밀 공 나사 구조를 구동 하는 서보 모터에 의해 달성 됩니다, 정확한 위치를 보장합니다.
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
