제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001

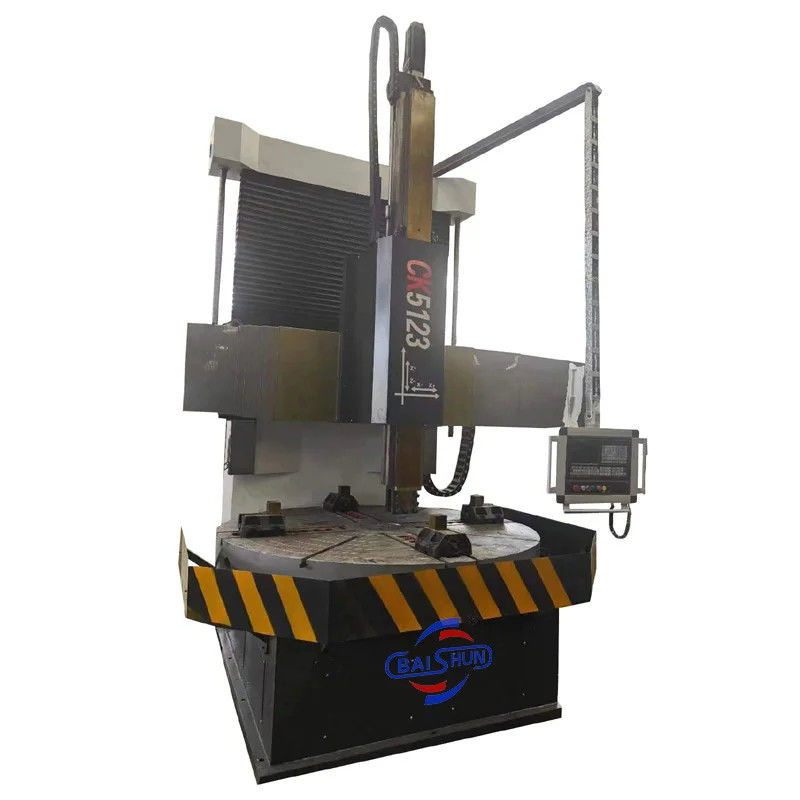

모델 번호: CK5123
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 1외부에 우리는 젖는 것을 방지하기 위해 플라스틱으로 제품을 포장합니다.2. cnc 수직 톱니 기계의 외부는 강한 나무 팔렛에 의해 포장됩니다.
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2300 |
맥스. 방추 속도 (r.p.m): |
160 회전/시간 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
55 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
2300 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1300mm |
여행 (Ｚ 주축)(MM): |
750 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
크기 (L*W*H): |
3050*4500*3450mm |
전압: |
380v |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
60000 |
제품 이름: |
VTL 단일 이중 컬럼 가공 도구 수직 회전 톱니 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
2300 |
맥스. 방추 속도 (r.p.m): |
160 회전/시간 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
55 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
2300 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1300mm |
여행 (Ｚ 주축)(MM): |
750 밀리미터 |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.005 |
크기 (L*W*H): |
3050*4500*3450mm |
전압: |
380v |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
60000 |
제품 이름: |
VTL 단일 이중 컬럼 가공 도구 수직 회전 톱니 |
제품 설명
토르노스 금속 VTL 단일 이중 세로 가공 도구 수직 회전 톱니
CNC 수직 톱니바퀴는 뛰어난 성능, 광범위한 기술, 높은 생산성을 가지고 있습니다.
첨단 기계 설계와 제조 기술을 참고하고 최신 디자인 철학을 채택하고 깊은 기업 문화를 결합하여우리 회사는 애니마트론틱스 및 하이드로닉스 통합을 가진 섬세한 기계 도구를 개발했습니다.해외와 국내 고객들에게 세계적 수준의 제품을 공급했습니다.
고 회전 정밀과 충분한 딱딱성과 강도를 가진 톱니를 만들기 위해 테이블은 통합 펌프와 열 대칭 구조를 채택합니다.주축 베어링은 고정도의 이중 줄 실린더 롤러 베어링입니다, 그리고 테이블 가이드.
* 우리는 지속적으로 우리의 제품을 개선하기 위해 노력하고 있기 때문에, 우리는이 정보 데이터를 업데이트 할 권리를 보유합니다. 그것은 사전 통지없이 변경될 수 있습니다.
CNC 수직 톱니 는 넓은 광선 크기와 상대적으로 작은 축 크기의 크고 무거운 작업 조각을 처리하는 데 사용되는 큰 기계입니다. 복잡한 모양의 작업 조각을 처리하도록 설계되었습니다.,실린더 표면, 끝 표면, 피침형 표면, 실린더 구멍, 피침형 구멍 등이 있습니다.또한 가닥 절단과 같은 작업을 수행 할 수 있습니다., 구형 표면을 회전, 모방 가공 및 썰기. 작업 조각이 수평적으로 클램프되는 수평 턴과 달리 수직 턴은 주 스핀드 축이 수직으로 배치되어 있습니다.그리고 작업 테이블은 수평으로 배치됩니다이 배열은 작업 부품을 클램프하고 정렬하는 데 더 편리합니다. 또한이 설정은 스핀드와 베어링에 대한 부하를 줄입니다.수직 톱니가 긴 시간 동안 정확성을 유지할 수 있도록 하는.
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
