제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY, BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5240
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 1외부에 우리는 젖는 것을 방지하기 위해 플라스틱으로 제품을 포장합니다.2. cnc 수직 톱니 기계의 외부는 강한 나무 팔렛에 의해 포장됩니다.
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
4000 |
맥스. 방추 속도 (r.p.m): |
시속 63회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
75 |
축의 번호: |
트윈 |
맥스. 거꾸로 된 길이 (밀리미터): |
4000 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1250 밀리미터 |
여행 (Ｚ 주축)(MM): |
2500 밀리미터 |
크기 (L*W*H): |
690*510*480cm |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
55000 |
제품 이름: |
CNC 수직 톱니 |
Max. 최대. workpiece weight: 공작물 무게:: |
20000kg |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
4000 |
맥스. 방추 속도 (r.p.m): |
시속 63회전 |
기계가공 능력: |
미디움 듀티 |
축 구멍(MM): |
130 |
베드 (밀리미터)의 폭: |
250 밀리미터 |
스핀들 모터 전원(kW): |
75 |
축의 번호: |
트윈 |
맥스. 거꾸로 된 길이 (밀리미터): |
4000 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
1250 밀리미터 |
여행 (Ｚ 주축)(MM): |
2500 밀리미터 |
크기 (L*W*H): |
690*510*480cm |
절삭 공구대 정거장: |
4 |
체중 (킬로그램): |
55000 |
제품 이름: |
CNC 수직 톱니 |
Max. 최대. workpiece weight: 공작물 무게:: |
20000kg |
제품 설명

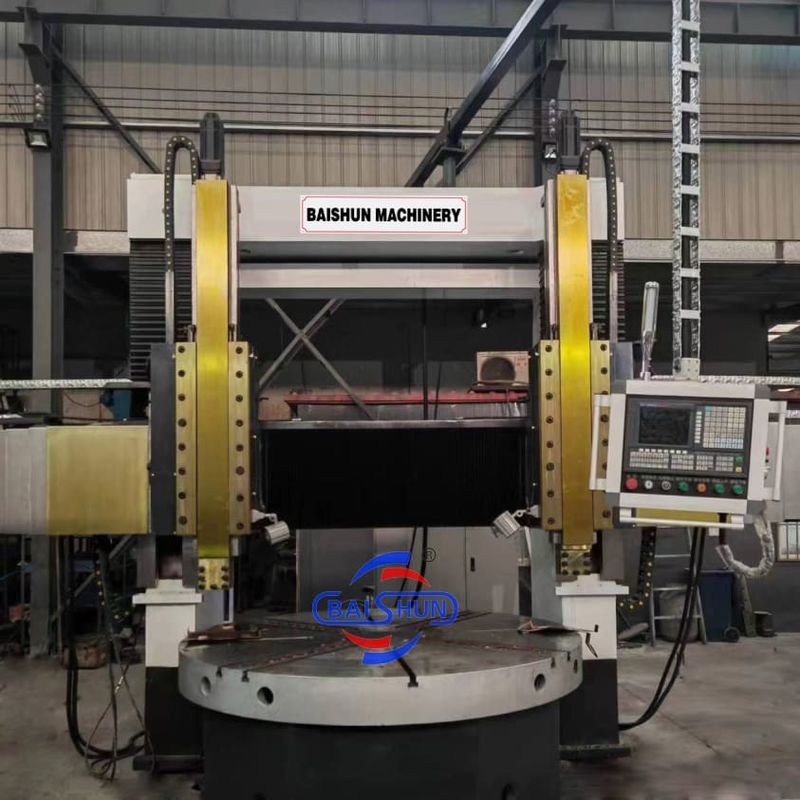

이중 기둥 수직 톱니 는 기계적, 전기적, 수압적 요소 를 결합 한 최첨단 장비 이다.현대적 설계 원칙과 제조 기술, CAD 최적화 및 국내 및 국제 출처의 최첨단 구성 요소를 활용합니다. 기계는 뛰어난 강도를 제공하는 견고한 구조를 자랑합니다.높은 정적 및 동적 경직성기계 부품의 모든 주요 기술 사양은 국가 표준을 준수합니다.
기계는 작업 테이블 기단, 작업 테이블, 주요 변속기 상자, gantry 프레임, 빔, ram 도구 휴지, 먹이 상자, 전기 시스템, 운영 스테이션,수압 시스템, 보호 장치.
또한, CNC 수직 턴은 고도로 자동화되어 있으며, 턴, 드릴링, 보어링, 스레딩 및 프레싱과 같은 다양한 가공 작업을 수행하도록 프로그래밍 할 수 있습니다.최소한의 인간 개입으로.
전체적으로, CNC 수직 턴은 높은 정확성과 자동화 기능을 제공하는 다재다능하고 효율적인 가공 도구입니다.그리고 이것이 바로 현대 제조 공정의 필수 요소가 되는 이유입니다..CNC 쌍 기둥 CNC 수직 톱니 기계 De Torno Tornio Da Banco Tokarka
| 사양 | 단위 | CK5225 | CK5231 | CK5240Q | CK5240 |
| 최대 회전 지름 | mm | 2500 | 3150 | 4000 | 4000 |
| 작업 조각의 높이 최대 | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| 작업 조각의 최대 무게 | T | 10/20 | 10/20 | 10/20 | 32 |
| 작업 테이블 지름 | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| 테이블 속도의 범위 | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| 단계 | 16 | 16 | 16 | 16 | |
| 작업 테이블의 최대 토크 | KN.m | 63 | 63 | 63 | 100 |
| 철도머리의 빠른 경로 | mm/min | 4000 | 4000 | 4000 | 4000 |
| 오른쪽 철도머리의 수직 이동 | 알다시피 | 35 | 35 | 35 | 40 |
| 좌측 철도머리의 수직 이동 | kn | 30 | 30 | 30 | 30 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| 오른쪽 철도머리의 범위를 절단하는 힘 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| 팔의 이동 | mm | 1000 | 1000 | 1000 | 1250 |
| 팔 부위 | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| 좌측과 우측 철도머리의 회전 | ° | ±30° | ±30° | ±30° | ±30° |
| 도구의 섹션 | mm | 40×50 | 40×50 | 40×50 | 50x50 |
| 주 엔진의 전력 | kW | 55 | 55 | 55 | 75 |
| 전체 차원 | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
