제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY, BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5116
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 30-35 작업 일수
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 20개 세트 / 세트마다 달
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
1600 |
맥스. 거꾸로 된 길이 (밀리미터): |
1600 |
여행 (Ｚ 주축)(MM): |
916mm |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.004 |
크기 (L*W*H): |
2660*2665*3528mm |
체중 (킬로그램): |
12500 |
Max. 최대. workpiece weight: 공작물 무게:: |
5000 킬로그램 |
맥스. 제조 공정에 있는 제품 (밀리미터)의 길이: |
1600 |
맥스. 거꾸로 된 길이 (밀리미터): |
1600 |
여행 (Ｚ 주축)(MM): |
916mm |
위치 결정 정밀도 (밀리미터): |
±0.005 |
반복성 (X/Y/Z) (밀리미터): |
±0.004 |
크기 (L*W*H): |
2660*2665*3528mm |
체중 (킬로그램): |
12500 |
Max. 최대. workpiece weight: 공작물 무게:: |
5000 킬로그램 |

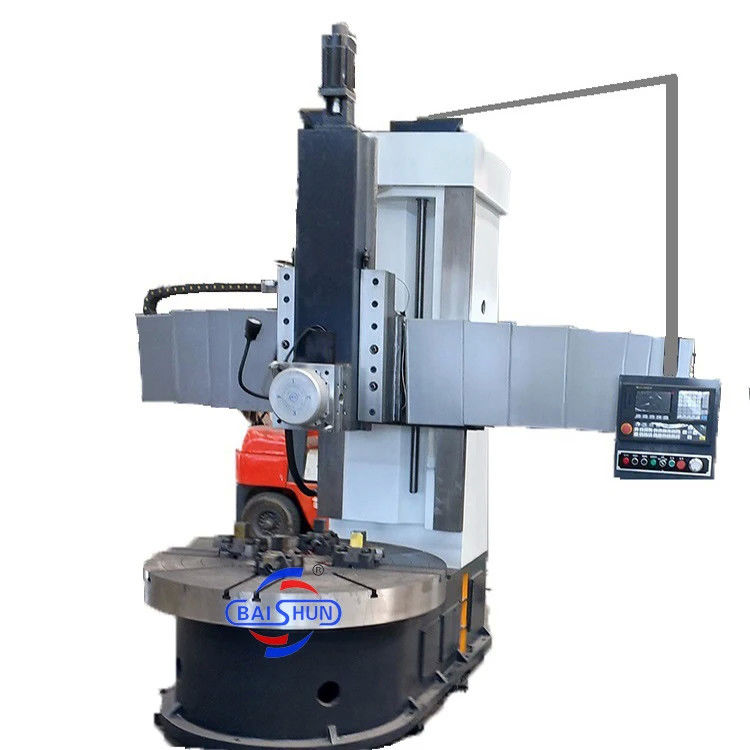

CNC 수직 회전 턴 머신
CNC 수직 톱니바퀴는 뛰어난 성능, 광범위한 기술, 높은 생산성을 가지고 있습니다.
첨단 기계 설계와 제조 기술을 참고하고 최신 디자인 철학을 채택하고 깊은 기업 문화를 결합하여우리 회사는 애니마트론틱스 및 하이드로닉스 통합을 가진 섬세한 기계 도구를 개발했습니다.해외와 국내 고객들에게 세계적 수준의 제품을 공급했습니다.
고 회전 정밀과 충분한 딱딱성과 강도를 가진 톱니를 만들기 위해 테이블은 통합 펌프와 열 대칭 구조를 채택합니다.주축 베어링은 고정도의 이중 줄 실린더 롤러 베어링입니다, 그리고 테이블 가이드.
* 우리는 지속적으로 우리의 제품을 개선하기 위해 노력하고 있기 때문에, 우리는이 정보 데이터를 업데이트 할 권리를 보유합니다. 그것은 사전 통지없이 변경될 수 있습니다.
수직 회전 센터로도 알려진 CNC 수직 회전 기계는 고 정밀과 효율으로 금속 부품을 회전 및 절단하는 데 사용되는 기계 도구입니다.
CNC 수직 톱니에는 작업 부품을 잡고 회전시키는 수직 스핀드가 있습니다. 그들은 기어, 터빈과 같은 크고 무거운 부품을 생산하는 제조 산업에서 널리 사용됩니다.항공 및 우주 부품그들은 특히 높은 측면 비율을 가진 구성 요소를 회전하는 데 유용합니다.
또한, CNC 수직 턴은 고도로 자동화되어 있으며, 턴, 드릴링, 보어링, 스레딩 및 프레싱과 같은 다양한 가공 작업을 수행하도록 프로그래밍 할 수 있습니다.최소한의 인간 개입으로.
전체적으로, CNC 수직 턴은 높은 정확성과 자동화 기능을 제공하는 다재다능하고 효율적인 가공 도구입니다.그리고 이것이 바로 현대 제조 공정의 필수 요소가 되는 이유입니다..
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
