제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: BAISHUN MACHINERY
인증: CE/ISO9001
모델 번호: CK5116
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 1 세트
가격: negotiable
포장 세부 사항: 수출 표준 목재 케이스 패키지 또는 고객과 협상
배달 시간: 45 작업 일수
지불 조건: T/T, L/C, 웨스턴 유니온
공급 능력: 달 당 50개 세트 / 세트
머신명: |
기계 도구 CNC 수직 톱니 기계 |
맥스. 방추 속도 (r.p.m): |
160 회전/시간 |
기계가공 능력: |
미디움 듀티 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1600 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
800 밀리미터 |
여행 (Ｚ 주축)(MM): |
916mm |
체중 (킬로그램): |
12500 |
머신명: |
기계 도구 CNC 수직 톱니 기계 |
맥스. 방추 속도 (r.p.m): |
160 회전/시간 |
기계가공 능력: |
미디움 듀티 |
스핀들 모터 전원(kW): |
30 |
축의 번호: |
싱글 |
맥스. 거꾸로 된 길이 (밀리미터): |
1600 |
감원의 수: |
2 |
여행 (Ｘ 주축)(MM): |
800 밀리미터 |
여행 (Ｚ 주축)(MM): |
916mm |
체중 (킬로그램): |
12500 |

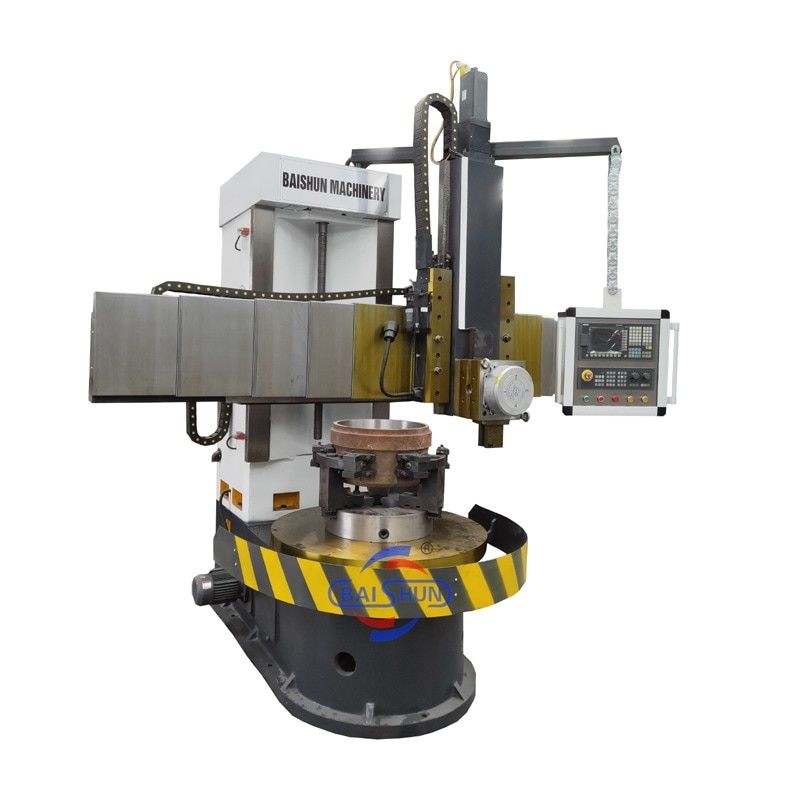

고속 FANUC 수직 기계 도구 CNC 수직 톱니 기계
CNC 수직 톱니기는 광범위한 기능과 높은 생산성을 가진 최고 성능의 기계입니다.우리 회사는 애니마트로닉과 수압을 원활하게 통합하는 최첨단 기계 도구를 개발했습니다., 첨단 디자인과 제조 기술에서 영감을 얻고 우리의 풍부한 기업 문화를 통합합니다.이는 국내외 고객들에게 세계적 수준의 제품을 제공할 수 있게 해줍니다..
높은 정확성 과 내구성 을 보장 하기 위해, 우리는 전체 가출 및 열 균형 구조 를 사용 했습니다.주요 샤프트 베어링은 고정도의 이중 줄 실린더 롤러 베어링을 사용합니다, 테이블 가이드웨이는 원활한 작동을 위해 최적화되었습니다.
당사는 지속적으로 제품을 개선하기 위해 노력하고 있으므로 제공된 정보는 사전 통지 없이 변경될 수 있습니다.
주요 특징:
1. CNC 수직 톱니, CNC 시스템은 시멘스 828DD 시스템을 사용합니다, 수직 도구 기둥이 있습니다, 최대 가공 지름은 1600mm, 테이블 지름은 1400mm,최대 가공 높이는 1000mm.
2이 변속기는 4단 스피드 스피드 트랜스미션으로 편리하고 민감하고 신뢰할 수 있습니다.
3시스템에서 설치 된 모든 기어에는 고 회전 정확성과 소음의 특성이있는 40Cr 썰기 기어가 사용됩니다.
4이 기계는 고속 철강 도구 및 탄화물 절단 도구 가공에 적합합니다. 금속, 흑금속 및 비 금속 재료. 기계에 다음 프로세스를 완료 할 수 있습니다:평면의 내부 및 외부 원통 표면을 돌리는; 모든 종류의 갈고리 얼굴, 내부 및 외부 콘 얼굴, 스레드, 절단 슬롯 및 절단.
기계 매개 변수
| 모델 | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| 최대 회전 지름의 수직 도구 받침대 (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| 작업 테이블 지름 (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| 작업 조각의 최대 높이 (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| 작업 조각의 최대 무게 (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| 작업 테이블 회전 속도 범위 (rpm) | 30~260 | 20~180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| 먹이 시리즈 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 | 발자국 없이 |
| 도구 휴식식 주입 범위 (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| 가로 빔 이동 (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| 도구 기둥의 수평 이동 (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| 도구 기둥의 수직 이동 (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| 절단 막대기의 크기 (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| 주력 모터 전력 (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
